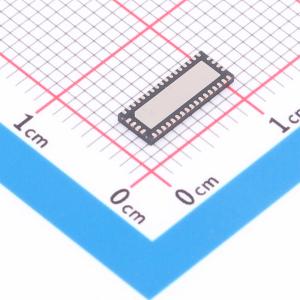

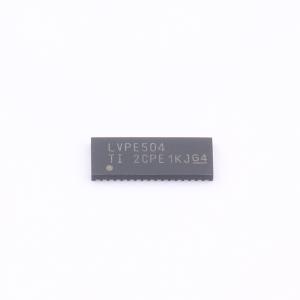

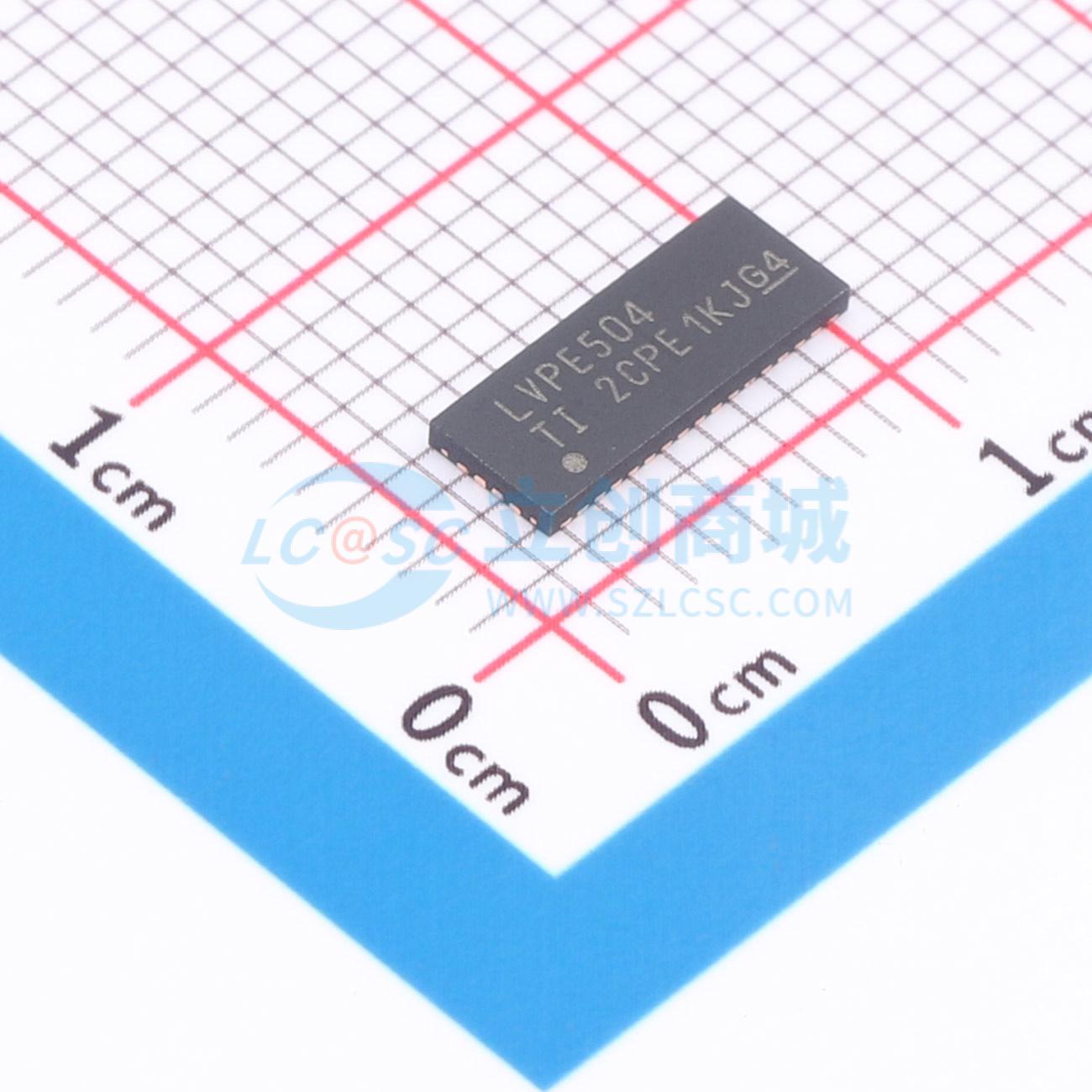

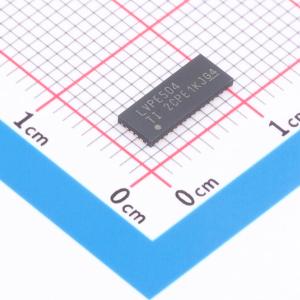

SN65LVPE504RUAR

四通道 (半 X4 通道) PCle 重驱动器/均衡器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN65LVPE504 四通道（半 x4 单路）PCI Express Gen II 转接驱动器
品牌名称: TI(德州仪器)
商品型号: SN65LVPE504RUAR
商品编号: C2675237
商品封装: WFQFN-42-EP(3.5x9)
包装方式: 编带
商品毛重: 0.001克(g)

商品概述

SN65LVPE504 是一款四通道、半四通道的PCIe重驱动器和信号调节器，支持最高达5.0Gbps的数据速率。该设备符合PCIe规范修订版2.1，支持电气空闲和电源管理模式。

SN65LVPE504 设计用于最小化诸如串扰和符号间干扰（ISI）等信号退化效应，这些效应会限制两个设备之间的互连距离。每个通道的输入级提供了可选的均衡设置，可以编程以匹配通道中的损耗。差分输出提供可选的去加重，以补偿PCIe信号预期会经历的失真。所有4个通道的均衡和去加重级别通过信号控制引脚EQ、DE和OS的设置来控制。

应用领域

PC 主板
泊位站
服务器
通信平台
背板和电缆应用

	属性	参数值
	商品目录	PCI/PCIE接口
	数据速率	5Gbps
	通道数	4

	属性	参数值
	工作电压	3.3V
	延迟时间	350ps
	工作温度	-40℃~+85℃
