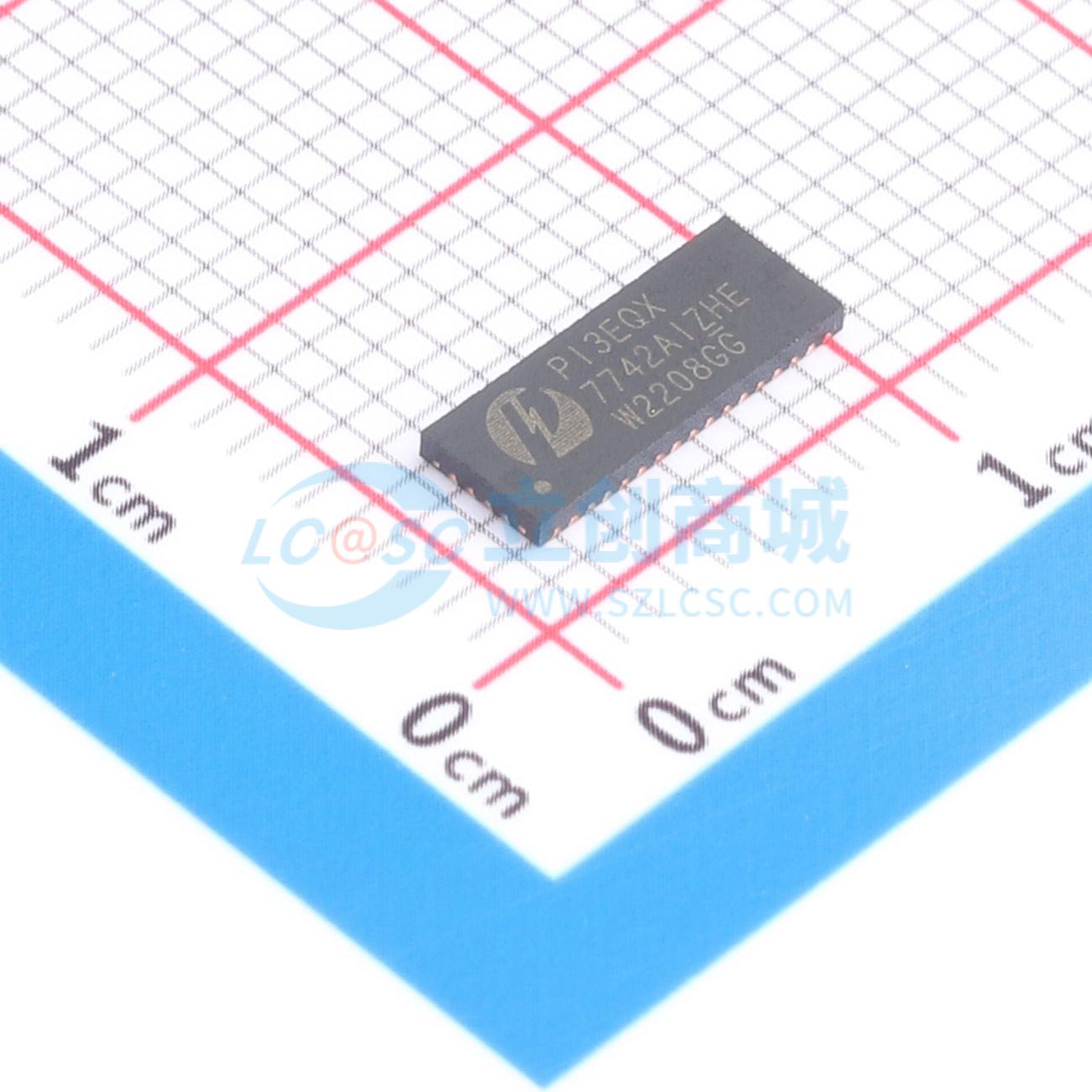

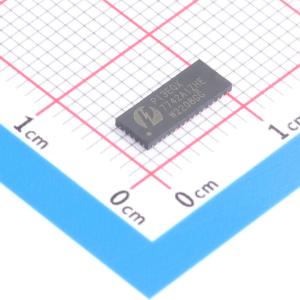

PI3EQX7742AIZHEX

一款专为USB 3.0协议设计的低功耗、高性能5.0 Gbps信号重驱动器（ReDriver™）。该器件提供可编程均衡、去加重和输入阈值控制功能，通过减少符号间干扰，在各种物理介质上优化性能。支持协议ASIC与交换矩阵之间、通过电缆或在用户平台上的其他远程数据路径上扩展信号的四个100Ω差分CML数据输入/输出。集成的均衡电路在重驱动器之前为信号的信号完整性提供了灵活性。每个通道都具备低电平输入信号检测和输出静噪功能。每个通道完全独立运行。当通道使能（EN_x# = 0）且处于工作状态时，该通道的输入信号电平（on x|+/-〉）决定输出是否激活。如果通道的输入信号电平低于激活阈值电平（Vth-），则输出将被驱动至共模电压。除信号调理外，当EN_x# = 7时，器件进入低功耗待机模式。还包括一个完全可编程的接收器检测功能。当RxDet引脚拉高时，自动接收器检测将激活。随后，器件将因无活动而进入掉电状态。

• 与USB 3.0兼容
• 四对5.0 Gbps差分信号
• 可调接收器均衡
• 100Ω差分CML输入/输出
• 引脚配置输出加重控制
• 每个通道的输入信号电平检测和静噪
• 带数字使能/禁用功能的自动接收器检测
• 低功耗~680mW
• 用于自适应电源管理的自动“休眠”模式
• 待机模式 – 掉电状态
• 单电源电压：3.3V

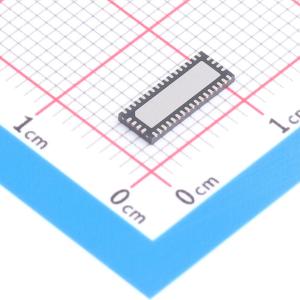

• 封装：42引脚TQFN（3.5x9mm）
