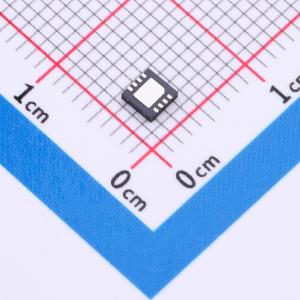

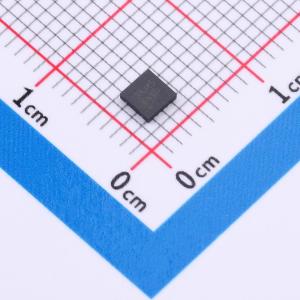

温馨提醒：图片仅供参考，商品以实物为准

DS15BA101SDX/NOPB

DS15BA101 1.5Gbps 差分缓冲器，可调输出电压

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 高速差分缓冲器，用于电缆驱动、电平转换、信号缓冲和信号重复应用。支持从DC到1.5 Gbps的数据速率。
品牌名称: TI(德州仪器)
商品型号: DS15BA101SDX/NOPB
商品编号: C2675104
商品封装: WSON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.97克(g)

商品参数

商品概述

DS15BA101是一款高速差分缓冲器，适用于电缆驱动、电平转换、信号缓冲和信号中继应用。其全差分信号路径可保证良好的信号完整性和抗干扰能力，能够在数据速率超过1.5Gbps时驱动差分传输线和单端传输线。输出电压幅度可通过单个外部电阻进行调节，适配50Ω单端和100Ω差分模式阻抗的电平转换与电缆驱动应用。该器件采用单路3.3V电源供电，在1.5Gbps速率下典型功耗为150mW，可在-40℃至+85℃的工业温度范围内工作，采用节省空间的3×3mm WSON-8封装。该器件内置有限的ESD保护，存储或操作过程中可将引脚短接或将器件放置在导电泡沫中，避免MOS栅极受到静电损坏。

商品特性

支持直流到1.5Gbps以上的数据速率
支持差分输入或单端输入
输出幅度可调
采用单路3.3V电源供电
工作温度范围为-40℃至+85℃工业温度范围
低功耗，1.5Gbps速率下典型功耗为150mW
采用3×3mm WSON-8封装，节省空间
输入自带偏置，支持简单的交流耦合或直流耦合
采用电流模式输出，输出电平由外接电阻控制

应用领域

电缆扩展
电平转换
信号缓冲与中继
监控摄像头
串化器/解串器（SerDes）对和现场可编程门阵列（FPGAs）的串行数据流延长，适配100Ω差分电缆和50Ω同轴电缆

	属性	参数值
	商品目录	LVDS芯片
	类型	中继器；缓冲器
	驱动器数	-
	接收器数	-
	工作电压	3.3V

	属性	参数值
	数据速率	1.5Gbps
	工作温度	-40℃~+85℃
	电平标准	LVDS；CML；LVPECL
	功能特性	配置输出摆幅
