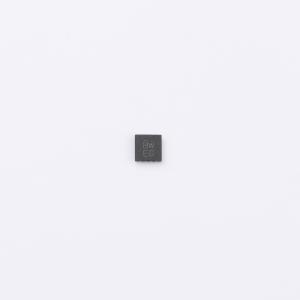

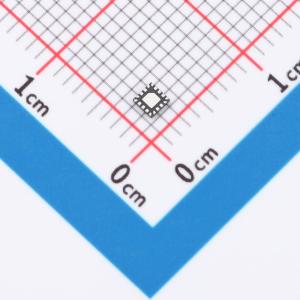

温馨提醒：图片仅供参考，商品以实物为准
PI2EQX862XUAEX
PI2EQX862XUAEX
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- DIODES(美台)
- 商品型号
- PI2EQX862XUAEX
- 商品编号
- C2675106
- 商品封装
- X2-QFN-18(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | PCI/PCIE接口 | |
| 数据速率 | 8Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 1 | |
| 工作电压 | 1.2V |
商品概述
PI2EQX862 是一款低功耗、高性价比的 8.0Gb/s 重驱动器，专为作为高性价比的 PCIe 3.0 和/或 SATA 3.0 单通道解决方案而设计，主要用于搭配 HDD/SSD 的 M.2 或 SATAe 连接器。该器件通过减少符号间干扰，提供可编程均衡功能，以优化在各种物理介质上的性能。PI2EQX862 支持协议 ASIC 与交换矩阵之间、通过电缆或在用户平台上的其他远距离数据路径上扩展信号时的两个 100Ω 差分 CML 数据输入/输出。 集成的均衡电路在重驱动器之前为信号的信号完整性提供了灵活性。每个通道都具备低电平输入信号检测和输出静噪功能。每个通道完全独立运行。通道的输入信号电平（在 ×|+/.- 上）决定输出是否激活。如果通道的输入信号电平低于激活阈值电平（Vth-），则输出被驱动至共模电压。 PI2EQX862 是一款灵活的多协议重驱动器/中继器，旨在支持具有双协议 I/O 引脚的新型处理器芯片组，支持 PCIe 3.0 8.0Gb/s 和 SATA 3.0 6.0Gb/s 的速度以及诸如 mSATA/M.2/SATAe 等可提供控制信号的连接器。PI2EQX862 也是单通道 PCIe 3.0 应用的理想选择，适用于需要低功耗和小封装的场景，如扩展坞连接。
商品特性
- 兼容 PCIe 3.0 和 SATA 3.0
- 两对 8.0Gbps 差分信号
- 可调接收均衡
- 仅针对 PCIe 的引脚配置输出预加重控制
- 100Ω 差分 CML 输入/输出
- 每个通道的输入信号电平检测和静噪功能
- 低功耗：工作模式下 120mW
- 单电源电压：1.2V
- 封装：18 引脚 TQFN 2 x 2 mm
- 自动休眠模式
- 来自 SATAe/mSATA/M.2 连接器的自动感应模式
