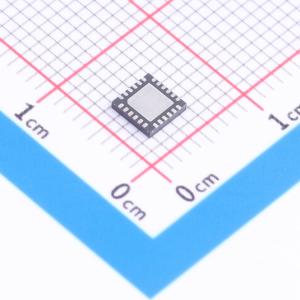

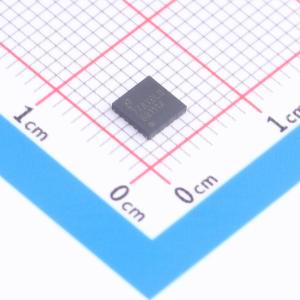

DS100BR111ASQE/NOPB

DS100BR111A 是一款超低功耗、高性能中继器，设计用于数据传输速率高达10.3Gbps 的串行链路。 DS100BR111A 的引脚采用单个双向通道配置（一个发送通道，一个接收通道）。DS100BR111A 的输入具有一个强大的4 级连续时间线性均衡器(CTLE)，可在5GHz 频率下提供高达 +36dB 的升压，并且能够打开一个因码间干扰(ISI)（由电路板走线或铜质同轴电缆等互连介质引起）而完全关闭的输入眼型状态。发送器具有一个高达 -12dB 的可编程输出去加重驱动器，可驱动的输出电压范围为 600mVp-p 至 1200mVp-p。 可通过引脚控制、SMBus 协议或外部EEPROM 来应用可编程设置。在EEPROM 模式下，配置信息在加电时自动加载，这样就免除了对于外部微处理器或软件驱动程序的需要。DS100BR111A 每个通道仅消耗65mW（典型值），并且可选择关闭不使用的通道。凭借这一超低功耗特性，可免除对外部散热器的需求，并简化有源电缆应用中的热管理。

• 速率高达10.3Gbps 的双通道中继器
• 低功耗：每通道65mW（典型值），可选择关闭不使用的通道
• 高级信号调节功能
• 接收均衡功能高达 +36dB
• 发送去加重功能高达 -12dB
• 发送VOD 控制：600 至1200mVp-p
• 10.3Gbps 速率下的残余确定性抖动(DJ) 较低
• 可通过引脚选择、EEPROM 或SMBus 接口进行编程
• 单电源电压：2.5V 或3.3V

• 通信系统中的高速有源铜缆模块
• 10GE、光纤通道(FC)、串行SCSI (SAS)、串行高级技术附件(SATA) 3/6Gbps（支持带外(OOB) 检测）、无限带宽技术、通用公共无线接口(CPRI)、RXAUI 等
