DS100BR111SQ/NOPB

DS100BR111是一款超低功耗、高性能的中继器，旨在支持数据速率高达10.3 Gbps的串行链路。DS100BR111的引脚配置为一个双向通道（一个发送通道、一个接收通道）。DS100BR111输入具有强大的4级连续时间线性均衡器（CTLE），可在5 GHz频率下提供高达+36 dB的增益，并能打开因互连介质（如电路板走线或双轴铜缆）引起的符号间干扰（ISI）而完全闭合的输入眼图。发送器具有可编程输出去加重驱动器，去加重幅度高达 - 12 dB，可驱动700 mV p - p至1300 mV p - p的输出电压电平。 当配置为10G - KR中继器时，DS100BR111允许KR主机和端点通过使用802.3ap以太网标准规定的反向通道通信技术调整发送和接收均衡器系数，来优化整个链路。 可编程设置可通过引脚控制、SMBus协议或外部EEPROM实现。在EEPROM模式下，配置信息在通电时自动加载，从而无需外部微处理器或软件驱动程序。

• 支持高达10.3 Gbps的双通道中继器
• 10G - KR双向接口兼容性，支持反向通道通信和训练
• 低功耗，每通道65 mW（典型值），可选择关闭未使用的通道
• 先进的信号调理特性：接收均衡高达+36 dB，发送去加重高达 - 12 dB，发送输出电压摆幅（VOD）控制范围：700至1300 mV p - p
• 在10.3 Gbps速率下具有低残余抖动（DJ）
• 可通过引脚选择、EEPROM或SMBus接口进行编程
• 单电源电压：2.5 V或3.3 V

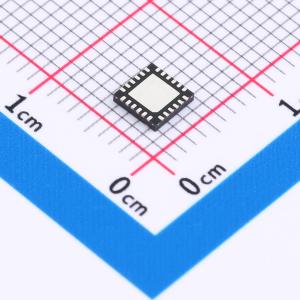

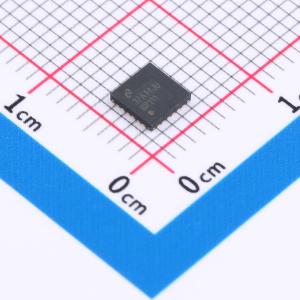

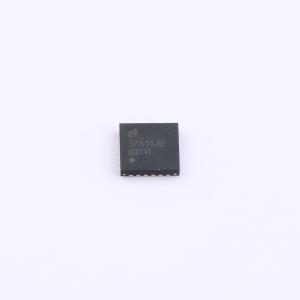

• 采用4 mm×4 mm 24引脚无引线WQFN封装的直插式引脚布局
• 人体模型（HBM）静电放电（ESD）等级为5 kV
• 工作温度范围： - 40至85℃

• 通信系统中的高速有源铜缆模块和FR - 4背板
• 10GE、10G - KR、光纤通道（FC）、串行连接SCSI（SAS）、3/6 Gbps串行ATA（SATA，带带外检测）、无限带宽（InfiniBand）、通用公共无线电接口（CPRI）、10吉比特附件单元接口（RXAUI）
