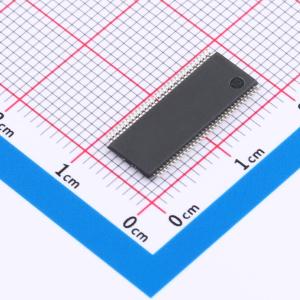

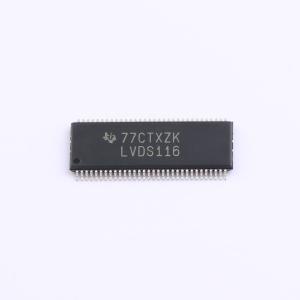

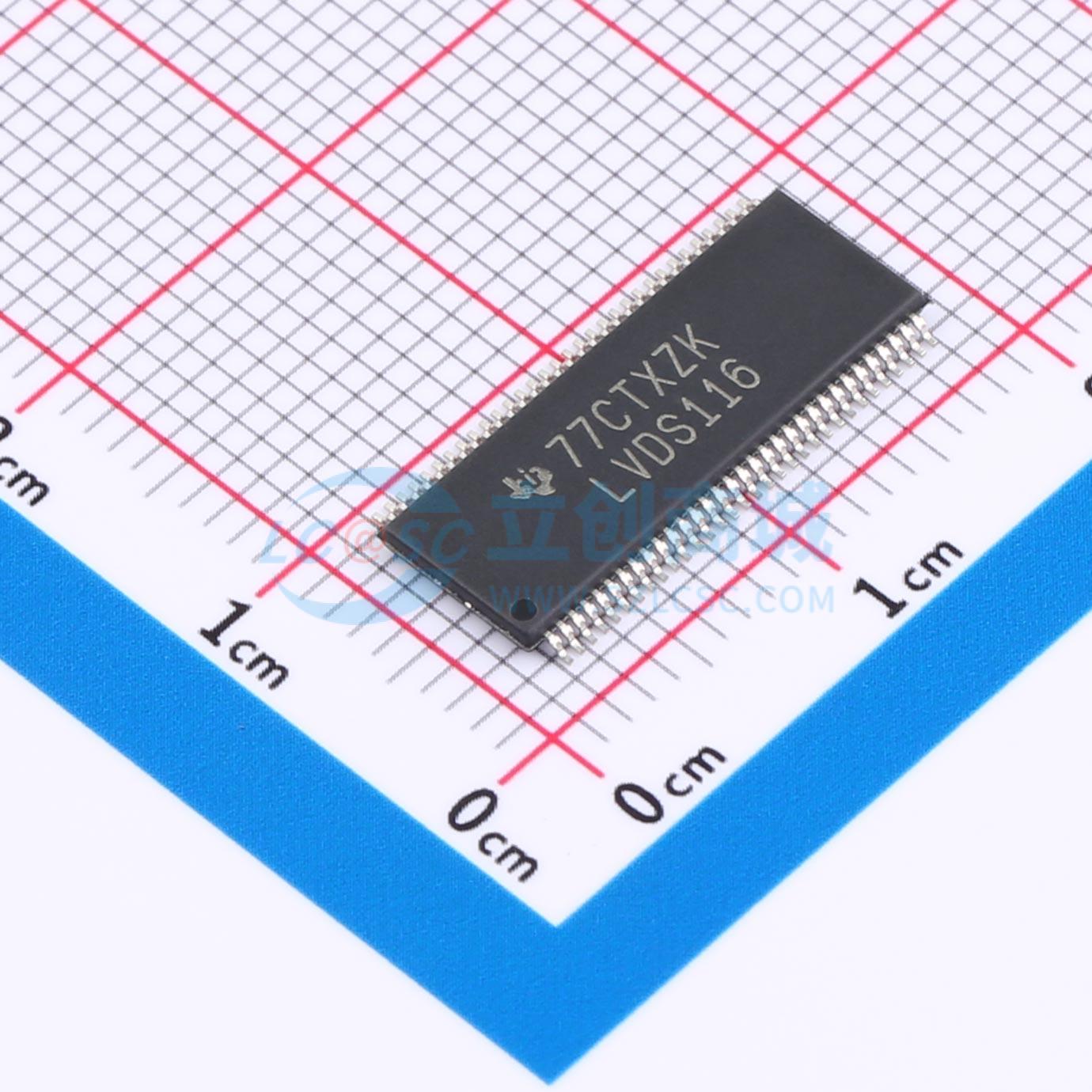

SN65LVDS116DGGR

16端口低压差分信号（LVDS）中继器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN65LVDS116 1:16 LVDS 时钟扇出缓冲器
品牌名称: TI(德州仪器)
商品型号: SN65LVDS116DGGR
商品编号: C2675204
商品封装: TSSOP-64-6.1mm
包装方式: 编带
商品毛重: 0.366667克(g)

商品参数

商品概述

这是一款6端口LVDS中继器，型号为SN65LVDS116，由1个差分线路接收器连接16个差分线路驱动器组成，实现低压差分信号LVDS的电气特性。LVDS符合EIA/TIA-644标准规范，是一种数据信令技术，具备低功耗、低噪声耦合、快速开关速度的特点，可在相对长的距离传输数据，数据传输的最终速率和距离取决于传输介质的衰减特性、环境噪声耦合以及其他系统特性。该器件工作温度范围为-40℃~85℃。

商品特性

包含1个接收器和16个线路驱动器，符合或超过ANSI EIA/TIA-644标准要求
典型数据信令速率可达400Mbps，时钟频率可达400MHz
使能逻辑支持分别控制每4通道一组的各组，也可通过2位选择四个组中的任意一组
采用低压差分信令，在100Ω负载下典型输出电压为350mV
配合外部端接网络，可与LVDS、PECL、LVPECL、LVTTL、LVCMOS、GTL、BTL、CTT、SSTL或HSTL输出电气兼容
传播延迟小于4.7ns
输出偏斜≤300ps，器件间偏斜小于1.5ns
所有端口使能且工作在200MHz时，总功耗典型值为470mW
禁用状态或VCC<1.5V时，驱动器输出或接收器输入为高阻抗
总线引脚ESD保护超过12kV
采用薄型缩小外形封装，端子间距为20密尔
内置有限ESD保护

应用领域

适用于约100Ω受控阻抗介质上的点到点或多点基带数据传输，传输介质可为印刷电路板走线、背板或电缆
适用于系统时钟分配

	属性	参数值
	商品目录	LVDS芯片
	类型	中继器
	驱动器数	16
	接收器数	1
	工作电压	3V~3.6V

	属性	参数值
	数据速率	400Mbps
	工作温度	-40℃~+85℃
	电平标准	HSTL；SSTL；LVDS；LVCMOS；LVPECL
	功能特性	故障安全
