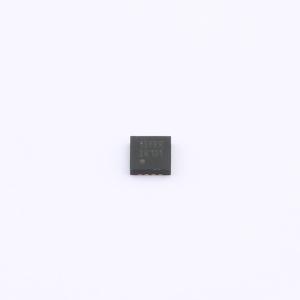

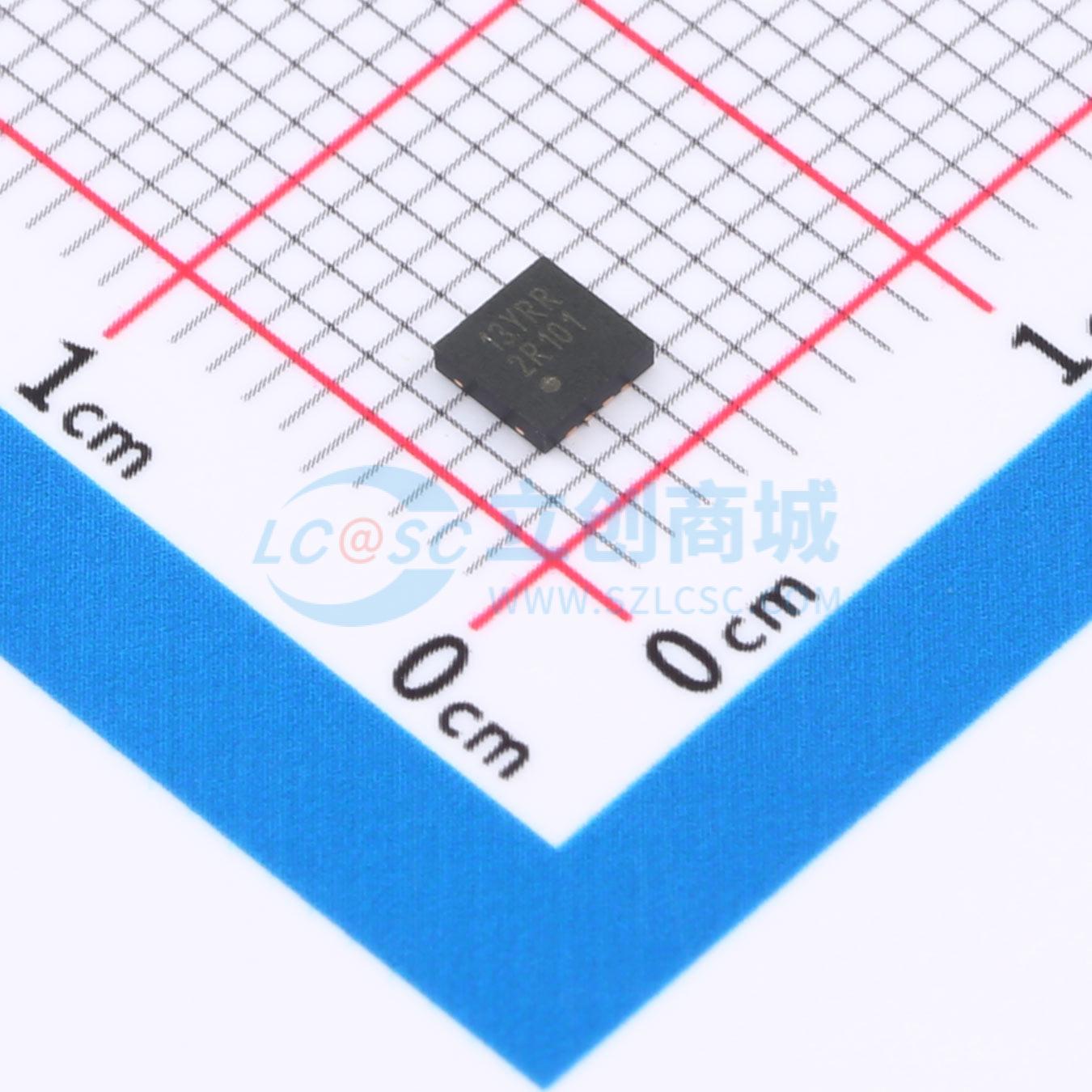

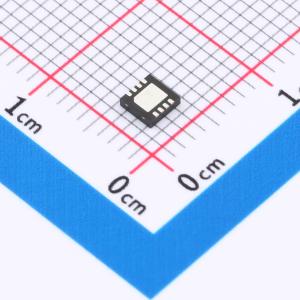

DS25BR101TSD/NOPB

具备发射预加重和接收均衡功能的3.125Gbps LVDS缓冲器

描述: DS25BR101 具有发送预加重和接收均衡功能的 3.125Gbps LVDS 缓冲器
品牌名称: TI(德州仪器)
商品型号: DS25BR101TSD/NOPB
商品编号: C2675161
商品封装: TDFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

DS25BR100、DS25BR101为单通道3.125Gbps LVDS缓冲器，针对有损FR-4印刷电路板背板和平衡金属电缆上的高速信号传输做了优化，全差分信号路径可保证出色的信号完整性与抗噪声干扰能力。产品具备发送预加重PE和接收均衡EQ功能，适合用作中继器件；宽输入共模范围允许接收器接收LVDS、CML和LVPECL电平信号，输出电平为LVDS；极小的封装占位占用极少的板上空间，直流通引脚布局方便电路板布线。DS25BR100的差分输入和输出内置100Ω电阻端接，可降低回波损耗、减少元器件数量、进一步节省电路板空间；DS25BR101取消了内置100Ω输入端接，可为设计提供更高灵活性，方便设计人员根据定制互连拓扑和布局调整端接。

商品特性

支持DC至3.125Gbps工作速率，具备低抖动、高抗干扰、低功耗特性
接收均衡功能可降低介质损耗引发的ISI抖动
发送预加重功能可驱动有损背板与电缆
DS25BR100内置片上100Ω输入和输出端接，可减小插入损耗与回波损耗，减少元器件数量，节省电路板空间
DS25BR101取消片上输入端接，提升设计灵活性
LVDS I/O引脚具备7kV ESD防护，可保护相邻元器件
采用3mm×3mm WSON-8节省空间封装
宽输入共模范围，可兼容LVDS、CML、LVPECL输入电平

应用领域

时钟与数据缓冲
金属电缆驱动与均衡
FR-4信号均衡

	属性	参数值
	商品目录	LVDS芯片
	类型	中继器；缓冲器
	驱动器数	1
	接收器数	1
	工作电压	3V~3.6V

	属性	参数值
	数据速率	3.125Gbps
	工作温度	-40℃~+85℃
	电平标准	LVDS；CML；LVPECL
	功能特性	-
