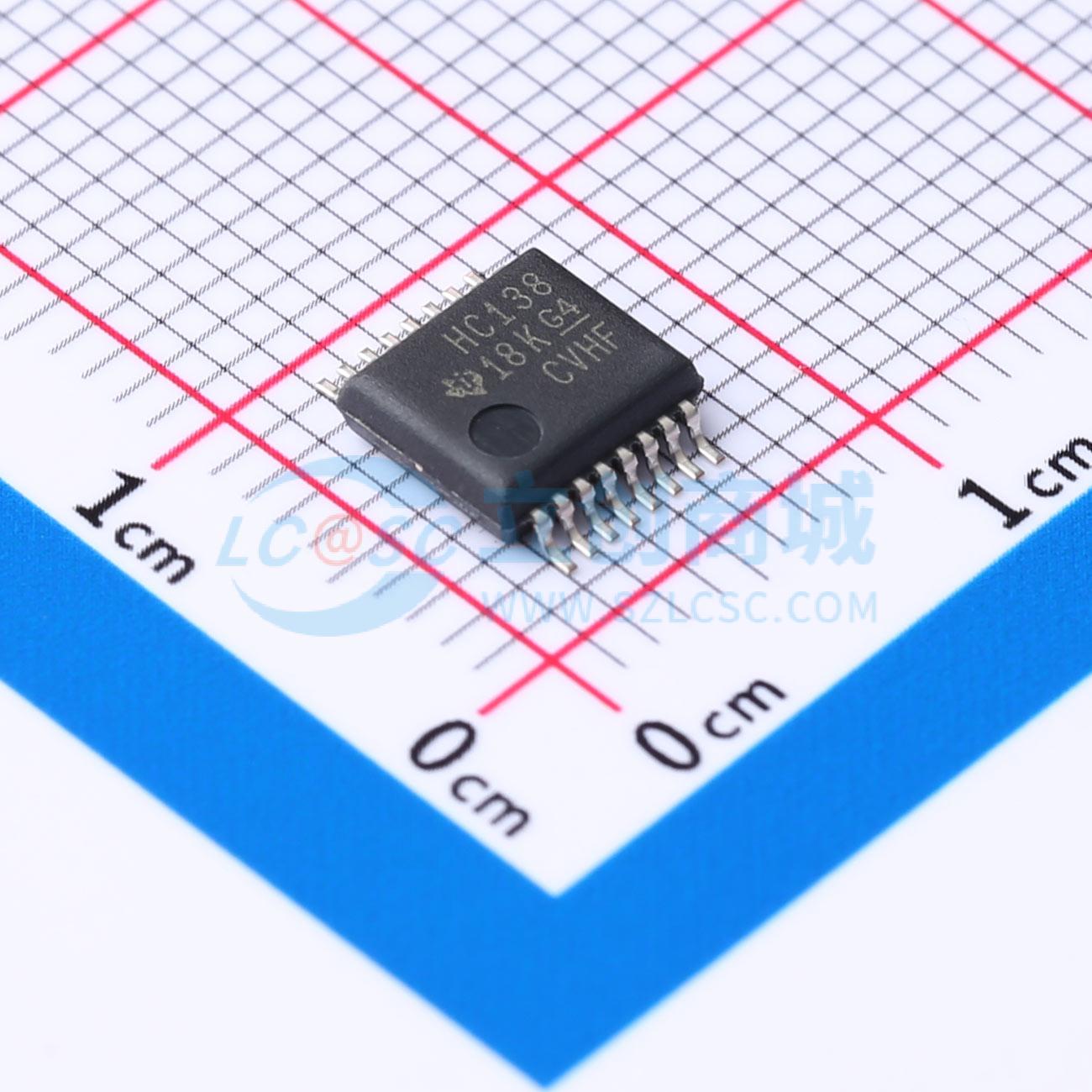

SN74HC138DBR

SNx4HC138 器件设计用于需要极短传播延迟时间的高性能存储器解码或数据路由应用。在高性能存储系统中，可使用此类解码器来尽可能地消除系统解码的影响。与使用高速使能电路的高速存储器一起使用时，这些解码器的延迟时间和存储器的使能时间通常小于存储器的典型存取时间。这意味着解码器引起的有效系统延迟可以忽略不计。

SNx4HC138 器件是 3 至 8 线路解码器和多路信号分离器。三个输入引脚 A、B 和 C 选择哪个输出处于激活状态。所选输出被拉低，而其余输出均为高电平。三个使能输入处的二进制选择输入的条件选择八个输出线之一。两个低电平有效和一个高电平有效的使能输入减少了扩展时对外部门或反相器的需求。无需外部反相器即可实现 24 线解码器，而 32 线解码器仅需一个反相器。使能输入可用作多路信号分离应用的数据输入。

• 专门针对高速存储器解码器和数据传输系统
• 宽工作电压范围（2V 至 6V）
• 输出可驱动多达 10 个低功耗肖特基晶体管逻辑电路 (LSTTL) 负载
• 低功耗，ICC 最大值为 80μA
• t(pd) 典型值 = 15ns
• ±4mA 输出驱动 （在 5V 时）
• 低输入电流，最大值为 1μA
• 低电平有效输出（所选输出为低电平）
• 纳入三个使能输入以简化级联或数据接收

• 发光二极管 (LED) 显示屏
• 服务器
• 大型家电
• 电力基础设施
• 楼宇自动化
• 工厂自动化
