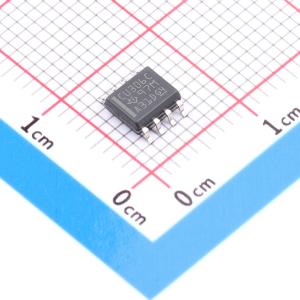

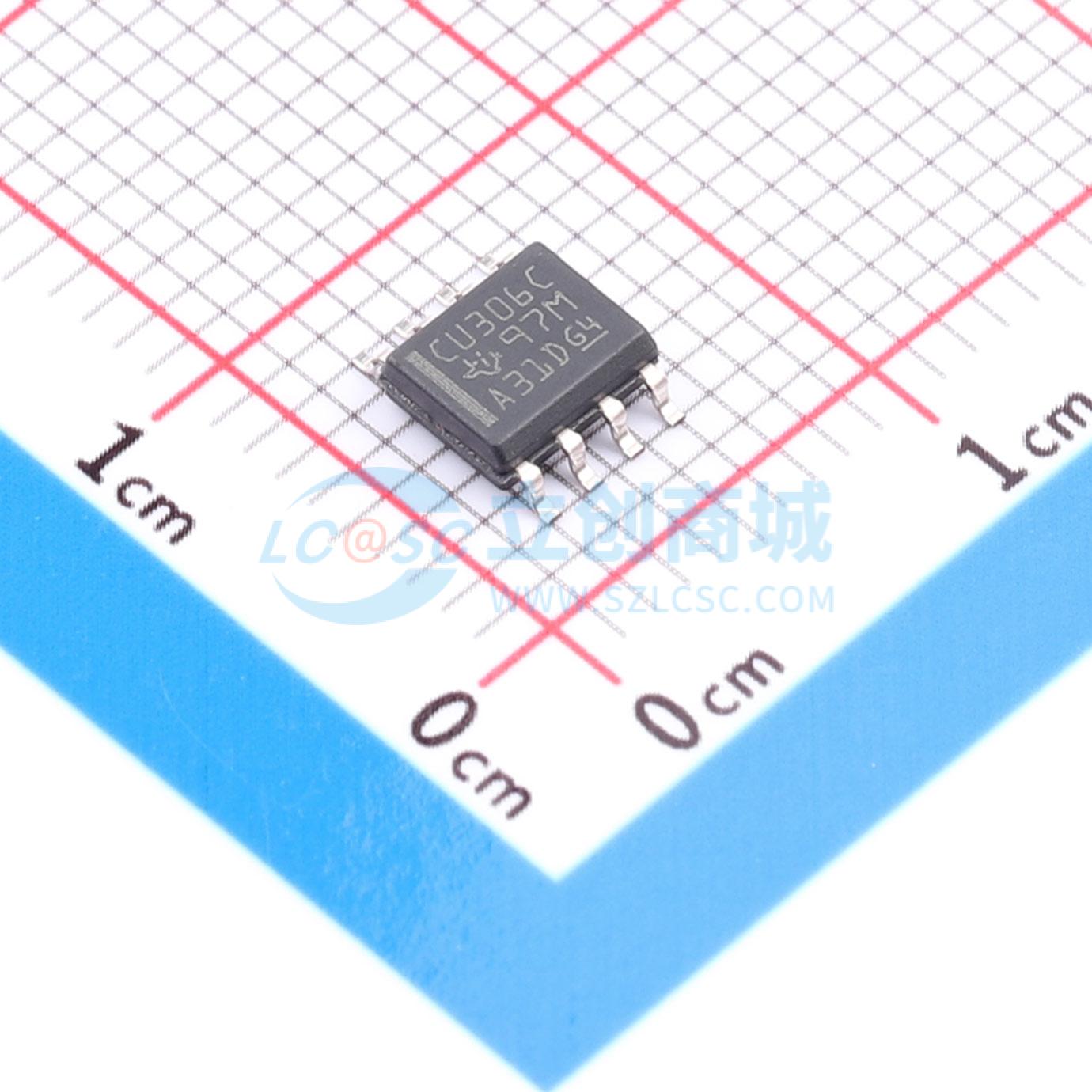

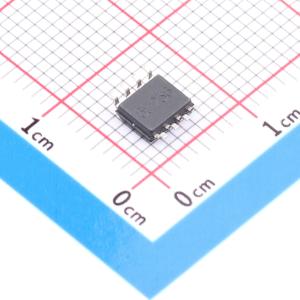

温馨提醒：图片仅供参考，商品以实物为准

SN74CBT3306CDR

描述: SN74CBT3306C 具有 –2V 下冲保护的 5V、1:1 (SPST)、2 通道 FET 总线开关（低电平有效）
品牌名称: TI(德州仪器)
商品型号: SN74CBT3306CDR
商品编号: C2674676
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

SN74CBT3306C 是一种高速 TTL 兼容的 FET 总线开关，具有低导通电阻 (ron)，可实现最小的传播延迟。SN74CBT3306C 的 A 端口和 B 端口上的主动下冲保护电路通过检测下冲事件并确保开关保持在适当的关闭状态，提供了高达 -2V 的下冲保护。

SN74CBT3306C 组织为两个 1 位总线开关，具有单独的输出使能 (1OE, 2OE) 输入。它可以作为两个 1 位总线开关使用，也可以作为一个 2 位总线开关使用。当 OE 为低时，相关的 1 位总线开关闭合，A 端口连接到 B 端口，允许端口之间双向数据流动。当 OE 为高时，相关的 1 位总线开关断开，在 A 端口和 B 端口之间存在高阻态。

该器件完全支持使用 Ioff 特性的部分断电应用。Ioff 特性确保在断电时不会有损坏电流反向流过器件。该器件在断电时具有隔离功能。为了确保在上电或断电期间处于高阻态，应通过一个上拉电阻将 OE 连接到 VCC；电阻的最小值由驱动器的电流吸收能力决定。

应用领域

USB 接口
总线隔离
低失真信号门控

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源

	属性	参数值
	工作电压	4.5V~5.5V
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
