温馨提醒：图片仅供参考，商品以实物为准

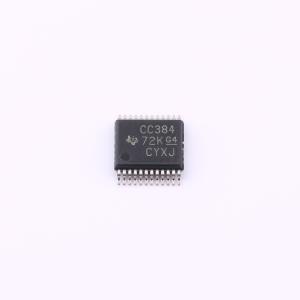

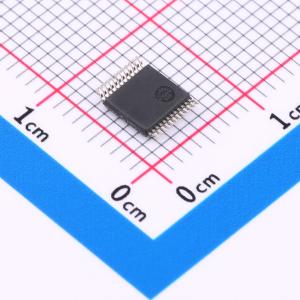

SN74CBTD3384DGVR
带电平转换功能的10位FET总线开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74CBTD3384 具有 2 个控制输入和电平转换功能的 5V、1:1 (SPST)、10 通道通用 FET 总线开关
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74CBTD3384DGVR
- 商品编号
- C2674681
- 商品封装
- TVSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 电源极性 | 单电源 | |
| 工作电压 | 4.5V~5.5V | |
| 输入数/输出数 | 10/10 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 传播延迟(tpd) | 0.25ns@5.5V,50pF | |
| 静态电流(Iq) | 1.5mA |
商品概述
CBTD3384 器件提供了十位高速TTL兼容的总线开关。开关的低导通电阻允许在不增加传播延迟的情况下建立连接。芯片上集成了一个到VCC的二极管，以允许从设备输入端的5V信号到设备输出端的3.3V信号的电平转换。
这些器件被组织成两个5位开关，具有独立的输出使能（OE）输入。当OE为低时，开关闭合，端口A连接到端口B。当OE为高时，开关断开，在两个端口之间存在高阻态。
