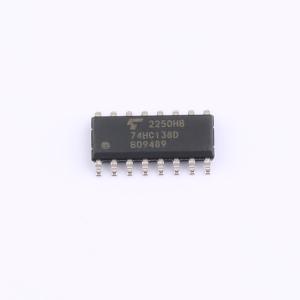

温馨提醒：图片仅供参考，商品以实物为准
74HC138D
3线-8线译码器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 74HC138D是一款采用硅栅C2MOS技术制造的高速CMOS 3线-8线解码器。它在保持CMOS低功耗的同时，能实现与等效LSTTL类似的高速运行。当器件使能时，3个二进制选择输入（A、B和C）决定输出（\(\overline{{\mathrm{Y}}}0\cdot\overline{{\mathrm{Y}}}7\)）中的哪一个将变为低电平
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74HC138D
- 商品编号
- C2674688
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号开关/编解码器/多路复用器 | |
| 类型 | - | |
| 电源极性 | 单电源 | |
| 工作电压 | 2V~6V | |
| 输入数/输出数 | 3/8 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 16ns@6.0V,50pF | |
| 静态电流(Iq) | 160uA |
应用领域
- 三至八线解码器
- 存储系统的地址解码器
