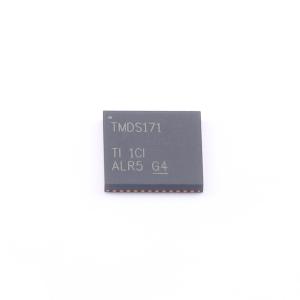

TMDS171RGZR

TMDS171/I3.4Gbps TMDS重定时器

描述: TMDS171是一款数字视频接口(DVI)或高清多媒体接口(HDMI)重定时器，支持四条TMDS通道，音频返回通道(SPDIF_IN/ARC_OUT)、热插拔检测(HPD)和数字显示控制(DDC)接口。支持高达3.4Gbps的数据传输速率。
品牌名称: TI(德州仪器)
商品型号: TMDS171RGZR
商品编号: C2674224

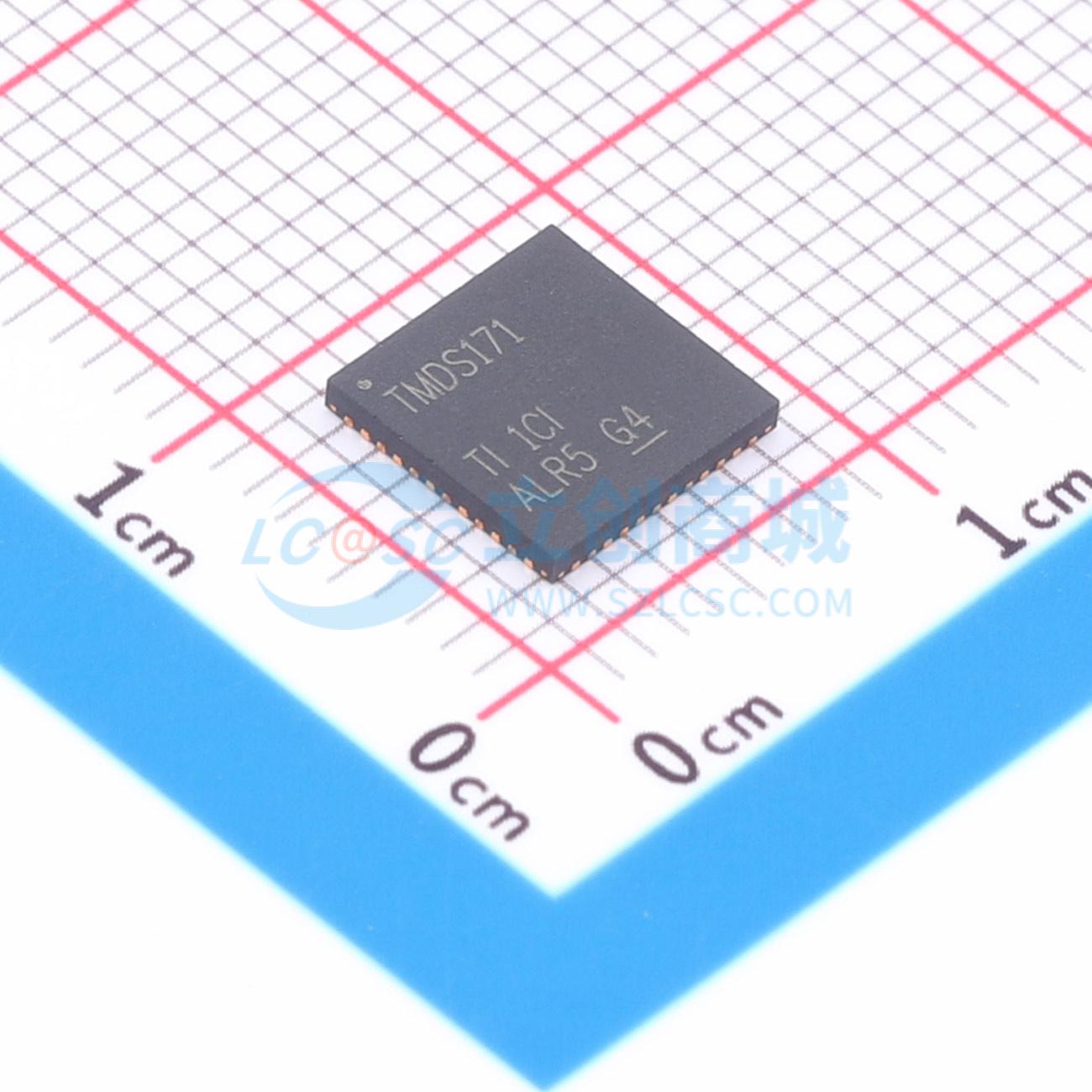

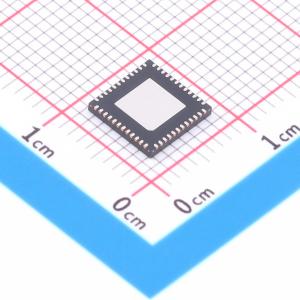

商品封装: VQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.001克(g)

商品概述

TMDS171 是一款数字视频接口(DVI) 或高清多媒体接口(HDMI) 重定时器。支持四条TMDS 通道，音频返回通道(SPDIF_IN/ARC_OUT)、热插拔检测(HPD) 和数字显示控制(DDC) 接口。支持高达3.4Gbps 的信号传输速率，可实现最高分辨率达4k2k30p 24 位/像素和高达WUXGA 12 位色深或1080p，并且具有较高的刷新率。在低于1Gbps 的数据速率下会自动配置为重驱动器，而在高于该速率时会自动配置为重定时器。支持双电源轨（VDD 为1.2V，VCC 为3.3V），有助于降低功耗。该器件采用多种电源管理方法来降低整体功耗。TMDS171x 通过 I2C 或引脚设置支持固定的EQ 增益或自适应EQ 控制，以补偿不同长度的输入电缆或电路板走线。

商品特性

高清多媒体接口(HDMI) 输入端口与输出端口间具有时钟和数据恢复(CDR) 电路，支持高达3.4Gbps 的数据传输速率
兼容HDMI1.4b 电气参数
支持4k2k30p 和高达WUXGA 12 位色深或1080p，具有更高的刷新率
对输入流重新定时以补偿随机抖动
自适应接收器均衡器或可编程固定均衡器
I2C 和引脚设置可编程
5+ 位对内偏移补偿
包括眼图的链路调试工具，位于RX 均衡器之后支持单端模式ARC
48 引脚 7mm×7mm 0.5mm 间距超薄型四方扁平无引线(VQFN) 封装
扩展商业温度范围为 0°C 至 85°C (TMDS171)
工业温度范围为 -40°C 至 85°C (TMDS171I)

应用领域

数字电视
数字投影仪
音频/视频设备
蓝光(Blu-Ray) DVD
监视器
台式机/一体化计算机
有源线缆

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 30 个)

个

起订量：30 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	其他接口
	接口类型	HDMI；DVI

	属性	参数值
	数据速率	3.4Gbps
	工作温度	0℃~+85℃
