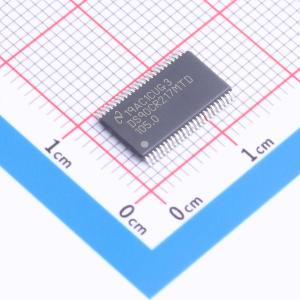

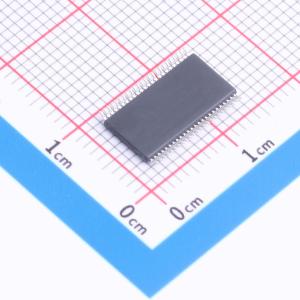

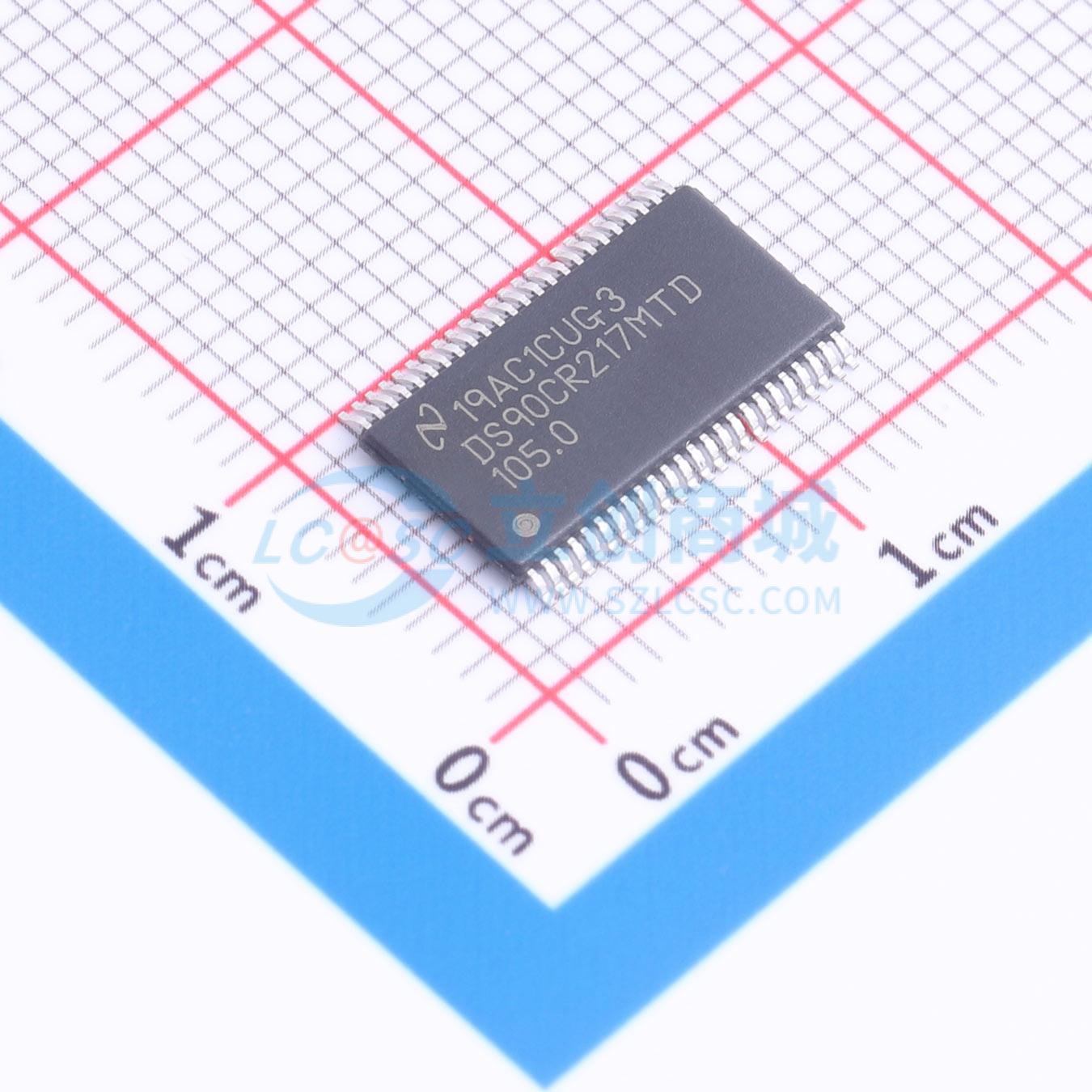

DS90CR217MTDX/NOPB

DS90CR217 +3.3V 上升沿数据选通LVDS 21位通道链路 - 85 MHz

描述: DS90CR217发射器将21位CMOS/TTL数据转换为三个LVDS数据流。每个时钟周期，21位输入数据被采样并传输。在85 MHz时钟频率下，数据吞吐量为1.785 Gbit/s (223 Mbytes/sec)。
品牌名称: TI(德州仪器)
商品型号: DS90CR217MTDX/NOPB
商品编号: C2674311
商品封装: TSSOP-48-6.1mm
包装方式: 编带
商品毛重: 0.001克(g)

商品概述

DS90CR217 发射器将21位的CMOS/TTL数据转换为三个LVDS（低压差分信号）数据流。一个相位锁定的发射时钟通过第四个LVDS链路与数据流并行传输。每个发射时钟周期，采样并传输21位输入数据。在85 MHz的发射时钟频率下，每条LVDS数据通道以595 Mbps的速率传输21位TTL数据。使用85 MHz时钟，数据吞吐量为1.785 Gbit/s（223 M字节/秒）。

DS90CR217的窄总线和LVDS信号是解决与宽高速TTL接口相关的EMI（电磁干扰）和电缆尺寸问题的理想手段。

商品特性

支持20至85 MHz移位时钟
接收器输出时钟占空比为50%
TxINPUTs上具有同类最佳的建立和保持时间
低功耗
共模范围为±1V（大约+1.2V）
窄总线减少了电缆尺寸和成本
最高可达1.785 Gbps的吞吐量
最高可达223 Mbytes/sec的带宽
345 mV（典型值）摆幅LVDS设备，降低EMI
PLL无需外部组件
上升沿数据选通
兼容TIA/EIA-644 LVDS标准
低轮廓48引脚TSSOP封装

应用领域

数据传输应用

交货周期

订货83-85个工作日

购买数量

(1000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	其他接口
	数据速率	1.785Gbps
