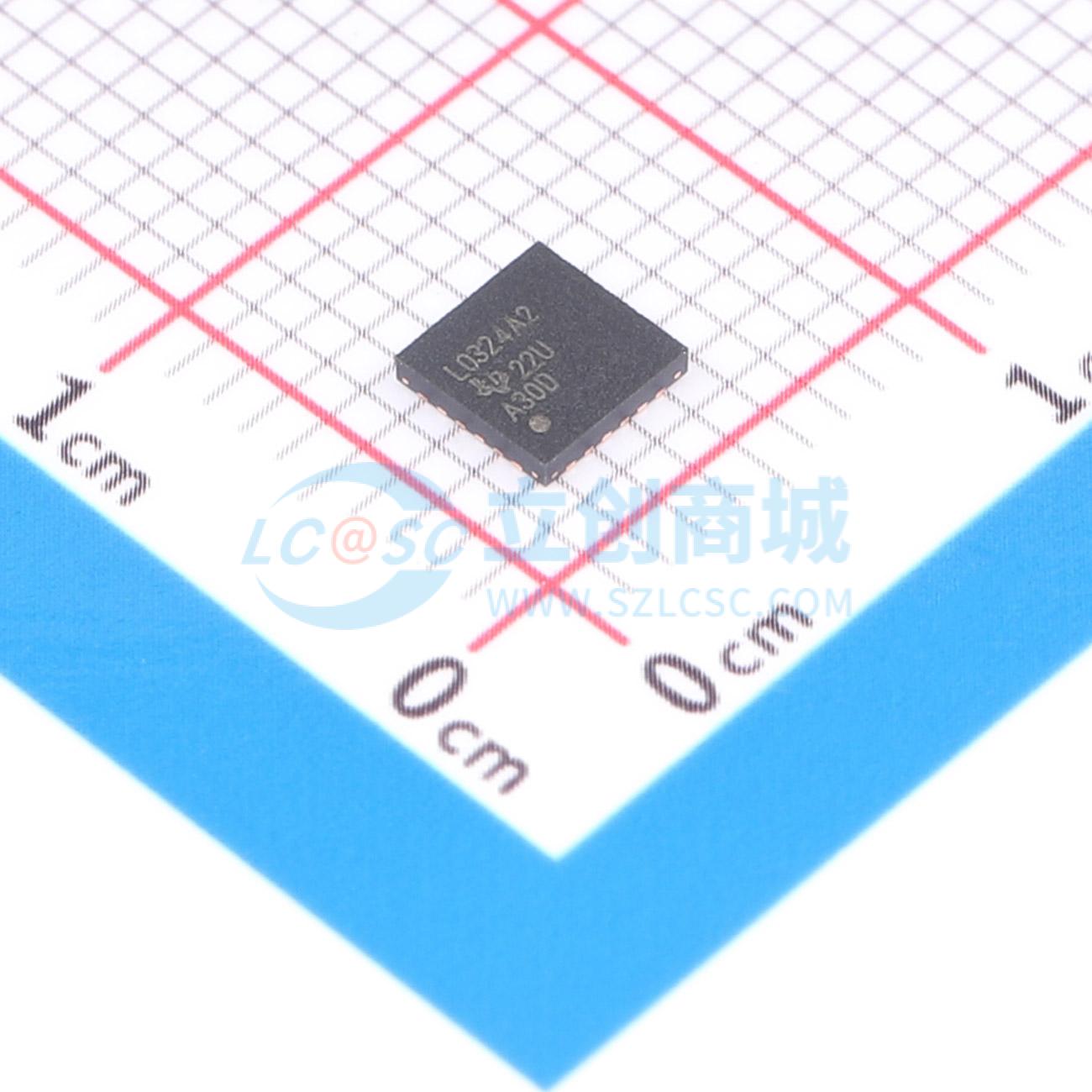

LMH0324RTWR

LMH0324 是一款低功耗、双路输出、延长长度、自适应电缆均衡器。该器件旨在均衡通过75Ω同轴电缆传输的SDI 数据。该均衡器具有125Mbps 至2.97Gbps的较宽数据速率范围。该均衡器包含有源传感电路，保证了出色的性能并增强了对输入信号启动幅值变化的抗扰性。 LMH0324 提供扩展电缆长度的同时还拥有低功耗特性。该器件具备功率管理功能，可在无输入信号时进一步降低功耗。 LMH0324 具有两个差分串行数据输出，可灵活进行扇出缓冲。输出驱动器提供可编程的去加重功能，用于补偿LMH0324 输出端的电路板走线损失。LMH0324 的工作状态可通过控制引脚进行设置。该器件的附加设置可通过SPI 或SMBus 接口进行编程设定。 LMH0324 与LMH1219（带有集成时钟恢复器的12Gbps 自适应电缆均衡器）引脚兼容。这一引脚兼容性使得从3Gbps 均衡器到具有集成时钟恢复器的12Gbps 均衡器的升级变得更加容易。

• 支持ST 424(3G)、ST 292(HD) 和ST 259(SD)，兼容DVB - ASI 和AES10 (MADI)
• 自适应电缆均衡器电缆长度(Belden 1694A)：2.97Gbps 时为200m，1.485Gbps 时为280m，270Mbps 时为600m
• 低功耗：78mW（典型值）
• 节能模式：15mW
• 片上输入终端（75Ω单端）
• 集成输入回波损耗网络
• 具有去加重功能的双路100Ω输出驱动器
• 独立输出断电控制
• 支持信号分离器模式（–6dB 启动幅值）
• 电缆长度指示
• 数字MUTEREF 阈值
• 通过2.5V 或1.8V 电源供电
• 可通过控制引脚、SPI 或者SMBus 接口进行配置
• 4mm×4mm 24 引脚QFN 封装
• 工作温度范围： - 40°C 至 + 85°C

• 兼容SMPTE 的串行数字接口(SDI)
• 广播视频路由器、交换机和监视器
• DVB - ASI 和分布式放大器
• 数字视频处理和编辑
