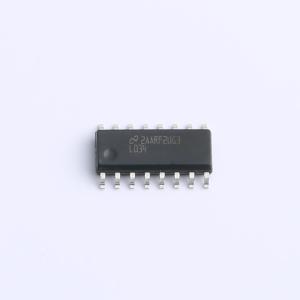

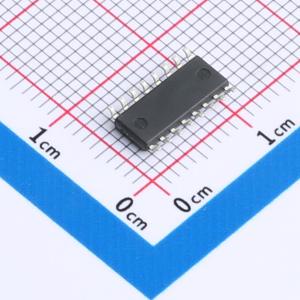

温馨提醒：图片仅供参考，商品以实物为准
LMH0034MAX/NOPB
LMH0034 SMPTE 292M/259M 自适应电缆均衡器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMPTE 292M/259M 自适应电缆均衡器，支持 125 Mbps 至 1.485 Gbps 数据速率。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMH0034MAX/NOPB
- 商品编号
- C2674254
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.216克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 数据速率 | 1.485Gbps | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+85℃ | |
| 工作电流 | 63mA |
商品概述
LMH0034 SMPTE 292M / 259M自适应电缆均衡器是一款单片集成电路，用于均衡通过电缆（或任何具有类似色散损耗特性的介质）传输的数据。该均衡器可在125 Mbps至1.485 Gbps的宽数据速率范围内工作，并支持SMPTE 292M、SMPTE 344M和SMPTE 259M标准。 LMH0034实现了直流恢复功能，以正确处理异常数据情况。对于低数据速率应用，可绕过直流恢复功能。该均衡器灵活性高，允许单端或差分输入驱动。 其他特性包括一个载波检测和输出静音组合引脚，当无信号时可使输出静音。可编程静音参考用于在可选的信号劣化水平下使输出静音。还提供了一个电缆长度指示器，用于确定正在进行均衡的电缆长度。
商品特性
- 符合SMPTE 292M、SMPTE 344M和SMPTE 259M标准
- 支持270 Mbps的DVB - ASI
- 数据速率：125 Mbps至1.485 Gbps
- 在1.485 Gbps速率下可对长达200米的百通1694A电缆进行均衡，或在270 Mbps速率下可对长达400米的百通1694A电缆进行均衡
- 手动旁路、电缆长度指示器和带可编程阈值的输出静音功能
- 单端或差分输入
- 50Ω差分输出
- 单3.3V电源供电
- 3.3V电源供电时典型功耗为208 mW
- 可替代GS1524和GS1524A
应用领域
- SMPTE 292M、SMPTE 344M和SMPTE 259M串行数字接口
- 串行数字数据均衡和接收数据恢复均衡
