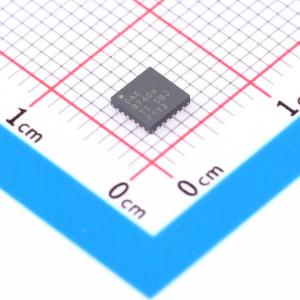

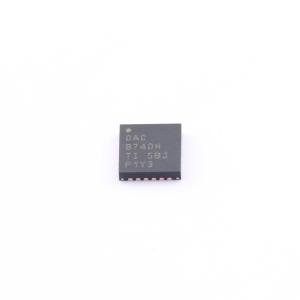

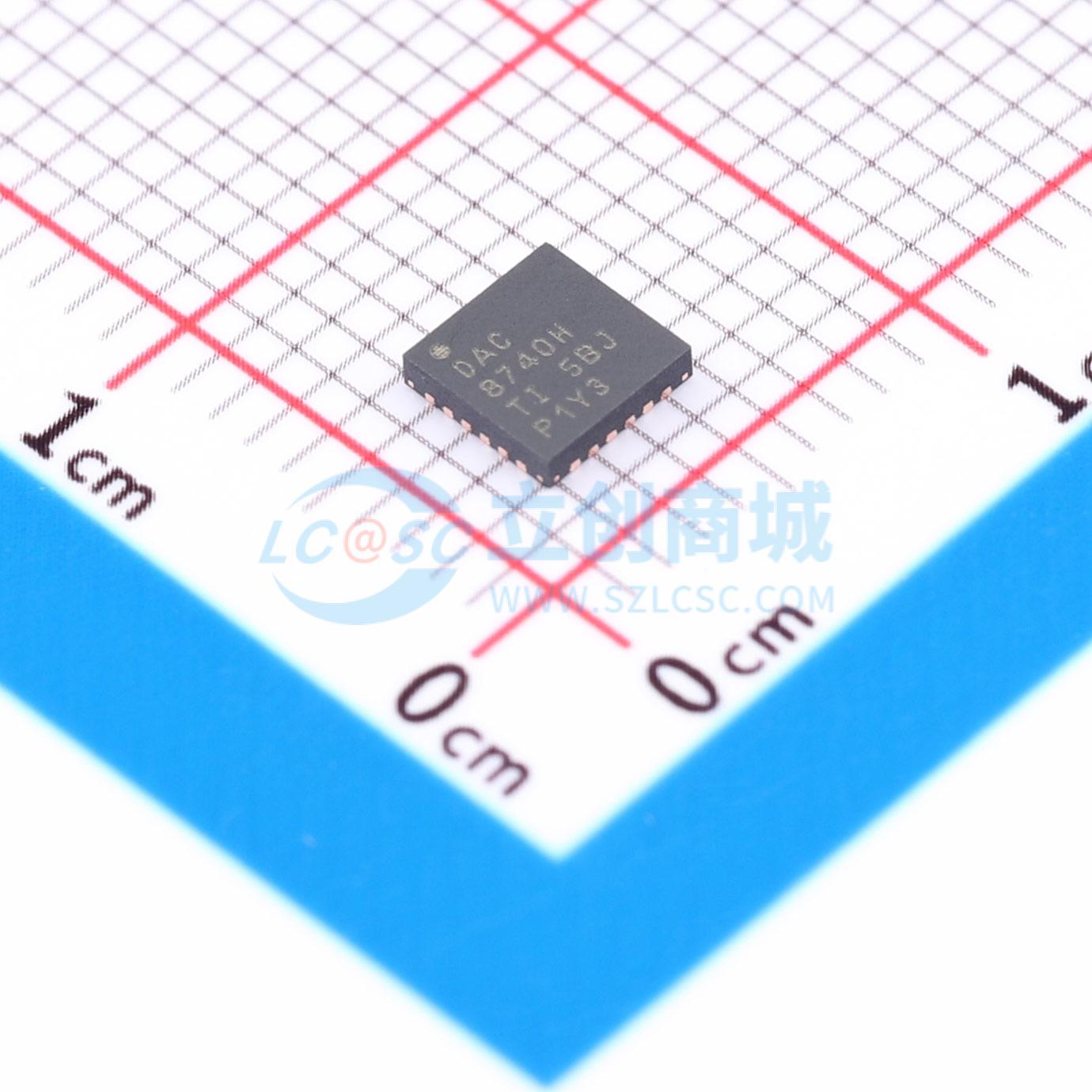

DAC8740HRGER

DAC8740H 和 DAC8741H (DAC874xH) 是与 HART、FOUNDATION 现场总线和 PROFIBUS PA 兼容的低功耗调制解调器，设计用于工业过程控制和工业自动化应用。 在 HART 模式下，DAC874xH 集成所有必需电路，以作为一个半双工 HART 物理层调制解调器，在从配置或主配置中使用最少的外部过滤组件运行。在 FOUNDATION 现场总线模式下，DAC874xH 集成所有必需电路，以作为兼容半双工 FOUNDATION 现场总线的 H1 控制器和 MAU 运行。 在 HART、FOUNDATION 现场总线或 PROFIBUS PA 模式下，可通过 UART 接口或 SPI 接口接入的集成式 FIFO 传输来自微控制器的数据流。SPI 接口包括一个支持菊链的 SDO 引脚、各种中断以及其他扩展特性。

• 兼容 HART 的物理层调制解调器
• 1200Hz、2200Hz HART FSK 正弦波
• TX 信号振幅的寄存器编程控制（仅适用于 DAC8741H）
• 集成式 RX 解调器和带通滤波器，具有极少的外部组件
• 兼容 FOUNDATION 现场总线的 H1 控制器和介质连接单元(MAU)
• 基于曼彻斯特编码总线供电(MBP)的 31.25kbit/s 通信
• 集成曼彻斯特编码器和解码器
• 与 PROFIBUS PA 兼容
• 低静态电流：在典型工业工作温度范围（ -40°C 至 +85°C ）下最大值为 180μA
• 集成 1.5V 电压基准
• 灵活的时钟选项：内部振荡器、外部晶体振荡器、外部 CMOS 时钟
• 数字接口：DAC8740H：UART；DAC8741H：SPI
• 可靠性：CRC 位错校验、看门狗计时器（仅适用于 DAC8741H）
• 宽工作温度范围： -55°C 至 +125°C
• 4mm×4mm QFN 封装

• 工业过程控制和自动化
• PLC 或 DCS I/O 模块
• 现场和传感器变送器
