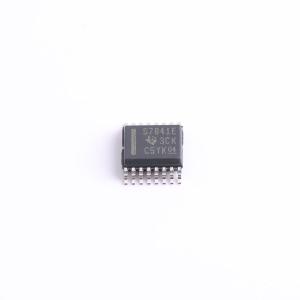

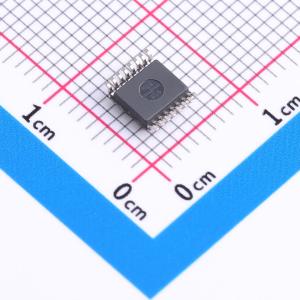

ADS7841EIDBQRQ1
12位 4通道串行输出采样模拟到数字转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADS7841-Q1 汽车类 12 位 4 通道串行输出采样模数转换器 (ADC)
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS7841EIDBQRQ1
- 商品编号
- C2670988
- 商品封装
- SSOP-16-150mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 200kHz | |
| 通道数 | 4 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | 串行 | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 2LSB | |
| 工作温度 | -40℃~+85℃ | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 2MHz；3.2MHz | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 3uA |
商品概述
ADS7841是一款带有同步串行接口的4通道12位采样模数转换器（ADC）。分辨率可编程为8位或12位。在200 kHz吞吐量和5 V电源下，典型功耗为2 mW。参考电压（V_REF）可在100 mV至V_CC之间变化，相应的输入电压范围为0至V_REF。该器件具备关机模式，可将功耗降至15 μW以下。ADS7841规定可在低至2.7 V的电压下工作。 低功耗、高速以及片上多路复用器使ADS7841非常适合电池供电系统。串行接口还为远程数据采集提供了低成本隔离。ADS7841采用SSOP16封装。
商品特性
- 符合汽车应用要求
- 单电源：2.7 V至5 V
- 四通道单端或两通道差分输入
- 最高200 kHz转换速率
- 最大积分非线性（INL）和微分非线性（DNL）为±2 LSB
- 无漏码
- 典型信纳比（SINAD）为71 dB
- 可替代MAX1247的串行接口
