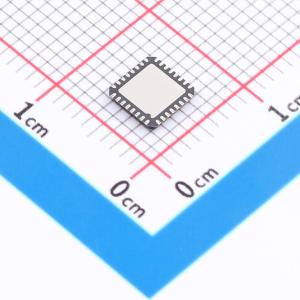

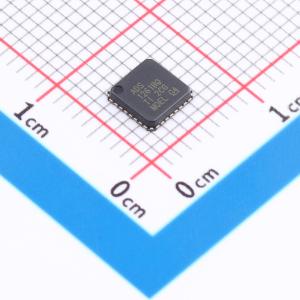

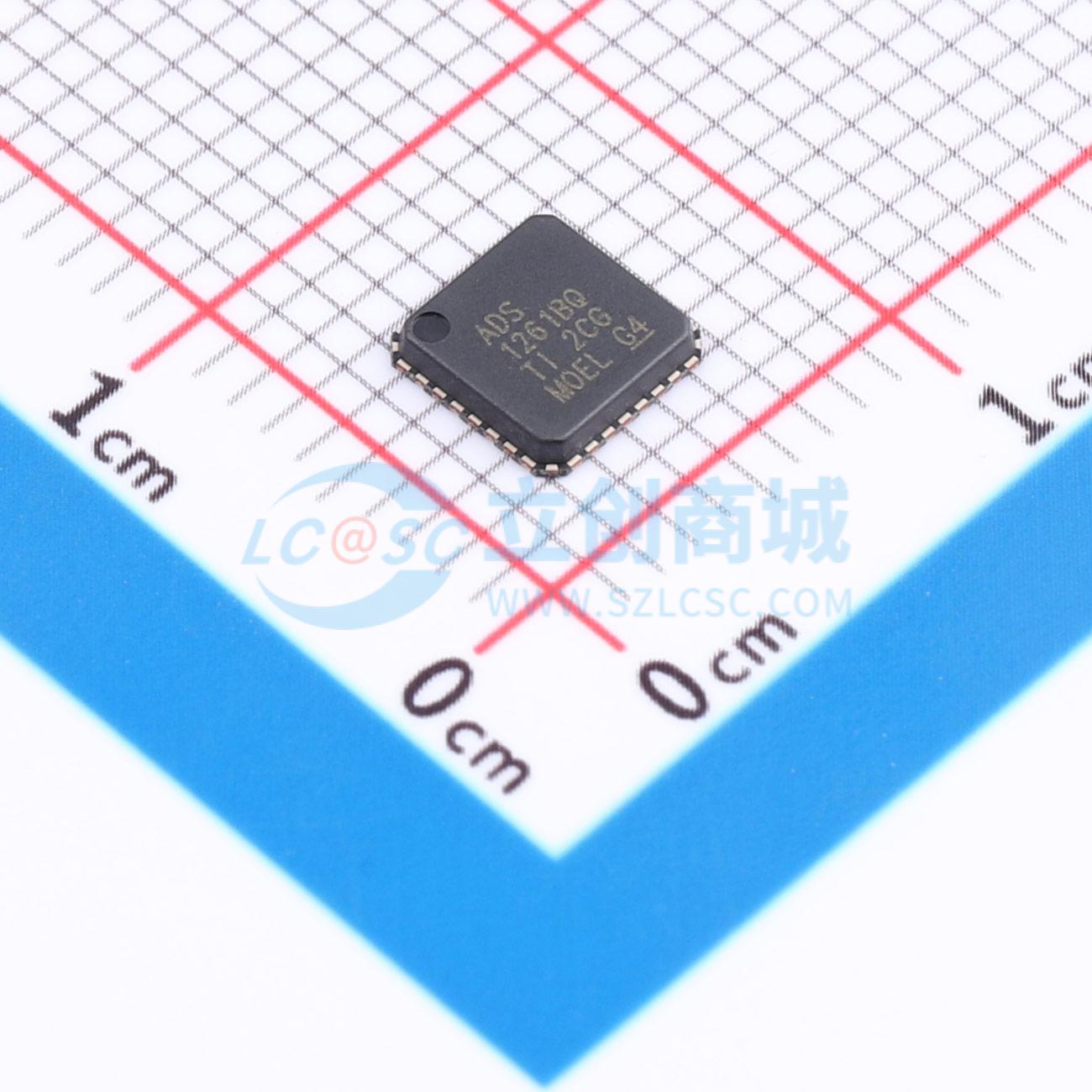

温馨提醒：图片仅供参考，商品以实物为准

ADS1261BQWRHMRQ1

具有PGA和监控器的汽车级5通道和10通道40kSPS 24位△-∑ ADC

描述: ADS1261-Q1 具有 PGA、VREF、IDAC 和交流激励的汽车类 24 位、40kSPS、10 通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1261BQWRHMRQ1
商品编号: C2670163
商品封装: VQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	40kHz
	通道数	5
	工作电压	5V
	接口类型	SPI
	差分输入	是
	积分非线性	-
	工作温度	-40℃~+125℃
	时钟/振荡器	内置；外置

	属性	参数值
	时钟频率(fc)	7.3728MHz
	基准电压源	内置
	基准电压源温漂	5ppm/℃
	可变增益	支持
	温度传感器	内置
	ADC架构	Sigma-Delta
	数据速率	40kHz
	静态电流	30uA
	全量程范围(FSR)	5V

商品概述

ADS1260-Q1 和ADS1261-Q1(ADS126x-Q1) 均为包含可编程增益放大器(PGA) 的精密40kSPS ΔΣ 模数转换器(ADC)。这些器件还包含精密的电压基准和内部故障监控器。这些支持传感器的ADC 可以为要求最严苛的测量（包括称重秤和电阻式温度检测器(RTD)）提供高精度单芯片解决方案。这些ADC 包含输入信号多路复用器、低噪声PGA（提供1 至128 的增益）、4 位ΔΣ 调制器、精密电压基准和可编程数字滤波器。高阻抗PGA 输入(1GΩ) 可减小由传感器负载导致的测量误差。ADS1260-Q1 支持三路差分输入或五路单端输入。ADS1261-Q1 支持五路差分输入或十路单端输入。集成式电流源可简化RTD 测量。灵活的数字滤波器可针对单周期稳定转换进行编程。信号和基准监控器、温度传感器和CRC 数据验证可增强数据可靠性。 ADS126x-Q1 是引脚兼容的器件，采用5mm×5mm VQFN 封装，额定工作温度范围为 -40°C 至 +125°C。

商品特性

符合面向汽车应用的AEC-Q100 应用– 温度等级1： -40°C 至 +125°C，TA
24 位高精度ADC温漂：1nV/°C 增益漂移：0.5ppm/°C 噪声：30nVRMS（20SPS，增益 =128）线性度：2ppm
CMOS PGA 增益：1 至128宽输入电压范围： ±7mV 至 ±5V 数据速率：2.5SPS 至40kSPS
2.5V 基准：2ppm/°C 单周期稳定模式信号和基准监控器5V 或 ±2.5V 电源内部温度传感器
循环冗余校验(CRC)激励电流源
传感器烧毁电流源四路通用输入/输出(ADS1261-Q1)
用于桥式传感器的交流激励(ADS1261-Q1)5mm×5mm VQFN 封装

应用领域

电池管理系统(BMS) 中的高分辨率电流分流测量
重量和压力测量
温度测量
