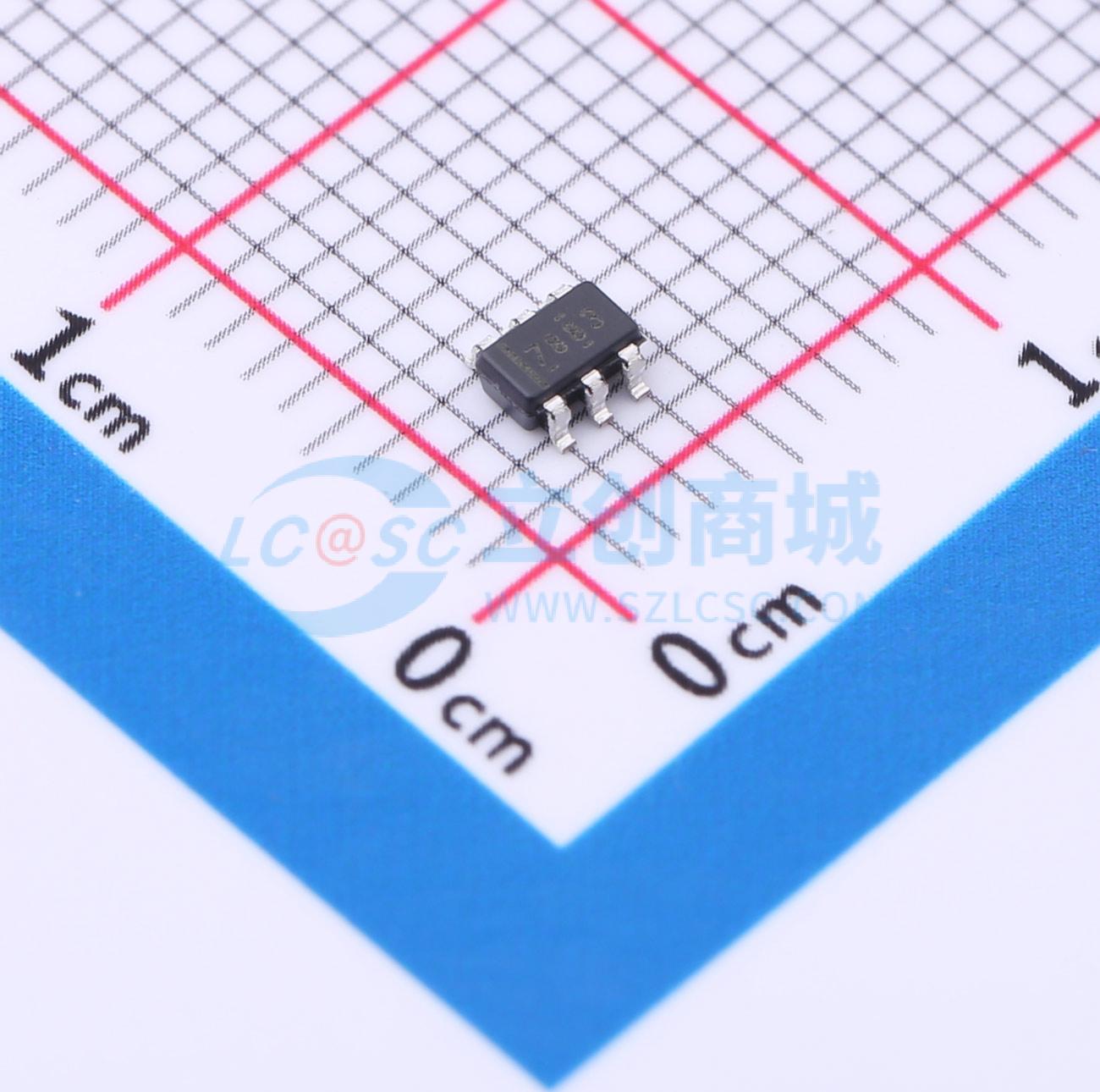

温馨提醒：图片仅供参考，商品以实物为准
ADS7883SDBVR
12bit 、3MSPS、微功耗、小型SAR模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 12位分辨率，3MSPS采样率，微功耗，小型SAR模数转换器，适用于低功耗系统，具有宽工作电压范围和高精度。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS7883SDBVR
- 商品编号
- C2670204
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 3MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | 串行 | |
| 差分输入 | 否 | |
| 积分非线性 | 0.75LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 信噪比 | 70dB | |
| 时钟频率(fc) | 48MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 不支持 | |
| ADC架构 | SAR | |
| 静态电流 | 1uA |
商品特性
- 3 MHz采样率串行设备
- 12位分辨率
- 零延迟
- 48 MHz串行接口
- 供电范围：2.7 V至5.5 V
- 低功耗：3 V VDD，2 MSPS时为6.45 mW；5 V VDD，3 MSPS时为13.5 mW
- ±0.6 LSB INL，±0.5 LSB DNL
- 72 dB SINAD，-84 dB THD
- 单极输入范围：0 V至VDD
- 关机电流：1 μA
- 宽输入带宽：3 dB时为30 MHz
- 6引脚SOT23封装
应用领域
- 基带转换器在无线电通信中的应用
- 数字驱动中的电机电流/母线电压传感器
- 光网络（DWDM，基于MEMS的切换）
- 光学传感器
- 电池供电系统
- 医疗仪器
- 高速数据采集系统
- 高速闭环系统
