温馨提醒：图片仅供参考，商品以实物为准

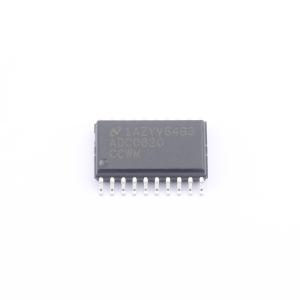

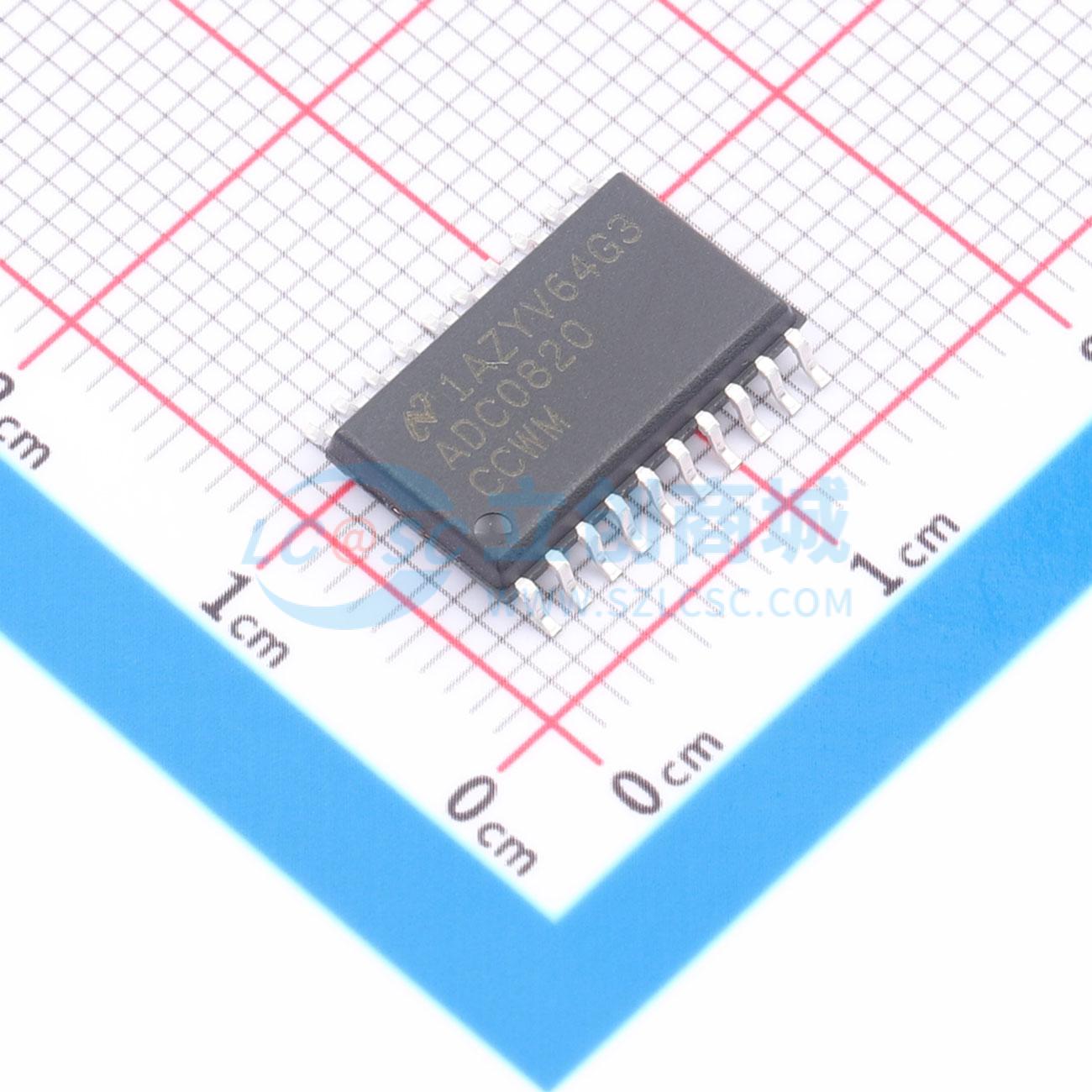

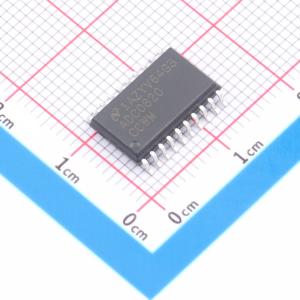

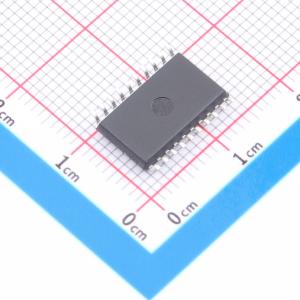

ADC0820CCWMX/NOPB
具备跟踪/保持功能的8位高速微处理器兼容型A/D转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 使用半闪转换技术，提供1.5us转换时间，功耗仅为75mW。支持与所有微处理器的轻松接口，无需外部接口逻辑。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADC0820CCWMX/NOPB
- 商品编号
- C2670212
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 8 | |
| 采样率 | - | |
| 通道数 | 1 | |
| 工作电压 | 5V | |
| 接口类型 | 并口 | |
| 差分输入 | 否 | |
| 积分非线性 | - | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | - | |
| 基准电压源 | 外置 | |
| 基准电压源温漂 | - | |
| 可变增益 | 不支持 | |
| 温度传感器 | - | |
| ADC架构 | Flash | |
| 数据速率 | - | |
| 静态电流 | 7.5mA | |
| 全量程范围(FSR) | - |
商品概述
通过采用半闪存转换技术，8位ADC0820-N CMOS A/D转换器的转换时间为1.5 µs，功耗仅75 mW。半闪存技术由32个比较器、一个高4位ADC和一个低4位ADC组成。 ADC0820-N的输入由输入采样电路进行跟踪和保持，对于变化速率低于100 mV/µs的信号，无需外部采样保持电路。 为便于与微处理器接口，ADC0820-N被设计为可作为一个内存单元或I/O端口，无需外部接口逻辑。
商品特性
- 内置跟踪和保持功能
- 无漏码
- 无需外部时钟
- 单电源——5 VDC
- 易于与所有微处理器接口，也可独立工作
- 锁存三态输出
- 逻辑输入和输出符合MOS和TTL电压电平规范
- 可按比例工作，或使用任何等于或小于Vcc的参考值
- 单5V电源时，模拟输入电压范围为0V至5V
- 无需零位或满量程调整
- 提供溢出输出用于级联
- 0.3英寸标准宽度20引脚PDIP封装
- 20引脚PLCC封装
- 20引脚SOIC封装
