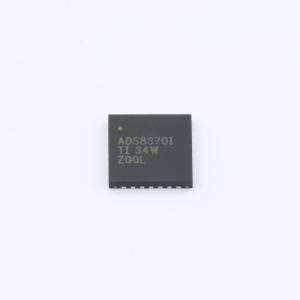

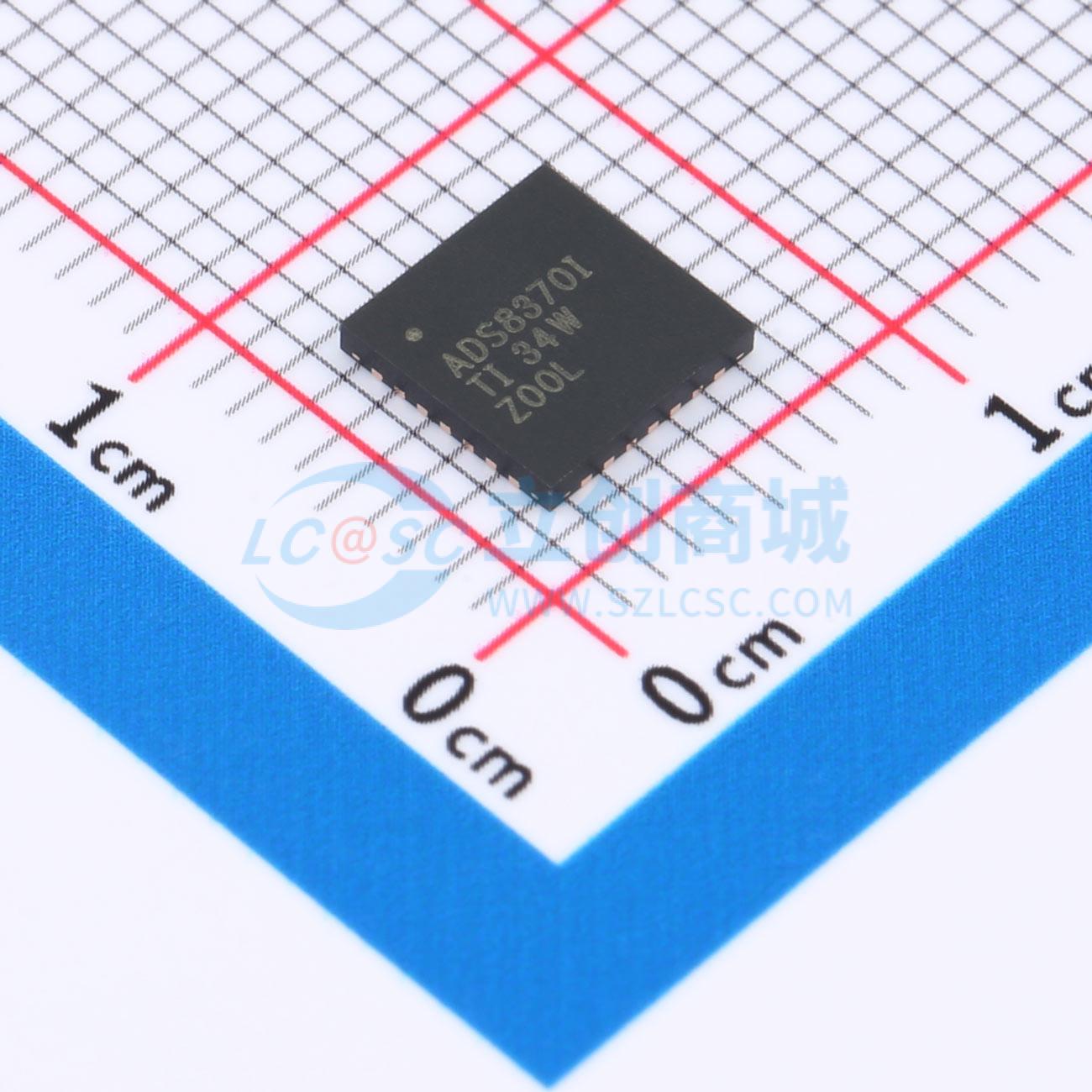

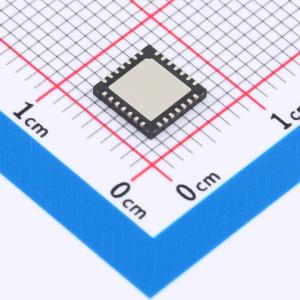

温馨提醒：图片仅供参考，商品以实物为准
ADS8370IRHPT
带串行接口和基准的16位、伪差分输入、微功耗采样模数转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 高精度16位600kHz假差分输入模数转换器，带有单端输入，内置采样保持电路，高速CMOS串行，支持2's补码或直二进制输出格式。
- 品牌名称
- TI(德州仪器)
- 商品型号
- ADS8370IRHPT
- 商品编号
- C2670223
- 商品封装
- VQFN-28-EP(6x6)
- 包装方式
- 编带
- 商品毛重
- 1.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 600kHz | |
| 通道数 | 1 | |
| 工作电压 | 5V | |
| 接口类型 | SPI | |
| 差分输入 | 是 | |
| 积分非线性 | 1.25LSB |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 89.5dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 25ppm/℃ | |
| ADC架构 | SAR | |
| 静态电流 | 2uA |
商品概述
一款高性能16位、600-kHz的A/D转换器，采用单端（伪差分）输入。该器件包含一个基于电容的16位逐次逼近寄存器（SAR）A/D转换器，具备固有采样保持功能。它提供高速CMOS串行接口，时钟速度高达40 MHz。采用28引脚6×6 QFN封装，适用于工业级-40°C至85°C温度范围。
商品特性
- 600-kHz采样率
- 典型±0.5 LSB，最大±1.25 LSB积分非线性（INL）
- 典型±0.4 LSB，最大±0.75 LSB微分非线性（DNL）
- 16位无杂散动态范围（NMC）
- 在xi = 1kHz时，信纳比（SINAD）为89.5 dB，无杂散动态范围（SFDR）为119 dB
- 高速串行接口，最高可达40 MHz
- 片上基准缓冲器
- 片上4.096-V基准源
- 伪差分输入，0 V至4.2 V
- 片上转换时钟
- 可选输出格式，补码或原码二进制
- 零延迟
- 宽数字电源低功耗：600 kHz时为-110 mW，休眠模式下为-15 mW，掉电模式下为-10 μW
- 28引脚6×6 QFN封装
- 引脚与18位ADS8380兼容
应用领域
- 医疗仪器
- 光网络
- 传感器接口
- 高精度数据采集系统
- 磁力计
