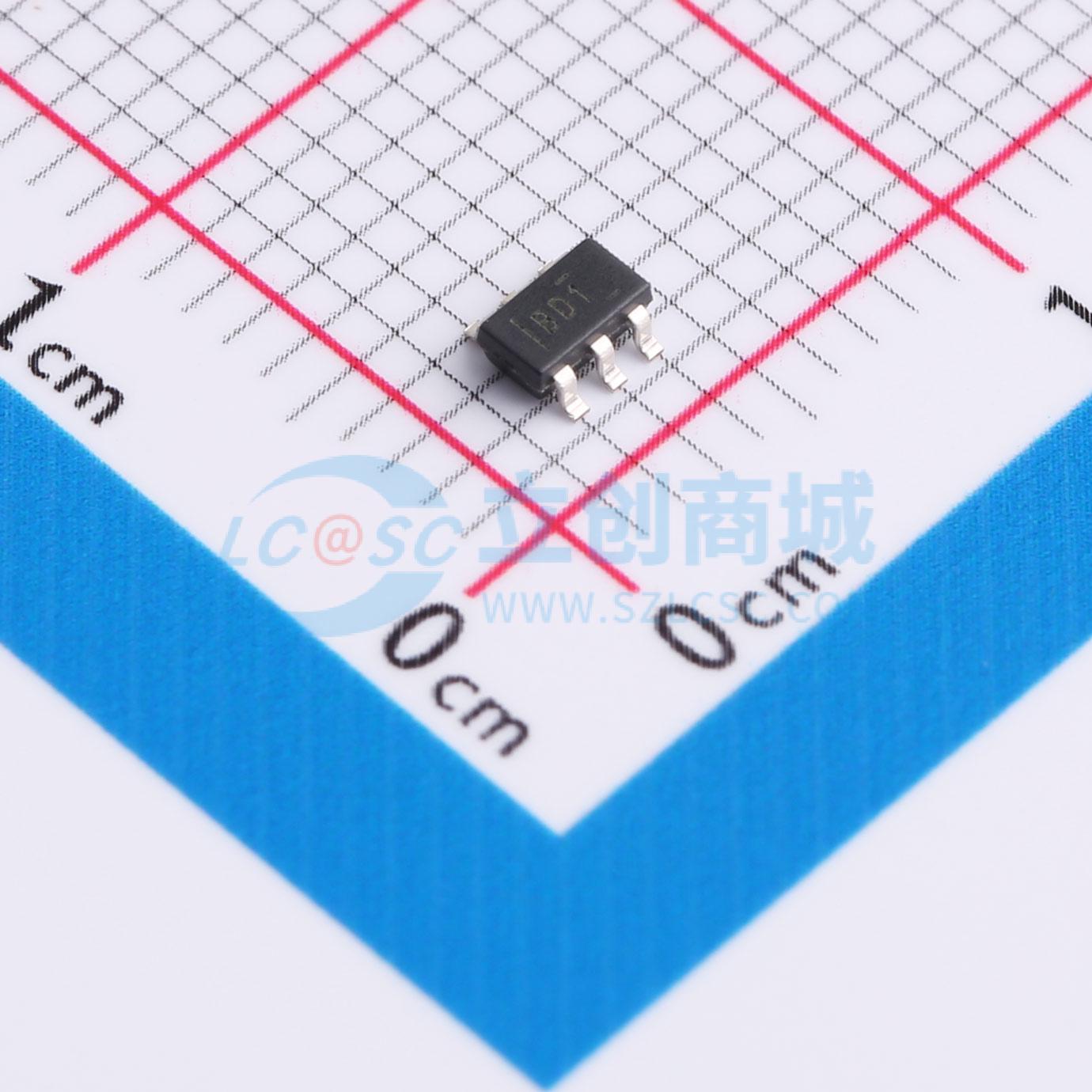

温馨提醒：图片仅供参考，商品以实物为准

ADS1000A1IDBVR

带I²C接口的低功耗12位模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1000 具有 PGA、振荡器和 I2C 的 12 位、128SPS、单通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1000A1IDBVR
商品编号: C2670186
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.025克(g)

商品参数

商品概述

ADS1000是一款与I²C兼容的串行接口模数（A/D）转换器，具有差分输入，分辨率为12位，采用超小的SOT23 - 6封装。转换采用比率测量法，使用电源作为参考电压。ADS1000可在2.7V至5.5V的单电源下工作。 ADS1000的转换速率为每秒128个样本（SPS）。片上可编程增益放大器（PGA）的增益最高可达8，可对小信号进行高分辨率测量。在单次转换模式下，ADS1000在一次转换后自动断电，大大降低了闲置期间的电流消耗。 ADS1000专为对空间和功耗有较高要求的应用而设计。典型应用包括便携式仪器、消费品和电压监测。

商品特性

超小SOT - 23封装的完整12位数据采集系统
低电流消耗：仅90μA
积分非线性：最大1LSB
单周期转换
可编程增益放大器，增益 = 1、2、4或8
数据速率128SPS
具有两个可用地址的I²C接口
电源：2.7V至5.5V
引脚和软件与16位ADS1100兼容

应用领域

电压监测器
电池管理
工业过程控制
消费品
温度测量

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	128Hz
	通道数	1
	工作电压	2.7V~5.5V
	接口类型	I2C
	差分输入	是

	属性	参数值
	积分非线性	1LSB
	工作温度	-40℃~+125℃
	时钟/振荡器	内置
	时钟频率(fc)	275kHz
	基准电压源	外置
	可变增益	支持
	静态电流	2uA
