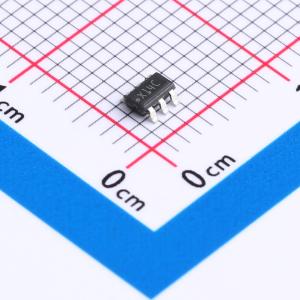

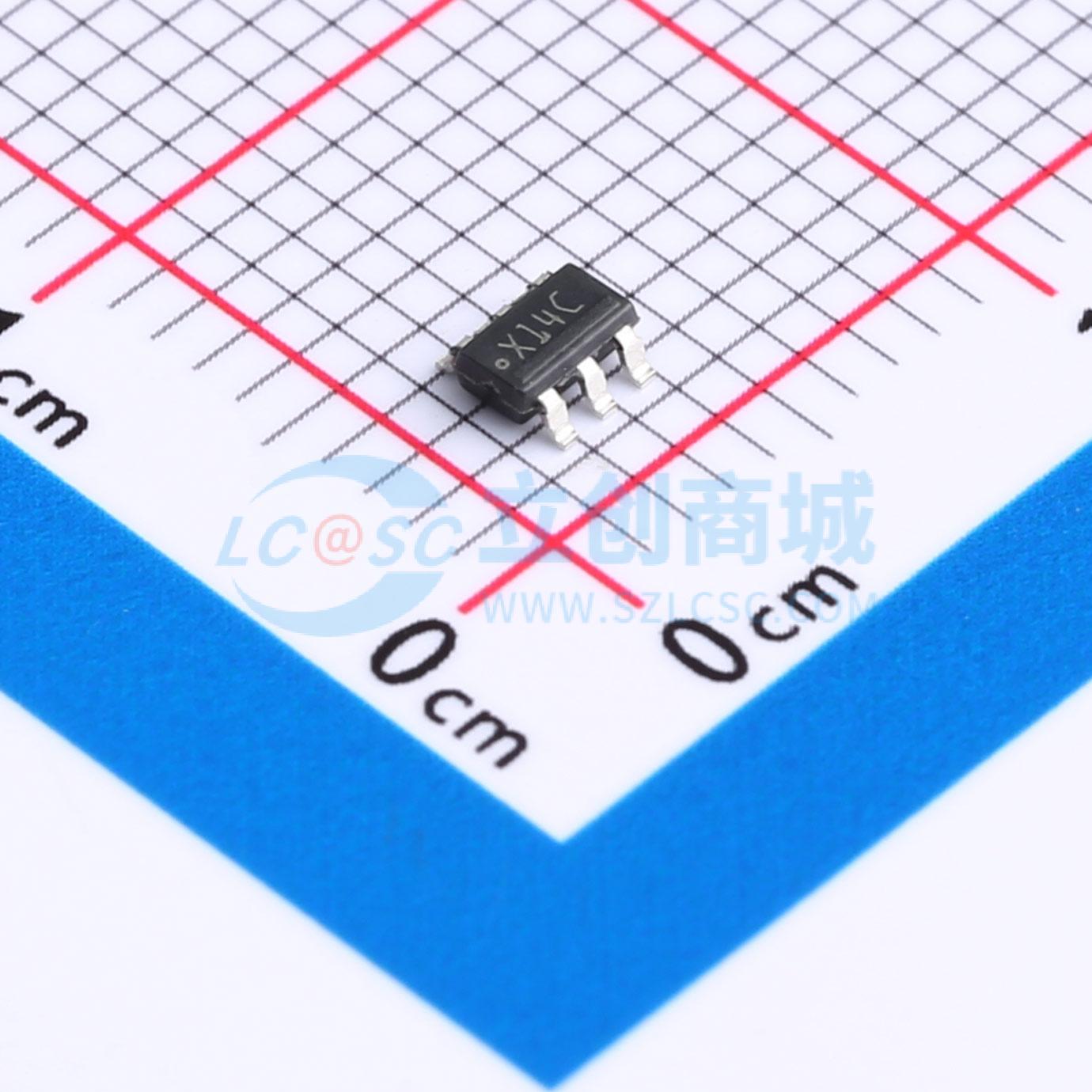

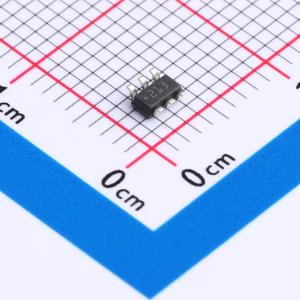

ADC101S051CIMFX/NOPB

单通道200至500ksps 10位A/D转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADC101S051 配备 SPI 的 10 位、500kSPS、1 通道 SAR ADC
品牌名称: TI(德州仪器)
商品型号: ADC101S051CIMFX/NOPB
商品编号: C2670197
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.031克(g)

商品参数

商品概述

ADC101S051是一款低功耗、单通道CMOS 10位模数转换器，具备高速串行接口。与仅在单一采样率下规定性能的传统做法不同，ADC101S051在200 ksps至500 ksps的采样率范围内进行了全面性能规定。该转换器基于逐次逼近寄存器架构，并内置跟踪保持电路。输出的串行数据为直接二进制格式，与多种标准兼容，如SPI™、QSPI™、MICROWIRE以及许多常见的DSP串行接口。 ADC101S051采用单电源供电，电源电压范围为+2.7V至+5.25V。使用+3.6V或+5.25V电源时，正常功耗分别为2.7 mW和9.7 mW。掉电功能可使在+5.25V电源下的功耗低至2.6 μW。 ADC101S051采用6引脚WSON和SOT - 23封装。ADC101S051的工作温度范围为-40°C至+85°C，ADC101S051Q的工作温度范围为-40°C至+125°C。

商品特性

在一定采样率范围内规定性能
6引脚WSON和SOT - 23封装
可变电源管理
单电源供电，电压范围2.7V - 5.25V
与SPI™/QSPI™/MICROWIRE/DSP兼容
通过AECQ100 1级认证

应用领域

便携式系统
远程数据采集
仪器仪表和控制系统
汽车领域

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	10位
	采样率	200kHz
	通道数	1
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	0.09LSB
	工作温度	-40℃~+85℃
	信噪比	61.6dB
	时钟频率(fc)	4MHz~10MHz
	ADC架构	SAR
	静态电流	750nA
