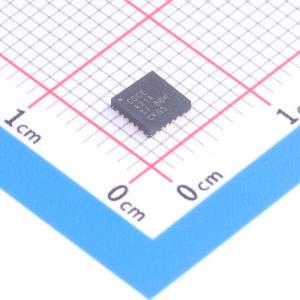

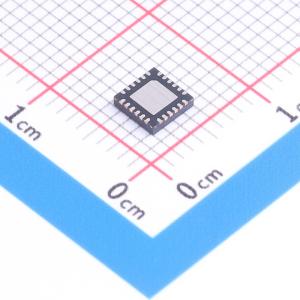

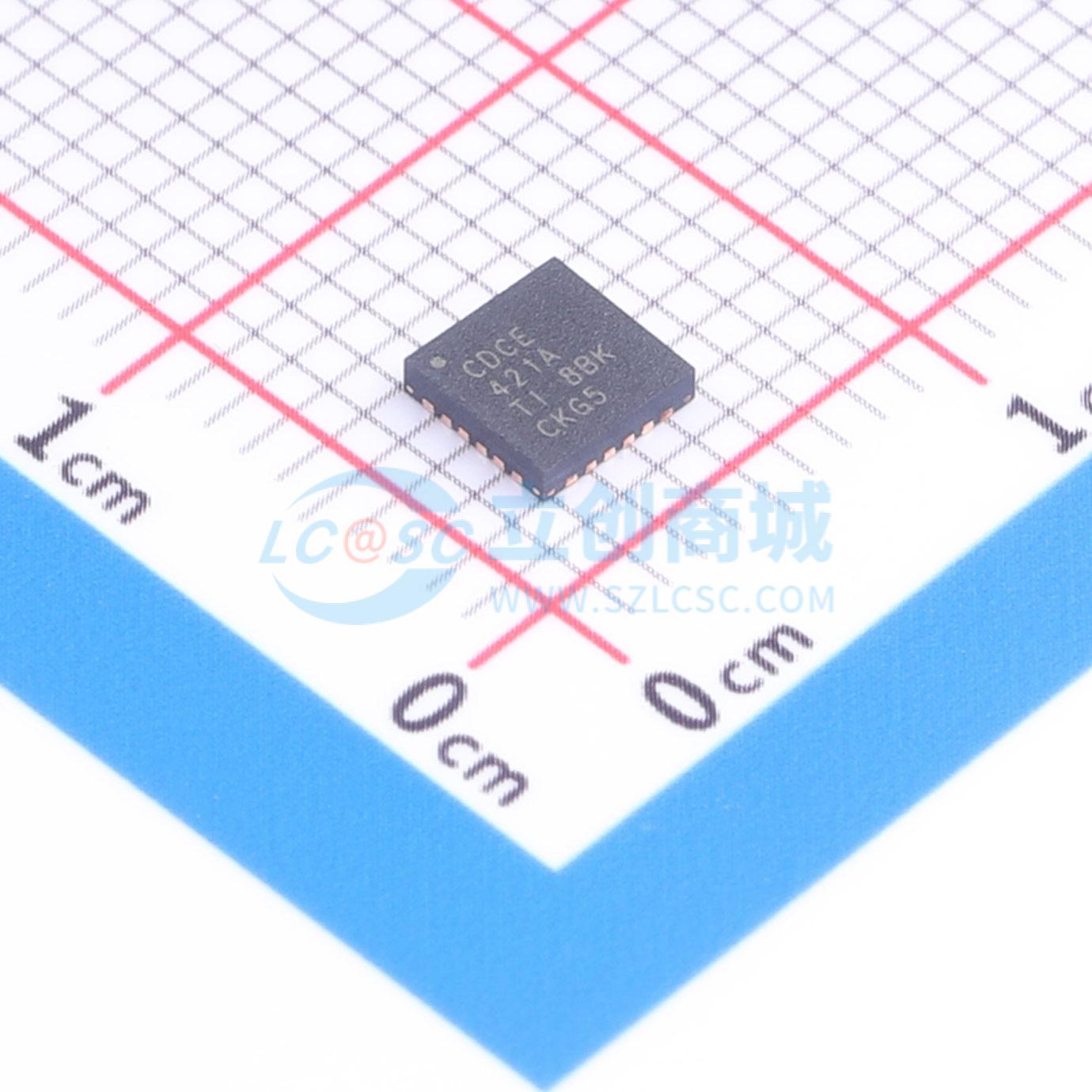

CDCE421ARGET

CDCE421A是一款高性能、低相位噪声的时钟发生器。它有两个完全集成的低噪声、基于LC的压控振荡器（VCO），工作频率范围为1.750 GHz至2.350 GHz。此外，它还集成了一个晶体振荡器，该振荡器与外部AT切割晶体配合工作，为基于锁相环（PLL）的频率合成器提供稳定的频率参考。 输出频率（fOUT）与输入晶体的频率（fXTAL）成正比。预分频器、反馈分频器、输出分频器和VCO选择决定了相对于fXTAL的输出频率。 CDCE421A支持一路差分LVDS时钟输出或一路差分LVPECL输出。所有器件设置均可通过专有的简单串行接口（SSI）进行编程。 该器件在3.3 V电源环境下工作，适用于LVPECL和LVDS输出，工作温度范围为 -40℃至 +85℃。CDCE421A采用4 mm × 4 mm的QFN - 24封装。

• 3.3 V单电源，适用于LVPECL或LVDS工作模式
• 高性能时钟倍增器，集成晶体振荡器电路和频率合成器
• 低输出抖动：典型值为380 fs RMS（10 kHz至20 MHz）
• 高频（708 MHz LVPECL）下低相位噪声：载波10 kHz处典型值为 –109 dBc/Hz，10 MHz处典型值为 –146 dBc/Hz
• 支持27.35 MHz至38.33 MHz的晶体或LVCMOS输入频率
• 输出频率范围为10.9 MHz至766.7 MHz以及875.2 MHz至1175 MHz
• 低电压差分信号（LVDS）输出，100 Ω片外差分端接，频率范围为10.9 MHz至400 MHz
• 差分低电压正发射极耦合逻辑（LVPECL）输出，频率范围为10.9 MHz至1.175 GHz
• 两个完全集成的压控振荡器（VCO）支持宽输出频率范围
• 完全集成的可编程环路滤波器
• 3.3 V电源下典型功耗：LVDS模式为274 mW，LVPECL模式为 ±50 mW
• 芯片使能控制引脚
• 简单串行接口允许在生产后进行编程
• 集成片上非易失性存储器（EEPROM），无需施加高电压即可存储设置
• 采用4 mm × 4 mm QFN - 24封装
• ESD保护超过2 kV（HBM）
• 工业温度范围： -40℃至 +85℃

• 低成本、高频晶体振荡器
