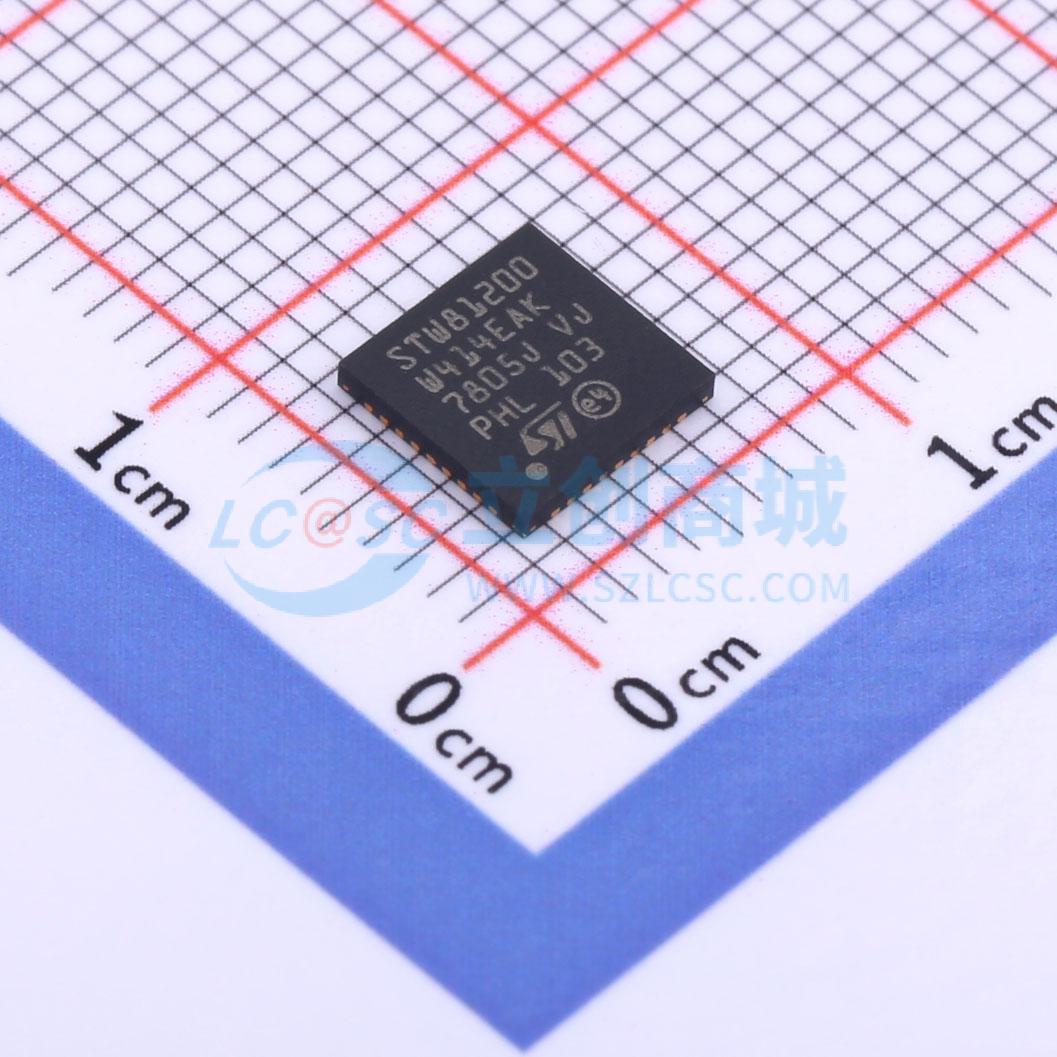

STW81200TR

STW81200是一款双架构频率合成器（分数N和整数N），具备三个低相位噪声压控振荡器（VCO），基频范围为3.0 GHz至6.0 GHz，以及一个可编程双射频输出分频级，可覆盖46.875 MHz至6 GHz的频率范围。 由于集成了低噪声低压差线性稳压器（LDO）和内部匹配的宽带射频输出，STW81200优化了最终应用的尺寸和成本。 STW81200兼容广泛的电源电压范围（3.0 V至5.4 V），为终端用户提供了极高的灵活性，可在出色性能和功耗要求之间进行权衡。低功耗功能模式（软件控制）可进一步节省功耗。 其他特性包括晶体振荡器内核、外部VCO模式和输出静音功能。

• 输出频率范围：46.875至6000 MHz
• 极低噪声
  • 归一化带内相位噪声基底：-227 dBc/Hz
  • VCO相位噪声：载波频率为4.0 GHz、偏移1 MHz时为-135 dBc/Hz
  • 噪声基底：-160 dBc/Hz
• 双架构频率合成器：分数N和整数N
• 集成VCO，具备自动中心频率校准功能
• 可编程射频输出分频比为1/2/4/8/16/32/64
• 双射频输出宽带匹配，具备可编程功率电平和平静音功能
• 具备5 V电荷泵的外部VCO选项
• 集成低噪声LDO电压稳压器
• 最大鉴相器频率：100 MHz
• 精确频率模式
• 快速锁定和减少周期滑移
• 差分参考时钟输入（符合LVDS和LVECPL标准），支持高达800 MHz的频率
• 13位可编程参考频率分频器
• 可编程电荷泵电流
• 数字锁定检测器
• 集成参考晶体振荡器内核
• 读写SPI接口
• 逻辑兼容性/容差：1.8 V/3.3 V

• 蜂窝/4G基础设施设备
• 仪器仪表和测试设备
• 有线电视
• 其他无线通信系统
