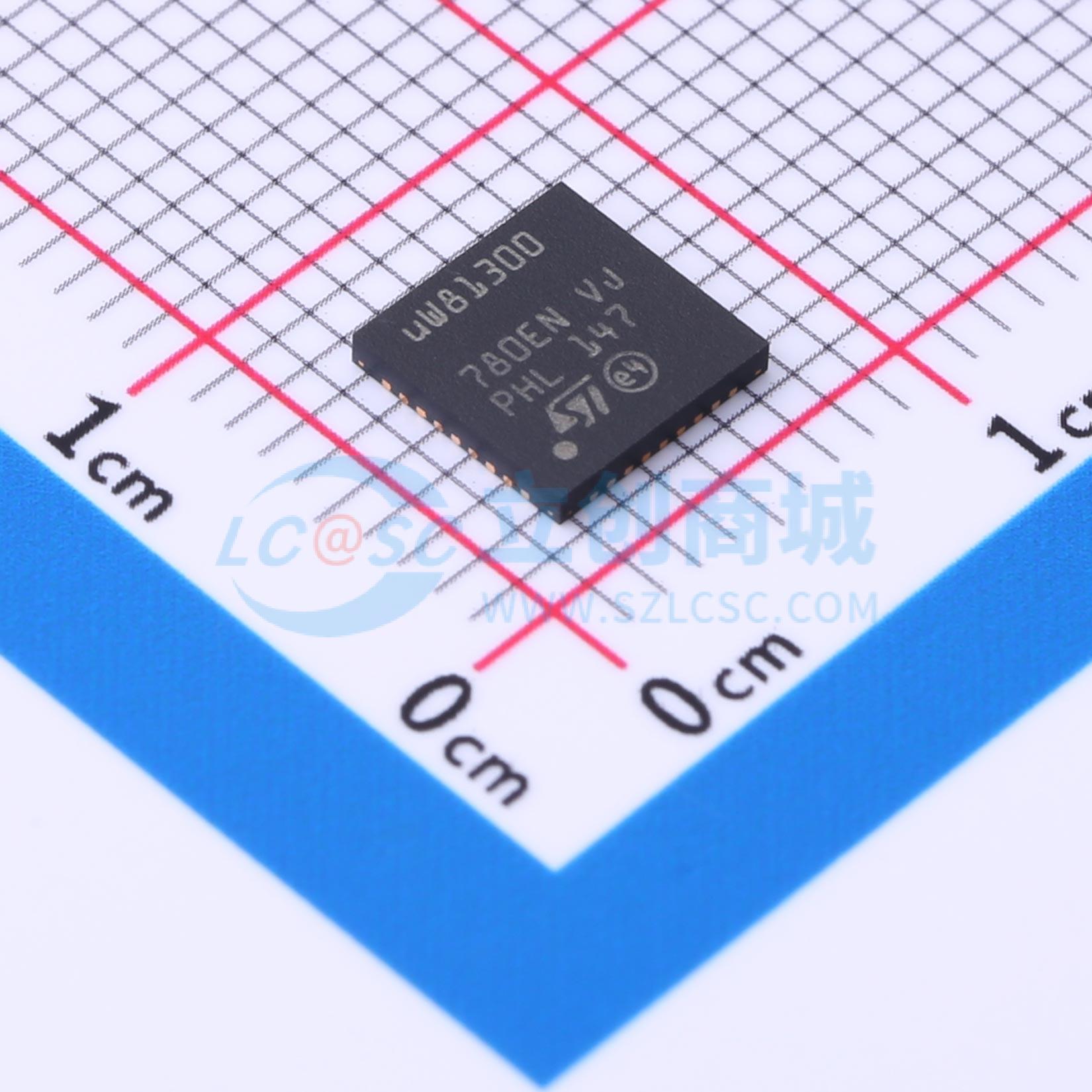

STUW81300TR

STuW81300 包含一个双架构频率合成器（小数 N 和整数 N）、四个低相位噪声压控振荡器（VCO），具备快速自动中心频率校准功能，单器件即可提供从 1.925 GHz 到 16 GHz 的超宽频率范围。 STuW81300 通过集成低噪声 LDO 稳压器和内部匹配的宽带 RF 输出，优化了最终应用的尺寸和成本。 其他特性包括晶体振荡器内核、外部 VCO 模式、输出静音功能和低功耗模式，可在电流消耗与相位噪声性能和/或输出电平之间进行权衡。

• 输出频率范围：1.925 GHz 至 16 GHz
• RF 输出 1（VCO、VCO÷2）：1.925 - 8.0 GHz
• RF 输出 2（VCO×2）：7.7 - 16.0 GHz
• 极低噪声
• 归一化相位噪声基底：-227 dBc/Hz
• VCO 相位噪声（6.0 GHz）：偏移 1 MHz 时为 -131 dBc/Hz
• 噪声基底（6.0 GHz）：-158 dBc/Hz
• 相位噪声（12 GHz）：偏移 1 MHz 时为 -125 dBc/Hz
• 噪声基底（12 GHz）：-154 dBc/Hz
• 集成 VCO，具备快速自动中心频率校准功能
• 可选带 5 V 电荷泵的外部 VCO
• 倍频器输出端的基波 VCO 抑制高于 20 dB
• 内部宽带匹配的 RF 输出，在 6 GHz 时单端输出 +6 dBm，在 12 GHz 时单端输出 +4 dBm
• 集成低噪声 LDO
• 最大鉴相器频率：100 MHz
• 精确频率模式
• 差分参考时钟输入（符合 LVDS 和 LVECPL 标准），支持高达 800 MHz
• 集成参考晶体振荡器内核
• 读写 SPI 接口
• 逻辑兼容性/容差：1.8 V/3.3 V
• 电源电压：3.0 V 至 5.4 V
• 小尺寸外露焊盘 VFQFPN36 封装，6x6x1.0 mm
• 工艺：0.25 μm SiGe BICMOS

• 基础设施设备
• 地面应用的卫星通信
• 其他无线通信系统
