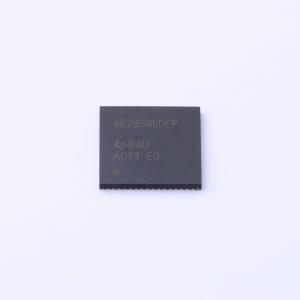

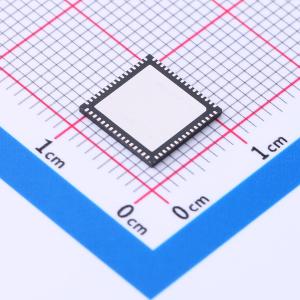

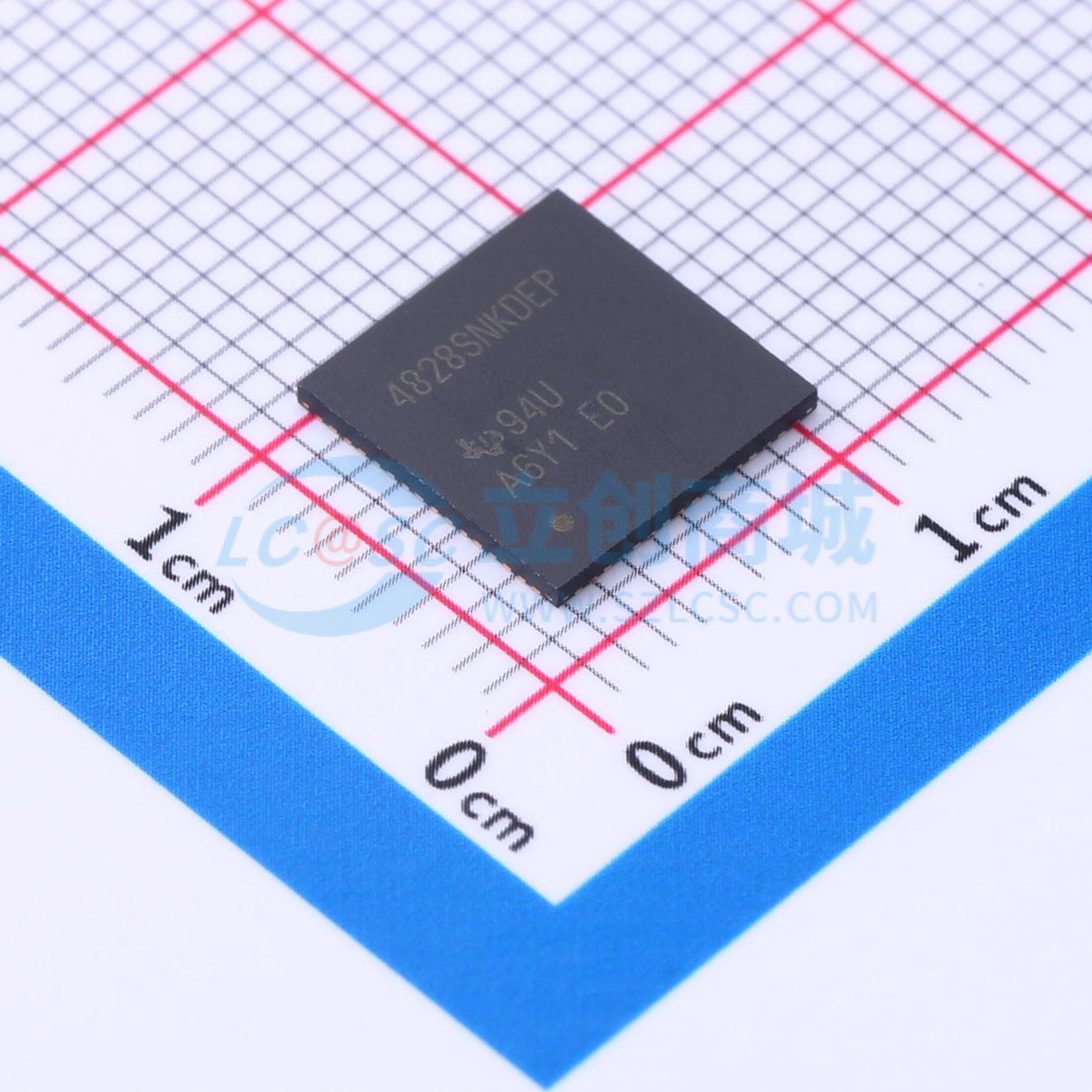

LMK04828SNKDTEP

描述: LMK04828-EP 温度范围为 -55°C 至 105°C 且符合 JESD204B 标准的超低噪声时钟抖动消除器
品牌名称: TI(德州仪器)
商品型号: LMK04828SNKDTEP
商品编号: C2662667
商品封装: WQFN-64-EP(9x9)
包装方式: 编带
商品毛重: 2.5克(g)

商品参数

商品概述

LMK04828-EP器件是支持JESD204B的高性能时钟调节器。 PLL2的14个时钟输出可配置为使用器件时钟和SYSREF时钟驱动七个JESD204B转换器或其他逻辑器件。SYSREF可采用直流和交流耦合方式提供。这不限于JESD204B应用，14个输出中的每个输出都可单独配置为传统时钟系统的高性能输出。高性能结合诸如功率与性能权衡能力、双VCO、动态数字延迟、保持模式和无毛刺模拟延迟等特性，使LMK04828-EP成为提供灵活高性能时钟树的理想选择。

商品特性

镀金键合线
温度范围：–55至+105 ℃
引脚镀层：SnPb
最大分配频率：3.2 GHz
支持JESD204B
超低均方根抖动
88 fs均方根抖动（12 kHz至20 MHz）
91 fs均方根抖动（100 Hz至20 MHz）
245.76 MHz时噪声基底为–162.5 dBc/Hz
PLL2最多可提供14个差分器件时钟
最多可提供7个SYSREF时钟
最大时钟输出频率3.2 GHz
PLL2提供LVPECL、LVDS、HSDS、LCPECL可编程输出
PLL1最多可提供1个缓冲VCXO/晶体输出 – LVPECL、LVDS、2xLVCMOS可编程
多模式：双PLL、单PLL和时钟分配
最多3个冗余输入时钟
自动和手动切换模式
无中断切换和信号丢失检测
集成低噪声晶体振荡器电路
输入时钟丢失时的保持模式
PLL2归一化[1 Hz]PLL噪声基底为–227 dBc/Hz
鉴相器速率高达155 MHz
OSCin频率倍增器
两个集成低噪声VCO
50%占空比输出分频，1至32（偶数和奇数）
精密数字延迟，动态可调
25 ps步进模拟延迟
3.15 V至3.45 V工作电压
封装：64引脚WQFN（9.0 mm × 9.0 mm × 0.8 mm）

应用领域

无线基础设施
数据转换器时钟
网络、SONET/SDH、DSLAM

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 3 个)

个

起订量：3 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	3.2GHz
	工作电压	3.15V~3.45V

	属性	参数值
	输出通道数	15
	工作温度	-55℃~+105℃
