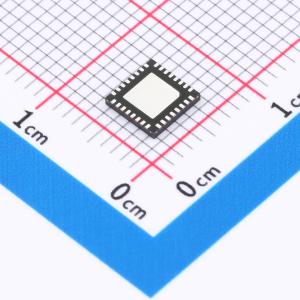

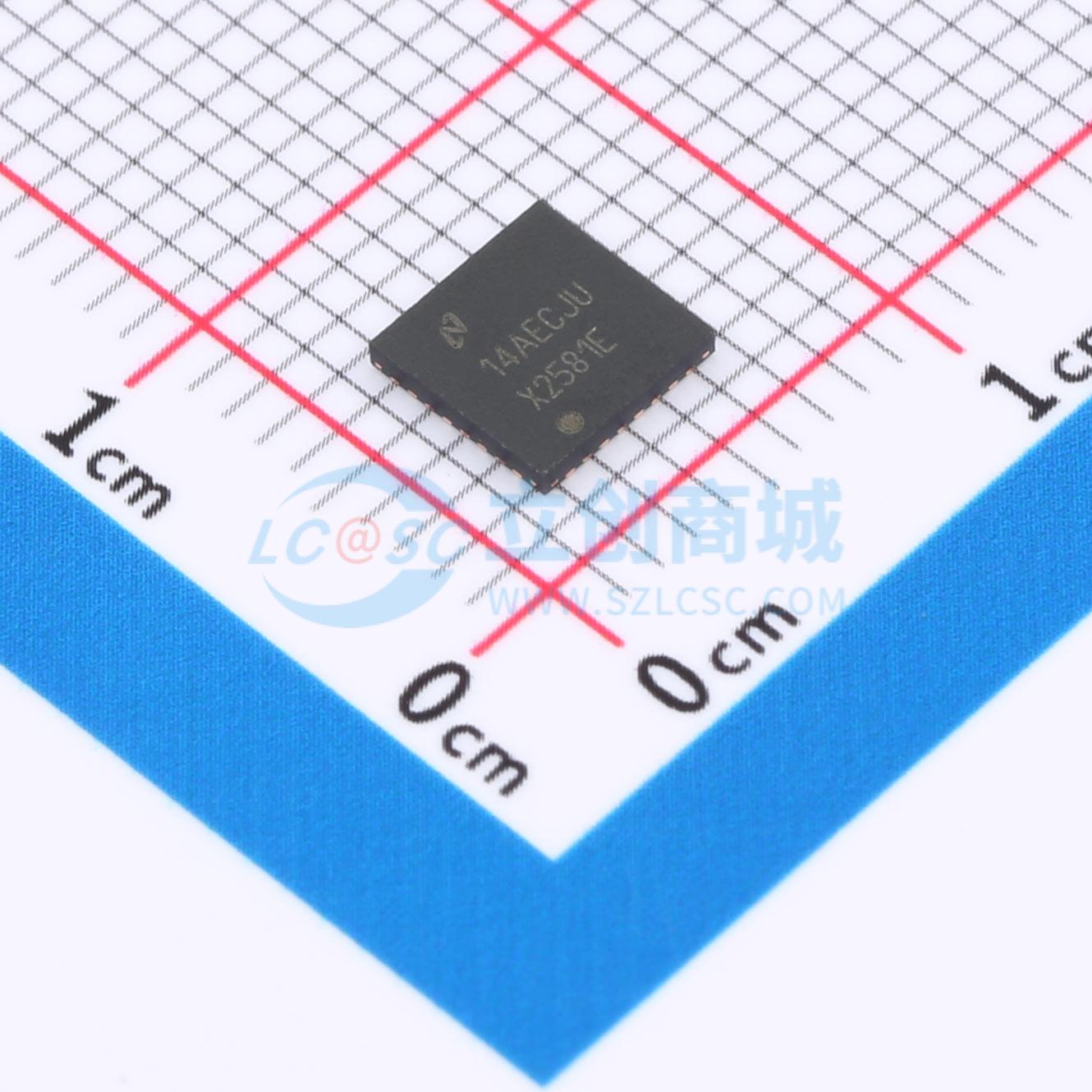

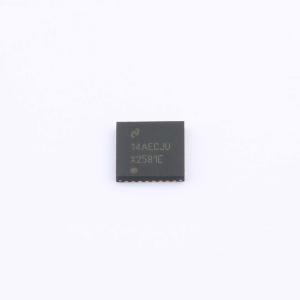

LMX2581ESQE/NOPB

LMX2581E 具有集成VCO 的宽带频率合成器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMX2581E 具有集成 VCO 的 3.8GHz 宽带频率合成器
品牌名称: TI(德州仪器)
商品型号: LMX2581ESQE/NOPB
商品编号: C2662650
商品封装: WQFN-32-EP(5x5)
包装方式: 编带
商品毛重: 0.866667克(g)

商品参数

	属性	参数值
	输出通道数	2
	工作温度	-40℃~+85℃
	时钟/振荡器	内置；外置

商品概述

LMX2581E是一款低噪声宽带频率合成器，集成有Δ - Σ分数N锁相环(PLL)、多核VCO、可编程输出分频器以及两个差动输出缓冲器。VCO的频率范围为1880MHz至3800MHz，既可以直接发送至输出缓冲器，也可以进行2至38范围内的分频。每个缓冲器在2700MHz频率下都能够提供 - 3dBm至+12dBm范围内的输出功率。该器件集成有低噪声、低压降稳压器(LDO)，用于实现出色的抗扰度和稳定性能。

该合成器是高度可编程的器件，用户可通过编程优化其性能。在分数模式下，分母和调制器阶数均可编程，并且还可以配置抖动。用户还能够直接指定VCO内核或者完全旁路掉内部VCO。该器件还包含断电、快速锁定、自动静音以及锁定检测等便捷功能。所有寄存器均可通过简单的3线接口进行编程，并且还提供读回功能。LMX2581E通过3.3V单电源供电运行，并且采用32引脚5.0mm×5.0mm超薄型四方扁平无引线(WQFN)封装。

商品特性

输出频率：50MHz至3800MHz
输入时钟频率高达900MHz
相位检测器速率高达200MHz
支持分数和整数两种模式
标准化锁相环(PLL)相位噪声为–229dBc/Hz
标准化PLL 1/f噪声为–120.8dBc/Hz
对于2.5GHz载波，1MHz偏移时的压控振荡器(VCO)相位噪声为–137dBc/Hz
整数模式下的抖动为100fs（均方根(RMS)）
可编程的分数调制器阶数
可编程的分数分母
高达12dBm的可编程输出功率
可编程的32级电荷泵电流
提供相应的可编程选项以使用外部VCO
数字锁定检测
3线串行接口和读回功能
单电源电压范围：3.15V至3.45V
支持最低至1.6V的逻辑电平

应用领域

无线基础设施（通用移动通信系统(UMTS)、长期演进技术(LTE)、全球微波互联接入(WiMax)、多标准基站）
无线宽带
测试和测量
时钟发生

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	三线式接口
	最大输出频率	3800MHz
	工作电压	3.15V~3.45V
