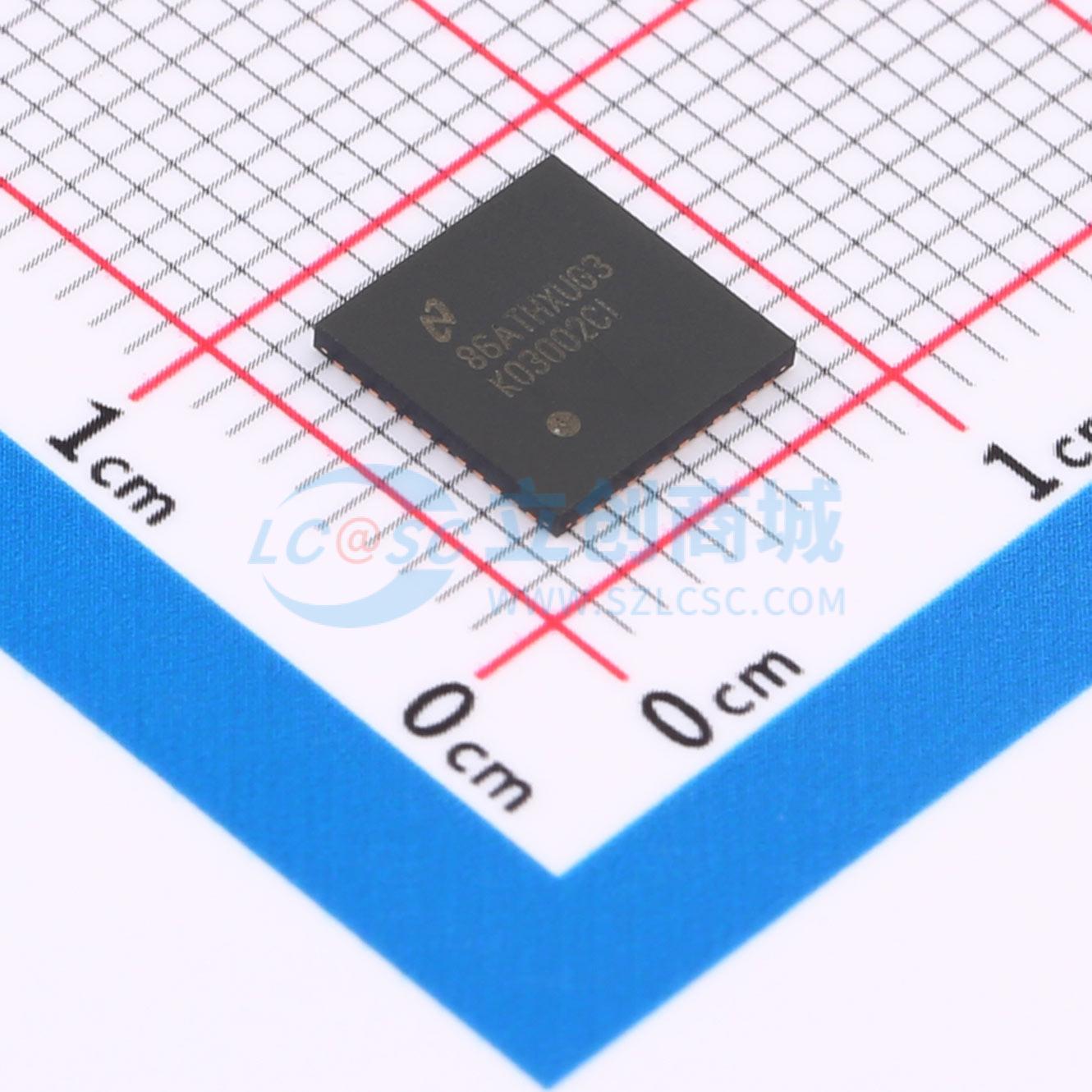

温馨提醒：图片仅供参考，商品以实物为准

LMK03002CISQ/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMK03002 具有集成 VCO 的 1566 至 1724MHz、800FS RMS 抖动、精密时钟调节器
品牌名称: TI(德州仪器)
商品型号: LMK03002CISQ/NOPB
商品编号: C2662647
商品封装: WQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.166667克(g)

商品参数

商品概述

LMK03002/LMK03002C精密时钟调节器集抖动清理/修复、倍频和参考时钟分配功能于一体。该器件集成了压控振荡器（VCO）、高性能整数N锁相环（PLL）、部分集成式环路滤波器和四个LVPECL时钟输出分配模块。每个时钟分配模块包含一个可编程分频器、一个相位同步电路、一个可编程延迟器、一个时钟输出多路复用器和一个LVPECL输出缓冲器。这使得参考时钟的多个整数倍相关且经过相位调整的副本能够分配给四个系统组件。该时钟调节器采用48引脚WQFN封装，且与同系列的其他时钟器件引脚兼容。

商品特性

集成超低相位噪声本底的VCO
集成归一化相位噪声贡献达 -224 dBc/Hz的出色整数N PLL
时钟发生器性能（10 Hz - 20 MHz）
- LMK03002C：200 fs均方根抖动
抖动清理器性能等级（12 kHz至20 MHz）
- LMK03002：800 fs均方根抖动
- LMK03002C：400 fs均方根抖动
VCO频率：1566至1724 MHz
时钟输出频率范围为1至862 MHz
4个LVPECL时钟输出
部分集成式环路滤波器
每个时钟输出均设有专用分频器和延迟模块
时钟器件引脚兼容系列
3.15至3.45 V工作电压
封装：48引脚WQFN（7.0×7.0×0.8 mm）

应用领域

数据转换器时钟
网络、SONET/SDH、DSLAM
无线基础设施
医疗
测试与测量

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	最大输出频率	1724MHz
	工作电压	3.15V~3.45V

	属性	参数值
	输出通道数	4
	工作温度	-40℃~+85℃
