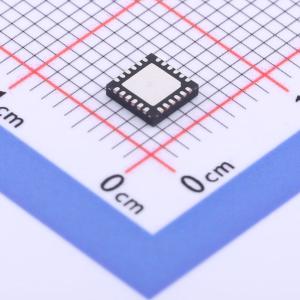

LNBH25PQR

LNB电源和控制IC，带升压和I2C接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LNB供电和控制IC，带升压和I2C接口
品牌名称: ST(意法半导体)
商品型号: LNBH25PQR
商品编号: C2655433
商品封装: QFN-24-EP(4x4)
包装方式: 编带
商品毛重: 0.001克(g)

商品概述

LNBH25专为模拟和数字卫星接收器、卫星电视和卫星电脑卡而设计，是一款单片电压调节器和接口IC，采用4x4 QFN24封装。它专门用于为天线碟中的LNB下变频器或多开关盒提供13/18 V电源和22 kHz音调信号。在该应用领域，它提供了一个完整的解决方案，具有极低的元件数量和低功耗，同时设计简单且具备I²C标准接口。

商品特性

LNB和I²C总线之间的完整接口
内置DC-DC转换器，适用于单12 V电源操作，效率高（典型值：0.5 A时为93%）
可通过外部电阻选择输出电流限制
符合主要卫星接收器输出电压规格（15个可编程级别）
精确的内置22 kHz音调发生器符合广泛接受的标准
即使在空载条件下也能保证22 kHz音调波形的完整性
低压降后置调节器和高效升压PWM，集成功率N-MOS，实现低功耗
LPM功能（低功耗模式）可降低功耗
具有I²C诊断位的过载和过温内部保护
LNB短路动态保护
输出功率引脚具备±4 kV ESD耐受性

应用领域

机顶盒卫星接收器
电视卫星接收器
电脑卡卫星接收器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	8V~16V

	属性	参数值
	拓扑结构	升压式
	开关管(内置/外置)	内置
