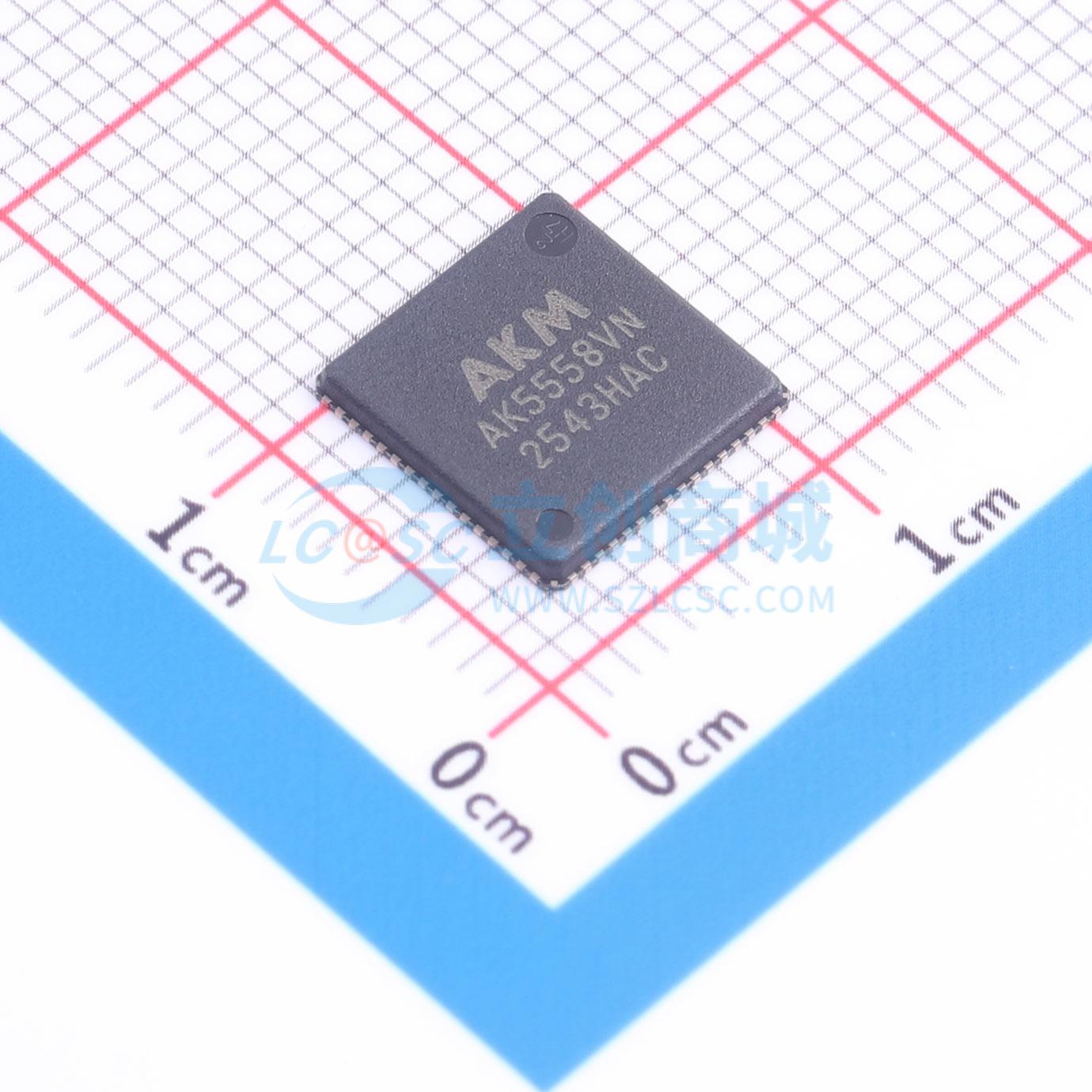

温馨提醒：图片仅供参考，商品以实物为准

AK5558VN

8通道差分32位ΔE ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AK555x系列是一款适用于数字音频系统的32位、768 kHz采样、差分输入A/D转换器。它在保持低功耗性能的同时，实现了115 dB的动态范围和106 dB的信纳比（S/(N+D)）。AK5558集成了一个8通道A/D转换器，适用于混音器和多通道录音机
品牌名称: AKM
商品型号: AK5558VN
商品编号: C2655448
商品封装: VFQFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

AK555x系列是一款用于数字音频系统的32位、768 kHz采样、差分输入A/D转换器。它在保持低功耗性能的同时，实现了115 dB的动态范围和106 dB的信纳比（S/(N+D)）。 AK5558集成了一个8通道A/D转换器，适用于混音器和多通道录音机。它集成了四种类型的数字滤波器，可根据音质偏好进行选择。通过支持TDM音频格式，AK5558可以轻松连接到DSP。此外，它支持高达11.2MHz的DSD输出。通道求和功能在8转4模式下将动态范围提高到118 dB，在8转2模式下提高到121 dB，在8转1模式下提高到124 dB。

商品特性

采样率：8 kHz - 768 kHz
输入：全差分输入
信纳比（S/(N+D)）：106 dB
动态范围（DR）：115 dB（8转4模式：118 dB，8转2模式：121 dB，8转1模式：124 dB）
信噪比（S/N）：115 dB（8转4模式：118 dB，8转2模式：121 dB，8转1模式：124 dB）
内部滤波器：四种类型的低通滤波器（LPF）、数字高通滤波器（HPF）
电源：4.5 - 5.5 V（模拟），1.7 - 1.98 V或3.0 - 3.6 V（数字）
输出格式：PCM模式：24/32位最高有效位对齐，I2S或TDM；DSD模式：原生DSD 64、128、256；通过优化数据放置模式，在TDM模式下实现最大时隙效率
级联TDM接口：TDM512：fs = 48 kHz；TDM256：fs = 96 kHz或48 kHz；TDM128：fs = 192 kHz、96 kHz或48 kHz
工作模式：主模式和从模式
检测功能：输入溢出标志
串行接口：三线串行和I²C微处理器接口（也可进行引脚设置）
功耗：261 mW（ΔVDD = 5.0 V，TVDD = 3.3V，fs = 48kHz）
封装：64引脚QFN

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	32
	通道数	8
	工作电压	3V~3.6V；1.7V~1.98V；5V
	接口类型	-
	芯片类型参数/描述	音频ADC

	属性	参数值
	工作温度	-40℃~+105℃
	基准电压值	4.5V
	数据速率	11.2MHz
	采样率	768000Hz
	静态电流	10uA
