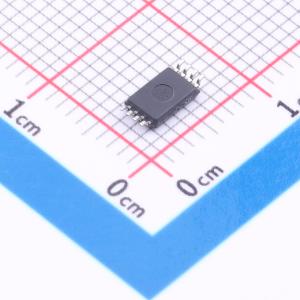

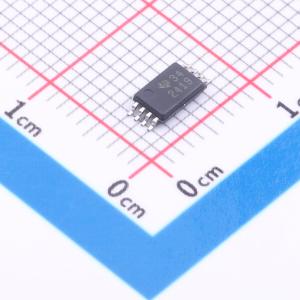

温馨提醒：图片仅供参考，商品以实物为准
TPS2419PWR
N+1 和 ORing 电源轨控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS2419 具有使能功能的 0.8V 至 16.5V、1.2A IQ、291uA Igate 拉电流、N+1 和 OR-ing 电源轨控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS2419PWR
- 商品编号
- C2653627
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~16.5V | |
| 导通电阻 | - | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP) |
商品概述
TPS2419控制器与外部N沟道MOSFET配合使用，能以MOSFET的效率实现类似或门二极管的反向电流保护功能。TPS2419可用于在N+1配置中将多个电源组合到公共总线，或组合冗余输入电源总线。
TPS2419的应用范围广泛，涵盖服务器和电信等各类系统。这些应用通常具备N+1冗余电源、冗余电源总线，或两者皆有。冗余电源必须具备类似二极管或门的功能，以防止在故障和热插拔期间出现反向电流。
精确的电压感应和可编程关断阈值，使该器件能够根据各种不同的应用场景和总线特性进行定制化操作。TPS2419设有使能引脚，允许系统在轻载、高噪声条件下强制关断MOSFET。
商品特性
- 控制外部FET，适用于N+1和或门应用
- 控制3V至16.5V的总线，具备外部使能功能
- N沟道MOSFET控制，器件快速关断可保护总线完整性
- 可编程关断阈值
- 软开启功能可减少总线瞬变
- 工业温度范围：-40℃至85℃
- 8引脚TSSOP和SOIC封装
应用领域
- N+1电源
- 服务器刀片
- 电信系统
- 高可用性电源模块
