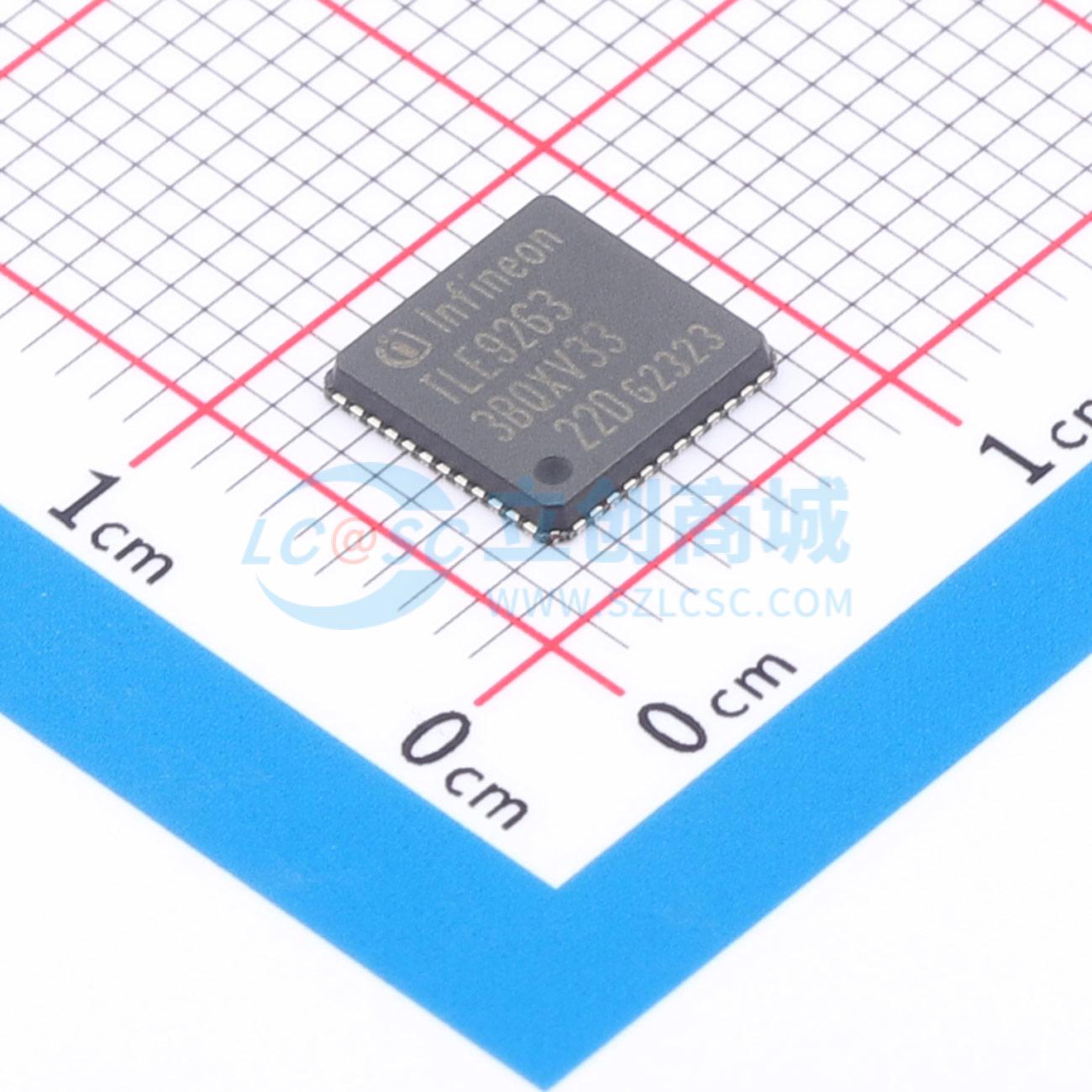

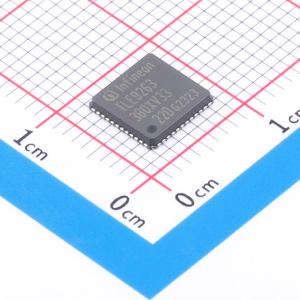

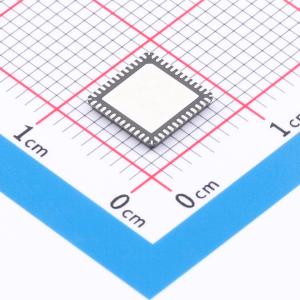

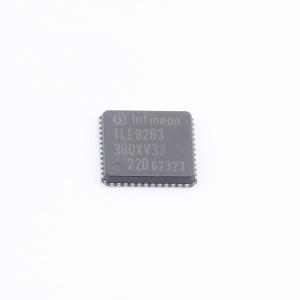

温馨提醒：图片仅供参考，商品以实物为准
TLE9263BQXV33XUMA1
TLE9263BQXV33XUMA1
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- TLE9263BQXV33XUMA1
- 商品编号
- C2652927
- 商品封装
- VQFN-48-EP(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
参数完善中
商品概述
集成电压调节器、电源管理功能、支持CAN FD的高速CAN收发器和多路LIN收发器的车身系统IC。具备多路高边开关和高压唤醒输入。
商品特性
-
两个集成的低压降稳压器：
- 主稳压器（5V 或 3.3V，最高 250mA）
- 辅助稳压器（5V，最高 100mA），带离板使用保护
-
电压稳压器（5V、3.3V 或 1.8V）可配置外部PNP晶体管用于离板使用或负载共享
-
1个高速CAN收发器，支持高达5 Mbit/s的FD通信，具有根据ISO 11898-2:2016 & SAE J2284的CAN部分网络和CAN FD容错模式
-
2个LIN 2.2/ISO 17987-4/SAE J2602 LIN收发器
-
4个高边输出7Ω典型值，2个高压GPIO，3个高压唤醒输入
-
集成故障安全和监控功能，例如故障安全、看门狗、中断和复位输出
-
16位SPI用于配置和诊断
-
在停止模式和睡眠模式下非常低的静态电流消耗
-
周期性循环唤醒在SBC正常模式和停止模式
-
周期性循环检测在SBC正常模式、停止模式和睡眠模式
-
3.3V低压降稳压器，250mA
-
5V低压降稳压器，100mA，具有离板使用保护功能
-
驱动外部PNP晶体管的低压降稳压器：
- 负载共享配置下的3.3V或独立配置下的3.3V/1.8V，具有离板使用保护功能
- 通过分流电阻限制电流（使用470mΩ外部分流电阻时最高350mA）在独立配置下
-
高速CAN收发器：
- 完全符合HS-CAN标准ISO 11898-2:2016
- 支持高达5 Mbps的CAN FD通信
-
两个LIN 2.2/ISO 17987-4/SAE J2602 LIN收发器，具有可配置的TXD超时特性和LIN闪存模式
-
完全符合“汽车应用中LIN、CAN和FlexRay接口的硬件要求”修订版1.3，2012-05-04
-
四个高边输出7Ω典型值
-
专用于高边输出的电源引脚
-
两个通用高压输入和输出（GPIO），可配置为额外的故障输出、唤醒输入、低边开关或高边开关
-
三个通用高压唤醒输入，用于电压电平监测
-
交替高压测量功能，例如电池电压感应
-
可配置的唤醒源
-
复位输出
-
可配置的超时和窗口看门狗
-
最多三个故障输出（取决于配置）
-
过温及短路保护功能
-
宽电源输入电压和温度范围
-
与所有SBC系列TLE926x和TLE927x软件兼容
-
绿色产品（符合RoHS）& AEC认证
-
PG-VQFN-48无引脚裸露焊盘功率封装，带有引脚尖端检查（LTI）功能以支持自动光学检查（AOI）
应用领域
- 车身控制模块（BMC）
- 无钥匙进入和启动模块
- 网关应用
- 制冷、通风和空调（HVAC）
- 座椅、车顶、尾门、拖车、车门及其他闭合模块
- 灯光控制模块
- 换挡器和选择器
