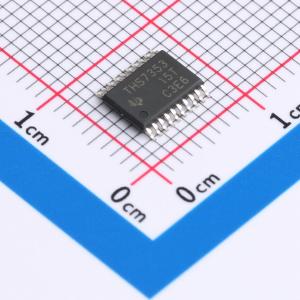

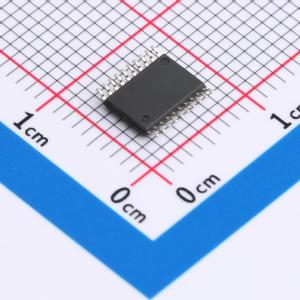

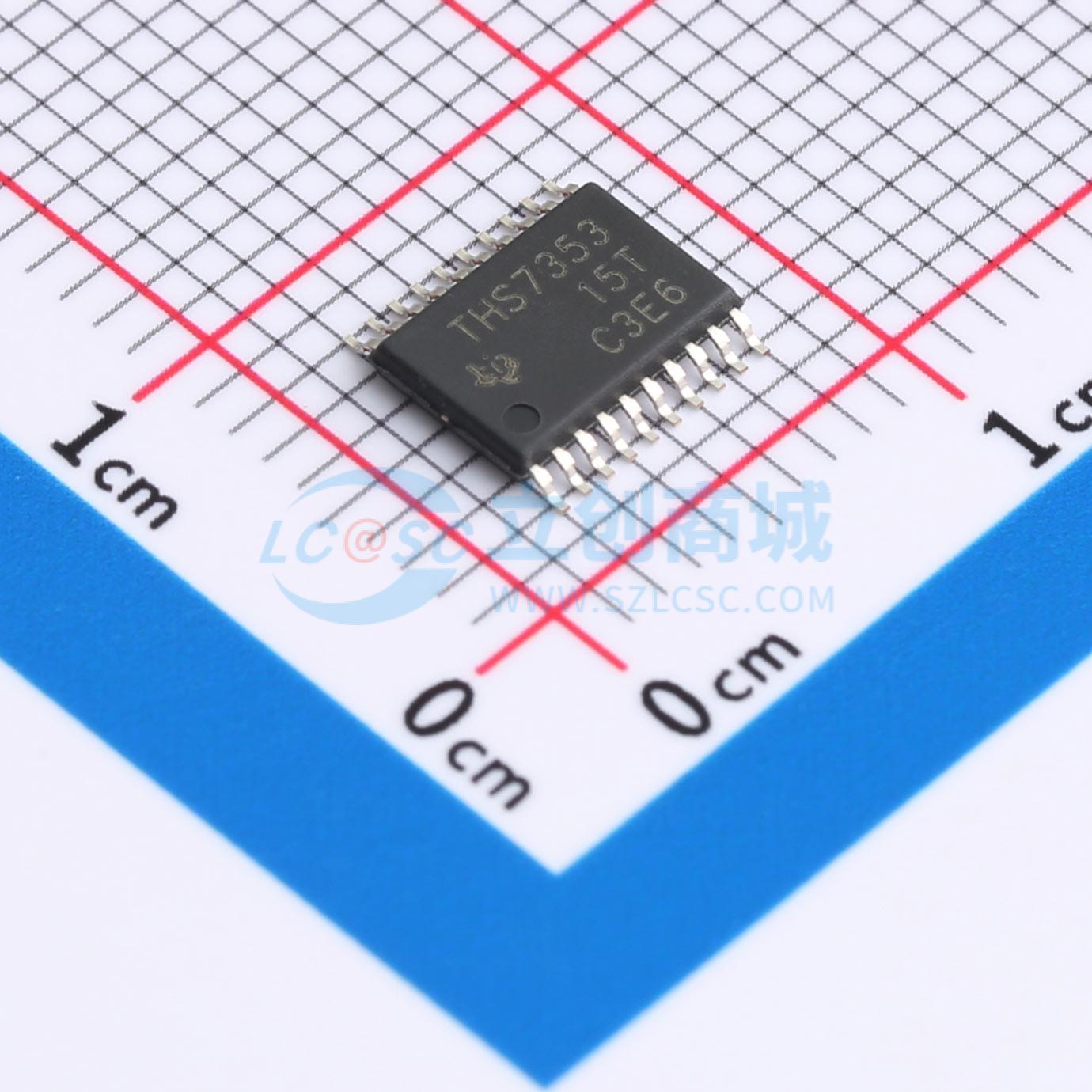

温馨提醒：图片仅供参考，商品以实物为准

THS7353PWR

带I2C控制的低功耗三通道视频缓冲器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: THS7353 具有 I2C 控制、可选滤波器、0dB 增益、2:1 MUX 的 3 通道低功耗视频放大器
品牌名称: TI(德州仪器)
商品型号: THS7353PWR
商品编号: C2652733
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.41克(g)

商品参数

	属性	参数值
	输入失调电压(Vos)	85000uV
	输入偏置电流(Ib)	18.8mA
	工作温度	-40℃~+85℃
	输入失调电压温漂(Vos TC)	20uV/℃
	静态电流(Iq)	16200uA
	功能特性	直流钳位/直流恢复；滤波器旁路；可切换增益控制；使能/关断功能；抗混叠/重建滤波器；可编程增益；输入缓冲器
	输出电流	70mA

商品概述

THS7353是低功耗、单电源供电的3通道集成视频缓冲器，采用硅锗SiGe BiCom-III工艺制造，集成可选的5阶巴特沃斯抗混叠/DAC重建滤波器，可消除数据转换器镜像。各通道所有功能均可通过I²C单独配置，灵活性强，可适配各类应用。输出为轨到轨输出级，支持交流与直流耦合应用，带有外部增益调节引脚，可对增益进行微调，可用于线路驱动、补偿线缆损耗或Sin-X/X补偿。集成2:1输入多路复用器，支持接入多种输入源，可选择不同的输入偏置模式，满足不同输入耦合需求。电源工作范围为2.7V至5V，总静态电流低，禁用状态下电流小于1μA，具备静音控制功能，适合低功耗应用场景。不同截止频率的滤波器可适配不同规格的视频信号，滤波器旁路后可获得150MHz带宽，压摆率可达300V/μs。

商品特性

提供3路视频缓冲，支持CVBS、S-Video、标清/增强标清/高清Y'P'B'P'R以及G'B'R'R'G'B'视频
所有功能均可通过I²C控制
集成5阶巴特沃斯特性低通滤波器
滤波器支持选择9MHz、16MHz、35MHz截止频率，也可旁路滤波器获得150MHz带宽
支持多种可选输入偏置模式：带同步尖端钳位的交流耦合、带偏置的交流耦合、带250mV输入偏移的直流耦合、直流耦合
集成2:1输入多路复用器，支持接入多个输入源
外部增益控制范围为0dB至14dB
支持2.7V至5V单电源供电
3.3V供电条件下总静态电流低至16.2mA
具备禁用和静音控制功能，禁用状态下工作电流小于1μA
采用轨到轨输出，支持交流或直流输出耦合
差分增益/相位低至0.15 / 0.3°

应用领域

高清电视视频缓冲
PVR/DVDR视频缓冲
投影仪视频缓冲
USB/便携式低功耗视频缓冲

	属性	参数值
	商品目录	视频放大器
	放大器数	3
	滤波器阶数	5
	带宽(-3db)	150MHz
	压摆率(SR)	300V/us
	微分增益	0.15%
	微分相位	0.3deg
