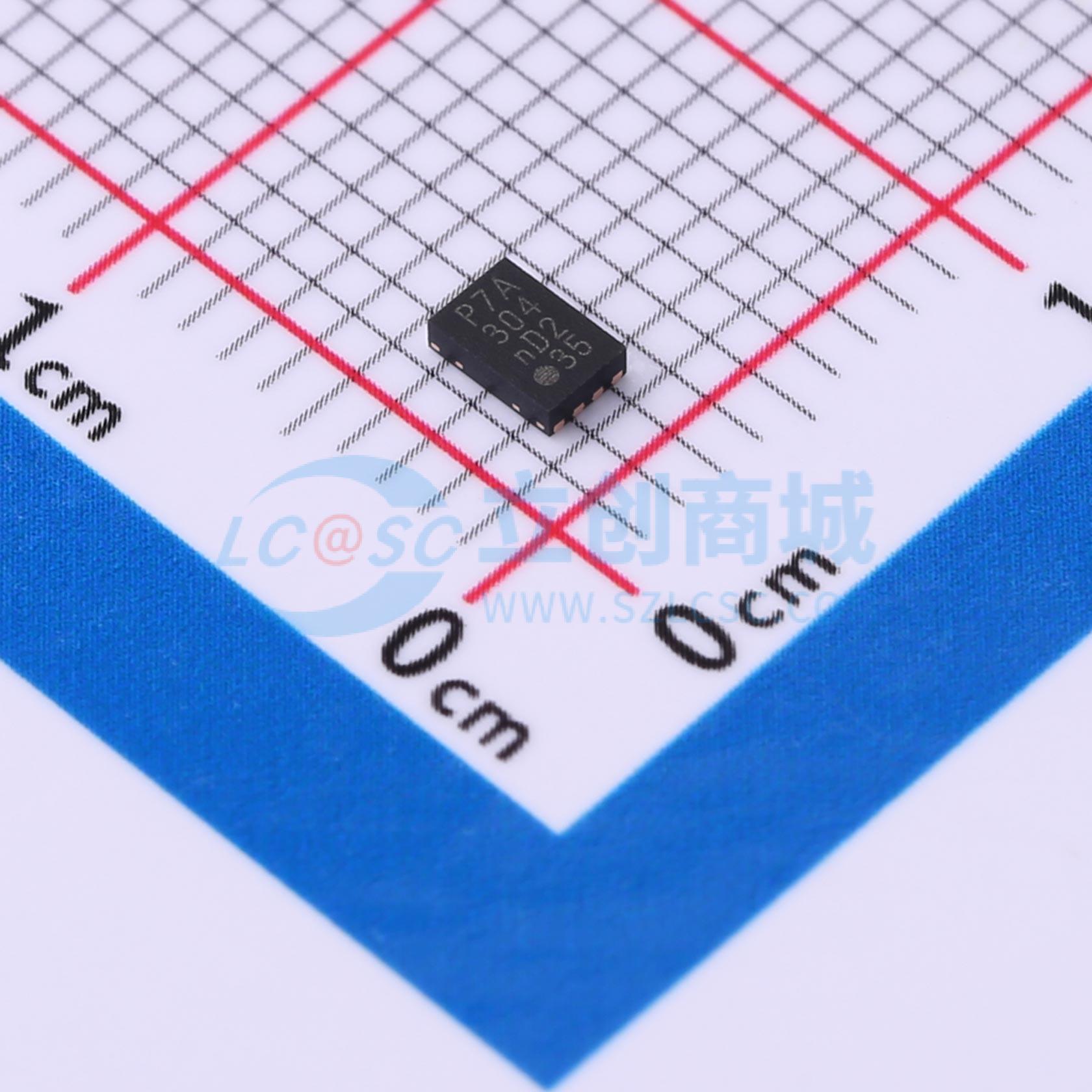

PCA9617ATPZ

5通道I2C总线集线器

描述

是一款CMOS集成电路，可在低电压（0.3 V至5.5 V）和较高电压（2.2 V至5.5 V）的快速模式增强版（Fm+1）I²C总线或SMBus应用中实现电平转换。在电平转换期间保留I²C总线系统的所有操作模式和特性，还能通过为数据（SDA）和时钟（SCL）线提供双向缓冲来扩展I²C总线，从而在1 MHz时允许两侧总线电容达到540 pF，在较低速度下可达4000 pF。使用该产品可使系统设计人员在电压和电容方面隔离总线的两部分。SDA和SCL引脚具有过压耐受性，且在产品未供电时呈高阻抗状态。2.2 V至5.5 V的总线端口B驱动器具有静态电平偏移，而可调电压的总线端口A驱动器可消除静态偏移电压。这使得端口B上的低电平转换为端口A上接近0 V的低电平，以适应低电压逻辑的较小电压摆幅

品牌名称

NXP(恩智浦)

商品型号

PCA9617ATPZ

商品编号

C2652406

商品封装

HWSON-8-EP(2x3)​

包装方式

编带

商品毛重

0.25克(g)
