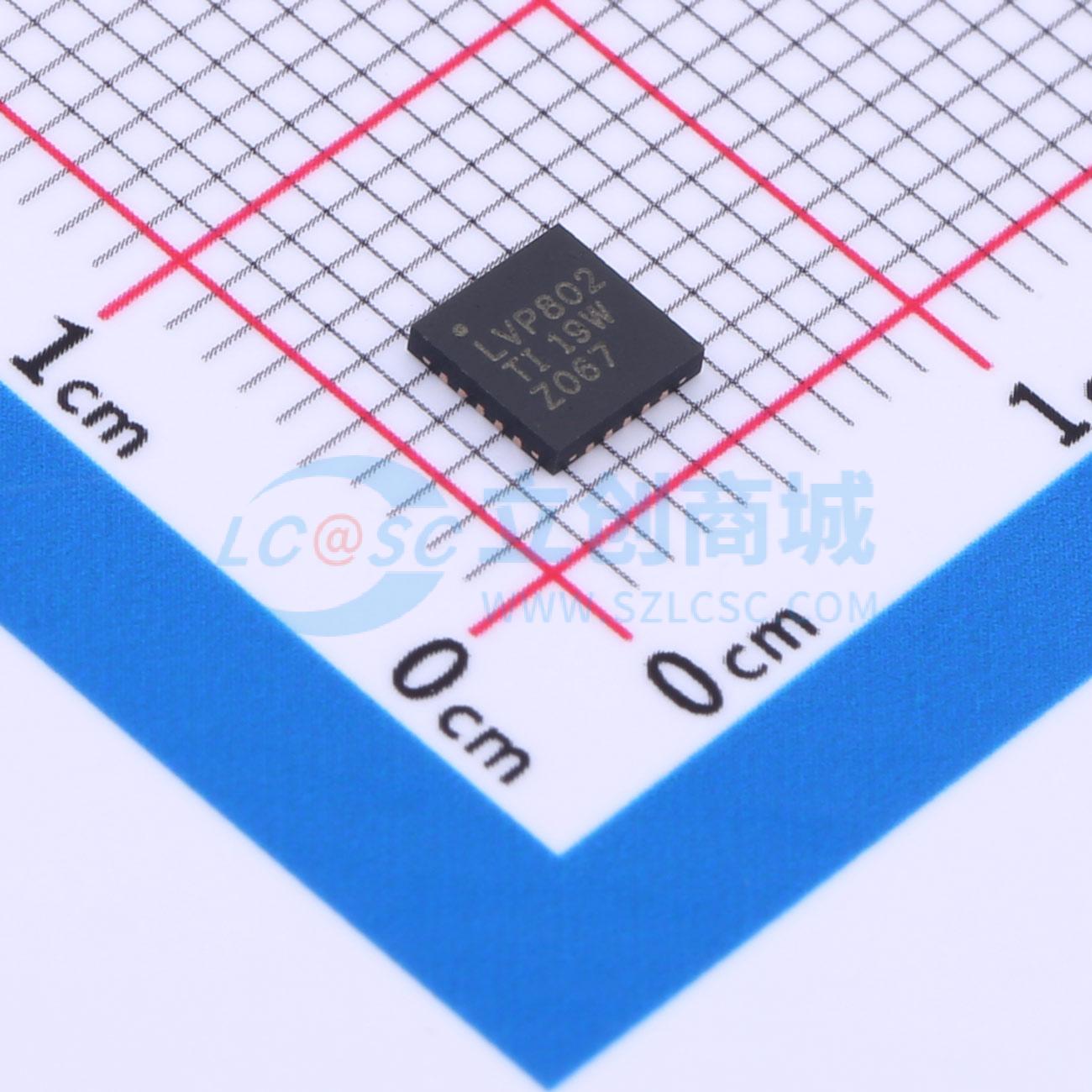

SN75LVPE802RTJR
双通道 8Gbps SATA Express 均衡器和转接驱动器
- 描述
- SN75LVPE802 双通道 8.0Gbps SATA Express 转接驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN75LVPE802RTJR
- 商品编号
- C2652427
- 商品封装
- QFN-20(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号缓冲器/中继器/分配器 | |
| 类型 | 驱动器；缓冲器 | |
| 输入类型 | CML | |
| 输出类型 | VML | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 2 | |
| 数据速率 | 8Gbps | |
| 延迟时间 | 323ps | |
| 工作温度 | 0℃~+85℃ |
商品概述
SN75LVPE802是一款通用型双通道SATA Express信号调节器，最高可支持8Gbps的数据速率。此器件支持SATA Gen 1、2和3规范以及PCIe 1、2和3。SN75LVPE802由3.3V单电源供电运行，并且配有带自偏置特性的100Ω线路端接电阻，适用于交流耦合。输入端包含一个带外(OOB)检测器，可在输入差分电压低于阈值时自动抑制输出端噪声，同时保持一个稳定的共模电压。此外，该器件还被设计成依据SATA标准处理扩频时钟(SSC)传输。 SN75LVPE802通过可选均衡设置来处理其输入端的互连损耗，能够通过编程来匹配通道中的损耗。对于3Gbps及以下的数据速率，SN75LVPE802可为最大规格达50英寸的FR4电路板材料提供信号均衡。对于8Gbps的数据速率，该器件可为最大规格达40英寸的FR4材料提供补偿。均衡级别通过设置信号控制引脚EQ来控制。 发送侧有两个去加重级别可供选择，用于为输出端提供0或1.2dB的附加高频损耗补偿。 该器件支持热插拔功能（要求在差分输入和输出使用交流耦合电容），能够防止器件在热插入（例如，异步信号插/拔、不带电插/拔、带电插/拔或意外插/拔）情况下遭到损坏。
商品特性
- SATA Express支持
- 可选均衡和去加重功能
- 支持热插拔功能
- 接收器检测与带外(OOB)支持
- 集成输出静噪
- 多速率运行：SATA：1.5Gbps、3Gbps、6Gbps；PCIe：2.5Gbps、5Gbps、8Gbps
- 出色的抖动和损耗补偿功能，支持长达24英寸(61cm)以上的FR4走线
- 低功耗：<220mW（典型值）；<50mW（在自动低功耗模式下）；<5mW（在待机模式下）
- 20引脚4mm×4mm四方扁平无引线(QFN)封装
- 较高水平的静电放电(ESD)瞬态保护：人体模型(HBM)：10,000V；组件充电模式(CDM)：1500V；机器放电模式(MM)：200V
- 扩展商业级温度范围为0°C至85°C
应用领域
- 平板电脑
- 笔记本电脑
- 台式机
- 扩展坞
