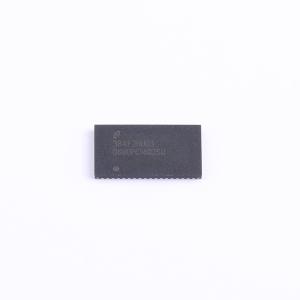

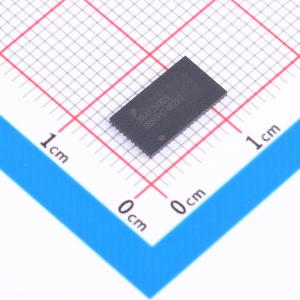

DS80PCI402SQE/NOPB
DS80PCI402具有均衡和去加重功能的2.5Gbps/5.0Gbps/8.0Gbps 4通道PCI-Express中继器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DS80PCI402 具有均衡和去加重功能的 2.5/5.0/8.0Gbps 4 通道 PCI Express 转接驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DS80PCI402SQE/NOPB
- 商品编号
- C2652423
- 商品封装
- WQFN-54-EP(5.5x10)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | PCI/PCIE接口 | |
| 数据速率 | 8Gbps | |
| 通道数 | 8 | |
| 工作电压 | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 延迟时间 | 3.5ns | |
| 输入电容 | 10pF | |
| 工作温度 | -40℃~+85℃ |
商品概述
DS80PCI402 是一款具有 4 级输入均衡功能的低功耗 4 通道中继器，还具有一个输出去加重功能驱动器，用于增强板对板或电缆互连中 PCI Express 串行链路的覆盖范围。此器件非常适合 x4（或更低）PCI - Express 配置，它可以自动检测并适应 Gen - 1、Gen - 2 和 Gen - 3 数据速率，便于系统升级。 DS80PCI402 提供可编程发送去加重功能（高达 12dB），发送 VOD（高达 1300mVp - p）和接收均衡（高达 36dB），以便在有损耗铜缆（10 米或以上）或带有多个连接器的背板（40 英寸或以上）中实现更长距离的传输。接收器可以打开由于互连介质引入的码间串扰 (ISI) 而完全关闭的输入眼图。 可通过引脚或软件 (SMBus/I²C) 轻松应用这些可编程设置，或通过外部 EEPROM 加载这些设置。当运行在 EEPROM 模式下时，配置信息在加电时自动载入，这样就免除了对于外部微控制器或软件驱动程序的需要。 单电源电压：2.5V 或 3.3V（可选） ±5kV HBM ESD 等级 工作温度范围： - 40°C 至 85°C
商品特性
- 品类齐全的产品系列，经过验证的系统互操作性
- 自动速率检测且可调节至 Gen - 1、Gen - 2 和 Gen - 3 速率
- 无缝支持第 3 代发送 FIR 握手接收器均衡（最高 36dB），发送去加重功能（最高 12dB）
- 可调节发送 VOD：0.8 至 1.3Vp - p
- FR4 或 10m 30awg PCIe 电缆 40 英寸后 8Gbps 时的残余确定性抖动为 0.2UI
- 可关闭未使用通道来实现低功率耗散：65mW/通道
- 自动接收器检测（热插拔）
