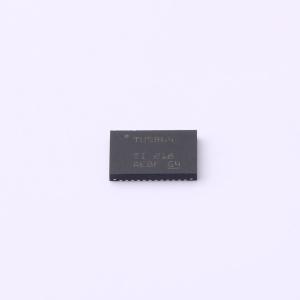

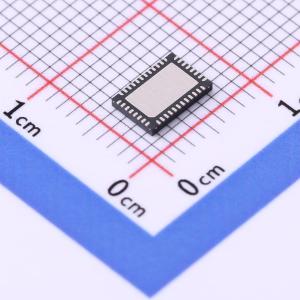

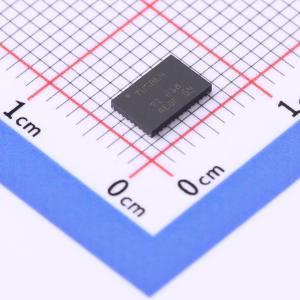

TUSB1064RNQT

TUSB1064 USB TYPE-C MDP交替模式10Gbps灌电流侧线性转接驱动器交叉点开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TUSB1064 是一个 VESA USB Type-C 交替模式转接驱动交叉点开关，支持高达 10Gbps 的 USB3.1 数据传输速率以及高达 8.1Gbps 的 DisplayPort 1.4 数据传输速率。
品牌名称: TI(德州仪器)
商品型号: TUSB1064RNQT
商品编号: C2652412
商品封装: WQFN-40-EP(4x6)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TUSB1064 是VESA USB Type-C交替模式转接驱动开关，对于上行端口（灌电流），支持高达10Gbps的USB 3.1 数据传输速率以及高达8.1Gbps 的DisplayPort 1.4 数据传输速率。此器件以USB Type-C 标准的VESA DisplayPort 交替模式进行UFP_D 引脚分配C、D 和E。 TUSB1064 提供有多个接收线性均衡级别，用于补偿由于线缆或电路板走线损耗产生的码间串扰(ISI)。该器件由3.3V 单电源供电运行，支持商业级温度范围和工业级温度范围。

商品特性

USB Type-C交叉点开关支持USB 3.1 第2 代 +2 条DP 1.4 信道4 条DP 1.4 信道USB 3.1 第2 代高达10Gbps
DisplayPort 1.4 高达8.1Gbps (HBR3)
c、d 和e 引脚分配的VESA DisplayPort交替模式UFP_D 转接驱动交叉点开关
超低功耗架构
具有高达12dB 均衡功能的线性转接驱动器
透明呈现DisplayPort 链路训练
自动LFPS 去加重控制，满足USB 3.1 认证要求
可通过GPIO 或 I²C 进行配置
支持热插拔
工业级温度范围： -40°C 至 +85°C (TUSB1064I)
商业级温度范围： 0°C 至 70°C (TUSB1064)
4mm×6mm、0.4mm 间距WQFN 封装

应用领域

监视器
HDTV
投影仪
扩展坞

	属性	参数值
	商品目录	USB转换芯片
	应用功能	USB转DP
	USB协议版本	USB 3.1；DP 1.4
	通道数	4

	属性	参数值
	工作电压	3.3V
	数据速率	10Gbps
	工作温度	0℃~+70℃
