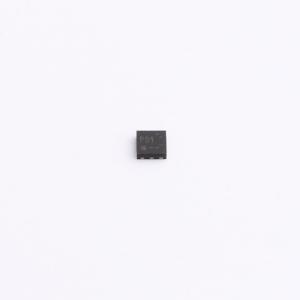

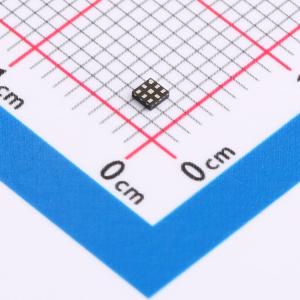

PCA9509GM,125
电平转换型I2C总线/SMBus中继器
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一款电平转换I²C总线/SMBus中继器，可使处理器低压两线串行总线与标准I²C总线或SMBus I/O接口。在电平转换期间保留I²C总线系统的所有操作模式和功能，还可通过为数据（SDA）和时钟（SCL）线提供双向缓冲来扩展I²C总线，使高压侧的I²C总线或SMBus最大电容达到400 pF。端口A的电压范围为1.35 V至VCC(B)-1.0 V，由于内部电流源，无需外部上拉电阻。端口B的电压范围为3.0 V至5.5 V，具有过压耐受性。当设备未通电时，端口A和端口B的SDA和SCL引脚均为高阻抗。
- 品牌名称
- NXP(恩智浦)
- 商品型号
- PCA9509GM,125
- 商品编号
- C2652408
- 商品封装
- XQFN-8(1.6x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.0135克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 信号缓冲器/中继器/分配器 | |
| 类型 | 驱动器；缓冲器 | |
| 输入类型 | 2线式总线 | |
| 输出类型 | 2线式总线 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 通道数 | 2 | |
| 输入电容 | 2pF | |
| 工作温度 | -40℃~+85℃ |
