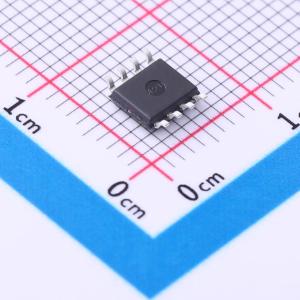

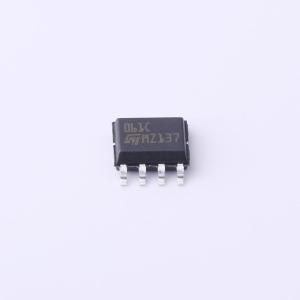

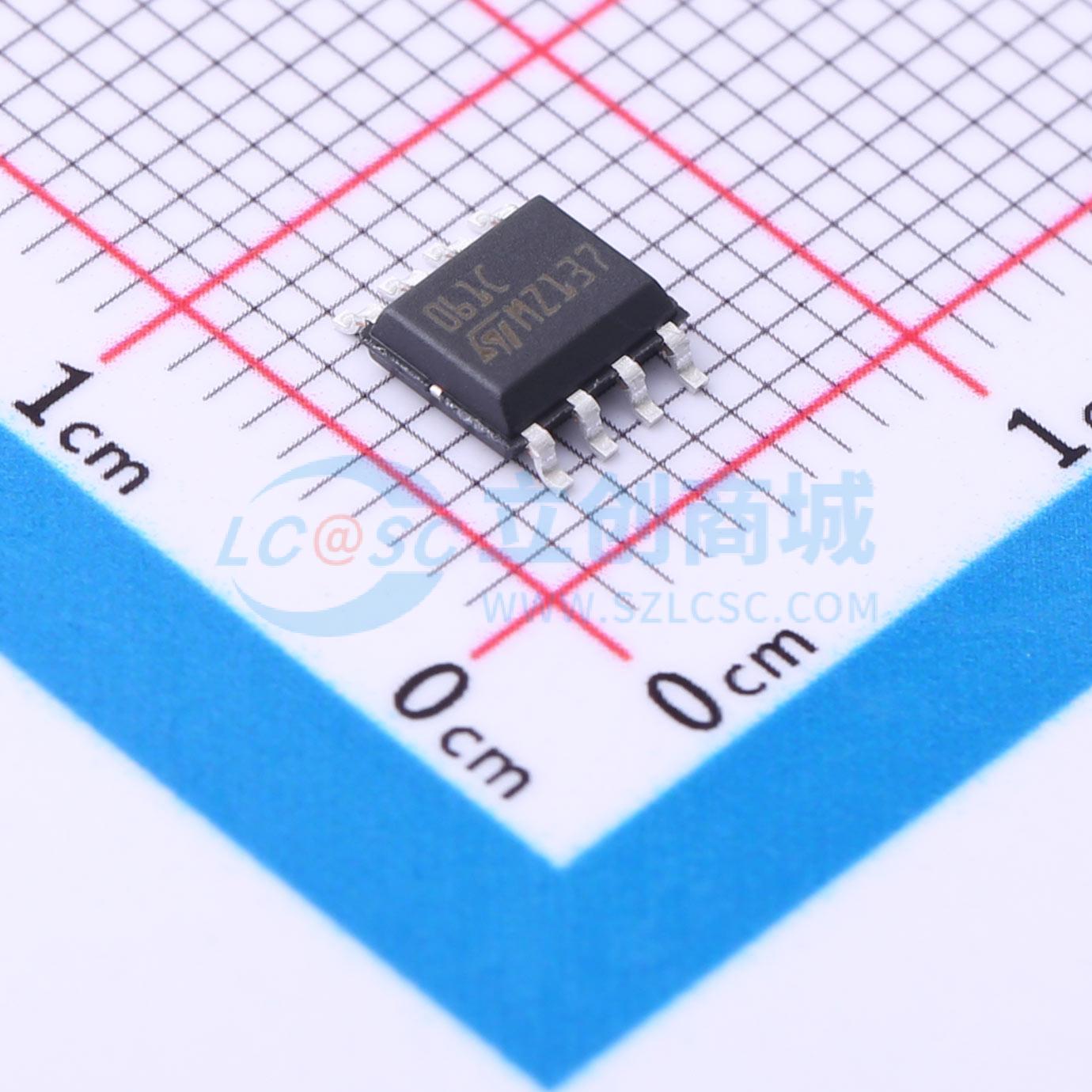

温馨提醒：图片仅供参考，商品以实物为准
TL061CDT
低功耗JFET单运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TL061 是一种高速JFET输入单运算放大器，它在一个单片集成电路中集成了良好匹配的高压JFET和双极型晶体管。该器件具有高摆率、低输入偏置电流和失调电流以及低温漂失调电压的特点。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TL061CDT
- 商品编号
- C2652248
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.206克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入偏置电流(Ib) | 30pA | |
| 输入失调电压(Vos) | 3mV | |
| 共模抑制比(CMRR) | 86dB | |
| 压摆率(SR) | 3.5V/us | |
| 静态电流(Iq) | 200uA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | - | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 单电源 | 6V~36V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 42nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 5pA |
商品概述
TL061是一款高速JFET输入单运算放大器，在单片集成电路中集成了匹配良好的高压JFET和双极晶体管。 该器件具有高转换速率、低输入偏置和失调电流，以及低失调电压温度系数的特点。
商品特性
- 极低功耗：200 μA
- 宽共模（高达VCC+）和差分电压范围
- 低输入偏置和失调电流
- 输出短路保护
- 高输入阻抗JFET输入级
- 内部频率补偿
- 无闭锁操作
- 高转换速率：3.5 V/µs
