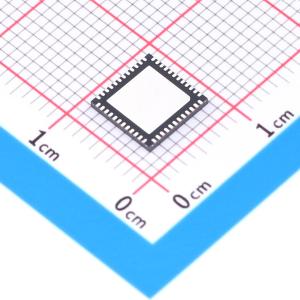

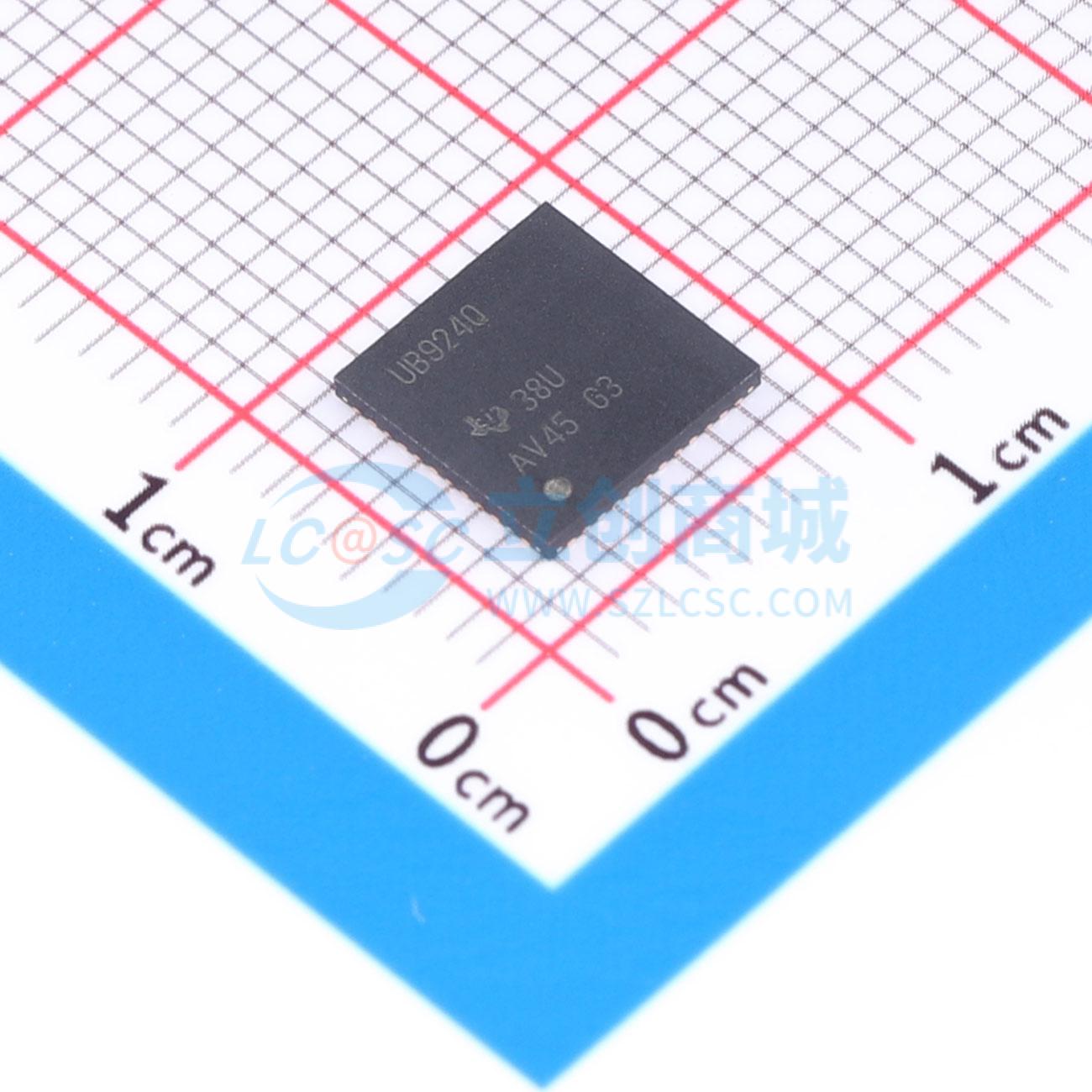

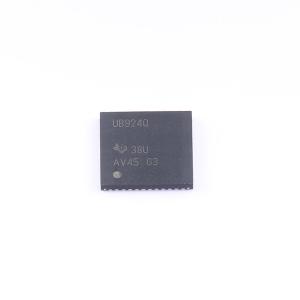

温馨提醒：图片仅供参考，商品以实物为准

DS90UB924TRHSTQ1

DS90UB924-Q1具有双向控制通道的5MHz至96MHz 24位彩色FPD-Link III转OpenLDI解串器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 带双向控制通道的5MHz至96MHz 24位彩色FPD-Link III转OpenLDI解串器，支持高清数字视频和音频分配。
品牌名称: TI(德州仪器)
商品型号: DS90UB924TRHSTQ1
商品编号: C2652236
商品封装: WQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

DS90UB924-Q1解串器与DS90UB921-Q1、DS90UB925Q-Q1、DS90UB927Q-Q1、DS90UB929-Q1、DS90UB949-Q1或DS90UB947-Q1串行器配套使用，可针对汽车信息娱乐系统内的数字视频和音频的分配提供一套解决方案。该器件可将嵌入时钟的高速串行化接口（通过单信号对(FPD-Link III) 传输）转换为四个LVDS数据/控制流、一个LVDS时钟对(OpenLDI) 以及I2S音频数据。FPD-Link III串行总线方案支持通过单条差分链路实现高速正向通道数据传输和低速反向通道通信的全双工控制。通过单个差分对整合音频、视频和控制数据可减小互连线尺寸和重量，同时还消除了偏差问题并简化了系统设计。

通过对串行输入数据流使用自适应输入均衡功能，可对传输介质损耗和确定性抖动进行补偿。通过使用低压差分信令可最大限度减少电磁干扰(EMI)。

商品特性

适用于汽车电子应用AEC-Q100
器件温度2级：-40°C至+105°C的环境运行温度范围
器件人体放电模型(HBM)静电放电(ESD)分类等级±8KV
带电器件模型(CDM) ESD分类等级C6
支持5MHz至96MHz像素时钟
双向控制通道接口，可连接兼容I²C的串行控制总线
低电磁干扰(EMI) OpenLDI视频输出
支持高清(720p)数字视频
支持RGB888 + VS，HS，DE和I2S音频
多达4个适用于环绕立体声应用的I2S数字音频输出
4条具有2个专用引脚的双向通用输入输出(GPIO)通道
通过兼容1.8V或3.3V的低电压互补金属氧化物半导体(LVCMOS) I/O接口实现3.3V单电源供电运行
具有嵌入式时钟的直流均衡和扰频数据
自适应电缆均衡
内部模式生成
向后兼容模式

应用领域

汽车用触摸显示屏
汽车导航显示屏
汽车仪表板

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	3.36Gbps
	时钟频率(fc)	96MHz
	工作电压	3V~3.6V

	属性	参数值
	工作温度	-40℃~+105℃
	通道数	4
	输入	LVDS
	控制接口	I2C
