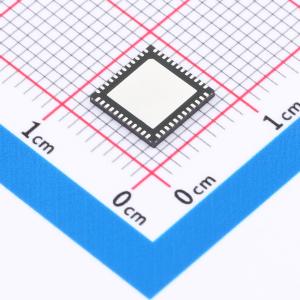

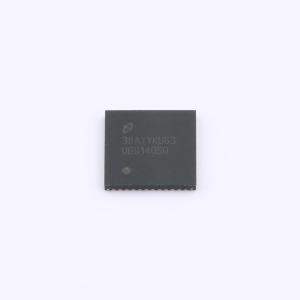

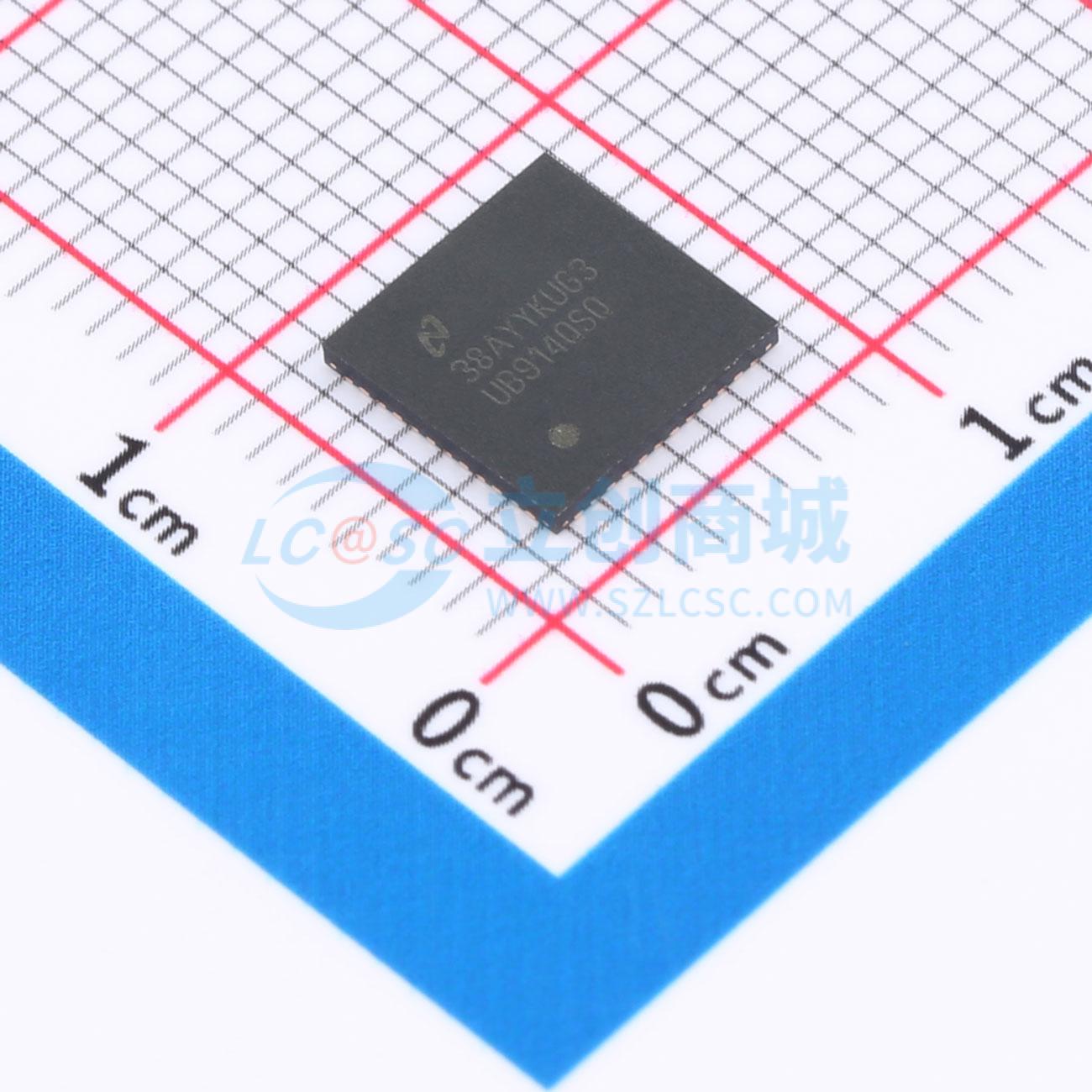

温馨提醒：图片仅供参考，商品以实物为准

DS90UB914QSQX/NOPB

DS90UB91xQ-Q1 具有双向控制通道的10MHz至100MHz、10位和12位直流均衡 FPD-Link III 串行器和解串器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS90UB91xQ-Q1 芯片组提供一个具有高速正向通道和双向控制通道的 FPD-Link III 接口，用于单个差分对上的数据传输。支持 10MHz 至 100MHz 输入像素时钟，适用于前置摄像头或后置摄像头等应用。
品牌名称: TI(德州仪器)
商品型号: DS90UB914QSQX/NOPB
商品编号: C2652238
商品封装: WQFN-48-EP(7x7)
包装方式: 编带
商品毛重: 0.43克(g)

商品参数

商品概述

DS90UB91xQ-Q1芯片组提供一个具有高速正向通道和双向控制通道的FPD-Link III接口，用来实现单一差分对上的数据传输。DS90UB91xQ-Q1芯片组的高速正向通道和双向控制通道数据路径上均包含差分信令。串行器和解串器对主要用于电子控制单元(ECU)中成像器与视频处理器的连接。该芯片组非常适用于驱动需要高达12位像素深度、2个同步信号以及双向控制通道总线的视频数据。凭借嵌入式时钟技术，可在单一差分对上进行透明的全双工通信，两个方向上运载不对称的双向控制通道信息。这种单一串行数据流通过消除并行数据与时钟路径间的偏差，简化了印刷电路板(PCB)走线和电缆上的宽数据总线传输。这样，通过限制路径的宽度，大大节省了系统成本，相应地减少了PCB层数、电缆宽度以及连接器尺寸和引脚数量。此外，解串器输入还提供自适应均衡功能来补偿较长距离介质上的损耗。内部直流均衡编码和解码被用来支持交流耦合互连。

商品特性

10MHz至100MHz输入像素时钟支持
单个差分对互连
可编程的数据有效载荷：
- 10位有效载荷，高达100MHz
- 12位有效载荷，高达75MHz
连续低延迟双向控制接口通道，支持I²C，频率达400kHz
2:1多路复用器，可在两个输入成像器之间进行选择
具有直流均衡编码的嵌入式时钟，支持交流耦合互连
能够驱动长达25米的屏蔽双绞线
接收均衡器自动适应电缆损耗的变化
串行器和解串器上均提供有4个专用通用输入/输出引脚(GPIO)
LOCK输出报告引脚和AT - SPEED BIST（全速内置自检）诊断特性，可验证链路完整性

应用领域

前置摄像头或后置摄像头，实现碰撞缓解停车辅助系统环视

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	1.4Gbps
	时钟频率(fc)	100MHz
	工作电压	1.71V~1.89V

	属性	参数值
	工作温度	-40℃~+105℃
	每通道并行位数	12
	输入	LVCMOS
	控制接口	I2C
