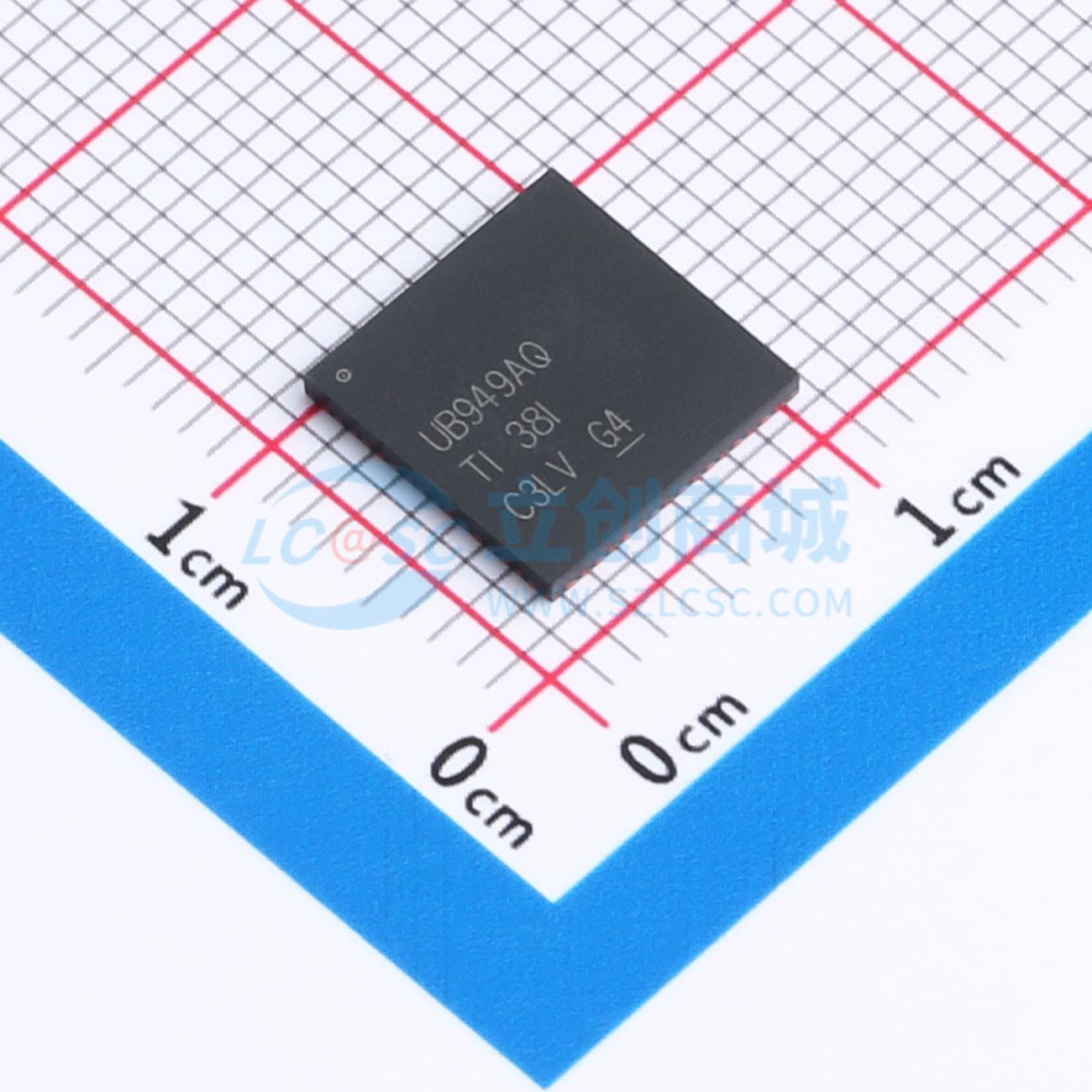

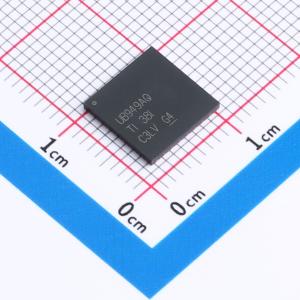

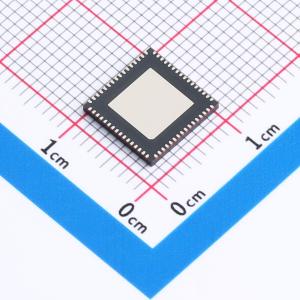

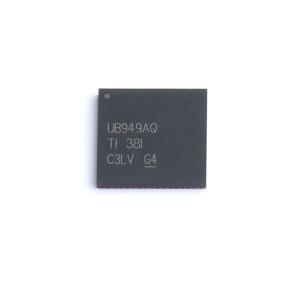

温馨提醒：图片仅供参考，商品以实物为准

DS90UB949ATRGCRQ1

DS90UB949A-Q1 HDMI转FPD-LinkIII桥接器串行器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: HDMI转FPD-LinkIII桥接器串行器，支持3K分辨率，具有2Mbps的GPIO高速反向通道。
品牌名称: TI(德州仪器)
商品型号: DS90UB949ATRGCRQ1
商品编号: C2652241
商品封装: VQFN-64-EP(9x9)
包装方式: 编带
商品毛重: 0.286667克(g)

商品参数

商品概述

DS90UB949A-Q1是一款HDMI转FPD-Link III桥接器件，当与FPD-Link III DS90UB940-Q1/DS90UB948-Q1解串器配合使用时，可通过具有成本效益的50Ω单端同轴电缆或100Ω差分屏蔽双绞线(STP)和屏蔽四路绞线(STQ)电缆提供单通道或双通道高速串行流。该器件可对HDMI v1.4b输入进行序列化，从而支持在60Hz下实现高达2880×1080且具有24位色深的视频分辨率。 FPD-Link III接口支持通过同一条差分链路进行视频和音频数据传输以及全双工控制（包括I2C和SPI通信）。通过两个差分对进行视频数据整合和控制，有助于减小应用的互连线尺寸和重量，并简化系统设计。通过使用低压差分信令、数据换序和随机生成最大限度减少了EMI。在向后兼容模式中，当DS90UB949A-Q1与DS90Ux92x-Q1解串器配合使用时，可通过在单一差分链路支持高达1920×720且具有24位色深的分辨率。 DS90UB949A-Q1支持通过外部I2S接口接收多通道音频。该器件还具有可选的辅助音频接口。

商品特性

符合面向汽车应用的AEC-Q100标准
器件温度等级2：-40°C至105°C，TA
支持高达210MHz的TMDS时钟频率，可实现3K (2880x1620)（30Hz频率）、QXGA (2048x1536)、2K (2880x1080)、WUXGA (1920x1200) 或1080p60（24位色深）
单路和双路FPD-Link III输出，支持STP或STQ或同轴电缆
高清多媒体(HDMI) v1.4b兼容输入
HDMI模式DisplayPort (DP++)输入
最多支持8通道的HDMI音频提取
高速反向通道，支持高达2Mbps的GPIO
可跟踪扩频输入时钟以降低EMI
具有1Mbps快速模式增强版的I2C（主/从）
SPI直通接口
向后兼容DS90UB926Q-Q1、DS90UB928Q-Q1和DS90UB924-Q1 FPD-Link III解串器

应用领域

汽车信息娱乐系统和仪表组
汽车音响主机
汽车后座娱乐显示屏
汽车中心信息显示屏
商用车辆仪表组
汽车媒体中心
音频/视频控制系统

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	串行器/解串器
	类型	串行器
	数据速率	3.675Gbps
	时钟频率(fc)	210MHz

	属性	参数值
	工作电压	1.045V~1.155V；1.71V~1.89V
	工作温度	-40℃~+105℃
	通道数	2
	控制接口	SPI；I2C
