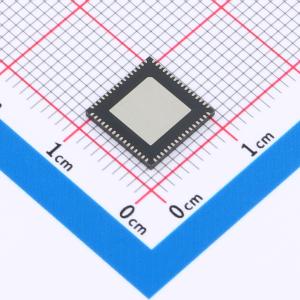

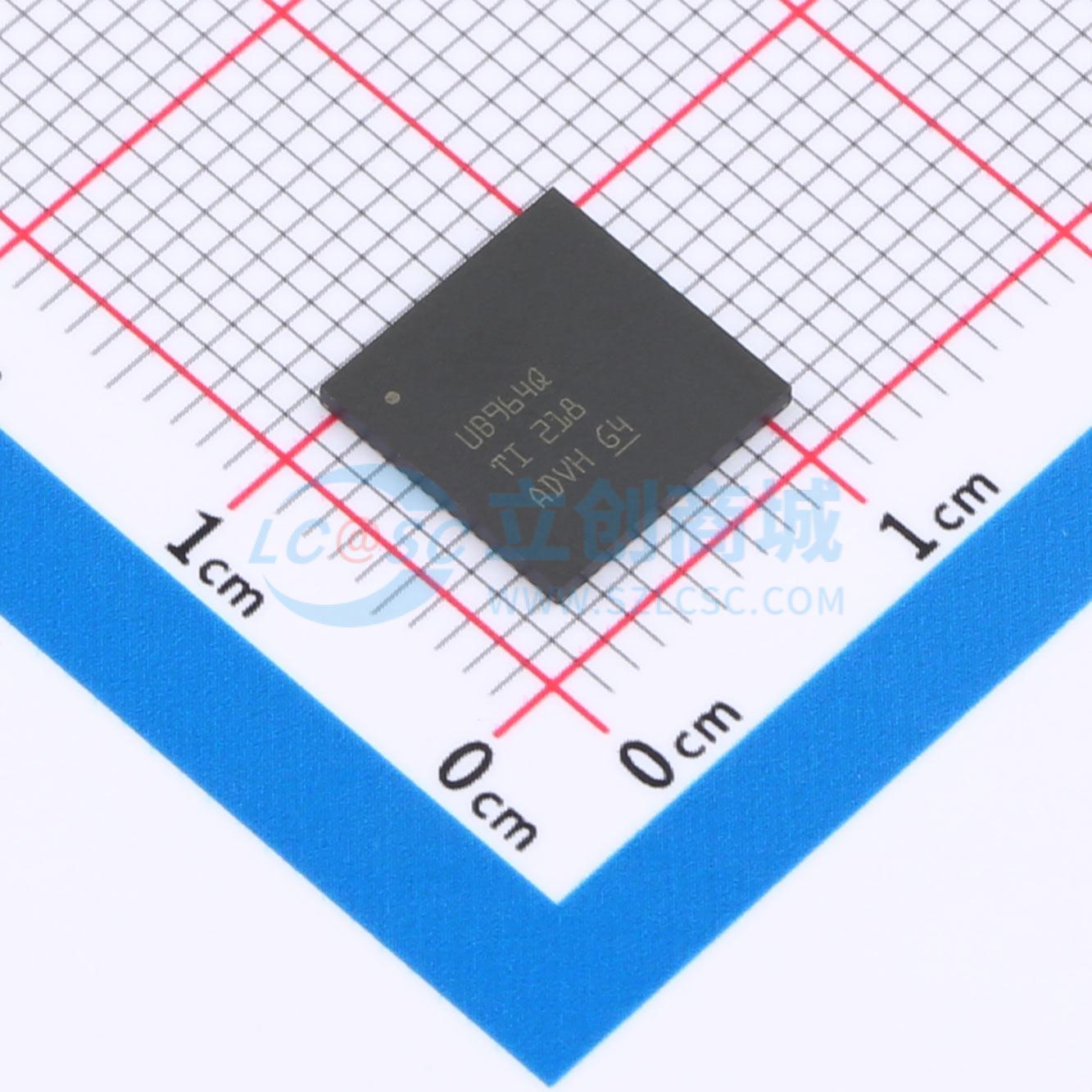

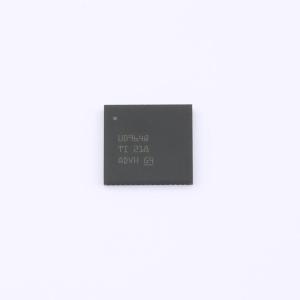

温馨提醒：图片仅供参考，商品以实物为准

DS90UB964TRGCTQ1

DS90UB964-Q1 四通道 FPD-Link III 解串器集线器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DS90UB964-Q1 是一款多功能摄像头集线器，能够通过 FPD-Link III 接口连接四个独立的视频数据流。当与 DS90UB913AQ/913Q/933Q 串行器配合使用时，DS90UB964-Q1 可以接收来自传感器的数据并将其聚合到 MIPI CSI-2 兼容输出。
品牌名称: TI(德州仪器)
商品型号: DS90UB964TRGCTQ1
商品编号: C2652232
商品封装: VQFN-64-EP(9x9)
包装方式: 编带
商品毛重: 1.833333克(g)

商品参数

商品概述

DS90UB964-Q1 是一种多功能摄像头集线器，能够通过FPD-Link III接口连接从4个独立视频数据流接收的串行化摄像头数据。当与DS90UB913AQ/913Q/933Q串行器配合使用时，DS90UB964-Q1可以接收来自支持720p/800p/960p分辨率、帧率为30 Hz或60 Hz的100万像素图像传感器的数据。接收到的数据被聚合到符合MIPI CSI-2标准的输出端口，以便与下游处理器互连。此外，还有一个额外的MIPI CSI-2输出端口可用，以提供更多的带宽或作为第二个复制输出。

DS90UB964-Q1 包含4个FPD-Link III解串器，每个解串器都可通过成本效益高的50-Ω单端同轴电缆或100-Ω差分STP电缆实现连接。接收均衡器会自动适应以补偿电缆损耗特性，包括随时间推移而产生的退化。

每个FPD-Link III接口还包括一个独立的低延迟双向控制通道，该通道可从I2C端口传输控制信息，并且独立于视频消隐期。用于摄像头同步和功能安全特性的通用I/O信号也利用了这个双向控制通道。

商品特性

通过汽车应用认证
AEC-Q100 认证，结果如下：
- 设备温度等级 2：-40°C 至 +105°C 环境工作温度范围
- 设备 HBM ESD 分类等级 ±4 kV
- 设备 CDM ESD 分类等级 C6
通过 FPD-Link III 接口聚合来自多达 4 个摄像头的数据
支持 1 百万像素传感器，分辨率为 HD 720p/800p/960p，帧率为 30 Hz 或 60 Hz
多摄像头同步
符合 MIPI DPHY 版本 1.2 / CSI-2 版本 1.3
- 2x CSI-2 输出端口支持每个 CSI-2 端口 1、2、3、4 个数据通道
- CSI-2 数据速率可扩展为 400 Mbps / 800 Mbps / 1.5 Gbps / 1.6 Gbps 每个数据通道
可编程数据类型
- 四个虚拟通道
- ECC 和 CRC 生成
支持单端同轴电缆或屏蔽双绞线 (STP) 电缆
自适应接收均衡
I2C 支持快速模式 Plus 最高 1 Mbps
灵活的 GPIO 用于摄像头同步和功能安全
与 DS90UB913AQ/913Q/933Q 串行器兼容
内部数据路径上的 CRC 保护
符合 ISO 10605 和 IEC 61000-4-2 ESD 标准

应用领域

汽车ADAS
环视系统
摄像头监控系统
传感器融合
安全和 surveillance（监视）

	属性	参数值
	商品目录	串行器/解串器
	类型	解串器
	数据速率	1.6Gbps
	时钟频率(fc)	800MHz
	工作电压	1.045V~1.155V；1.71V~1.89V

	属性	参数值
	工作温度	-40℃~+105℃
	通道数	4
	输出	MIPI
	控制接口	I2C
