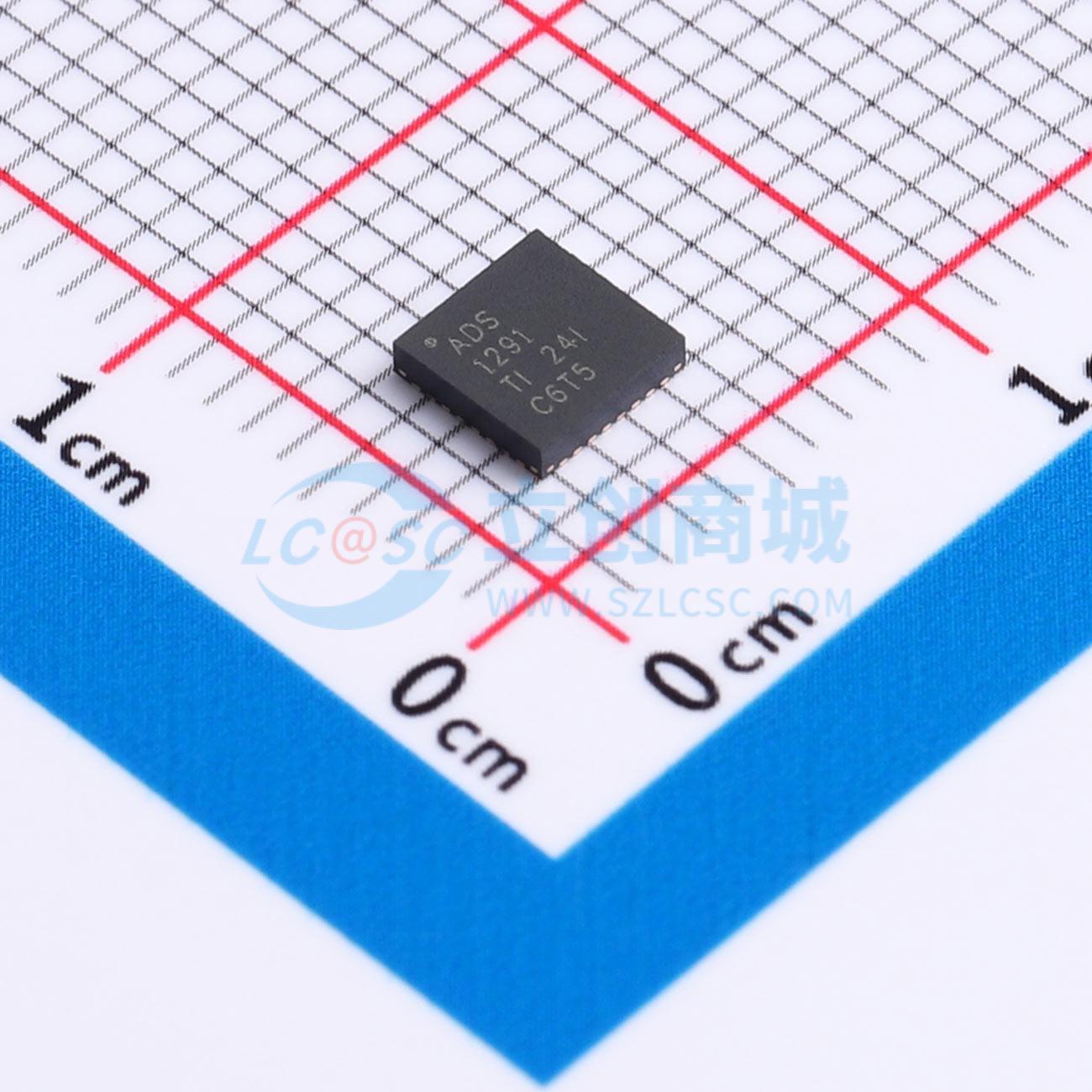

ADS1291IRSMT

ADS1291、ADS1292 和ADS1292R 是多通道同步采样24 位 Δ-Σ 模数转换器(ADC)，它们具有内置的可编程增益放大器(PGA)、内部基准和板载振荡器。 ADS1291、ADS1292 和ADS1292R 包含便携式低功耗医疗心电图(ECG)、体育和健身应用通常所需的所有功能。 凭借高集成度和出色的性能，ADS1291、ADS1292 和ADS1292R 可在显著减少尺寸、功耗和总体成本的前提下创建可扩展的医疗仪器系统。 ADS1291、ADS1292 和ADS1292R 每通道具有灵活的输入多路复用器，此多路复用器可独立连接至内部生成的信号，实现测试、温度和持续断线检测。此外，可选择输入通道的任一配置生成右腿驱动(RLD) 输出信号。ADS1291、ADS1292 和ADS1292R 工作时的数据速率高达8kSPS。通过器件内部激励灌电流或拉电流，可在器件内部执行持续断线检测。ADS1292R 版本包括一个完全集成的呼吸阻抗测量功能。 这些器件额定工作温度范围 -40°C 至 +85°C。

• 两个低噪声PGA 和两个高分辨率ADC（ADS1292 和ADS1292R）
• 低功耗：335μW/通道
• 输入参考噪声：8μVPP（150Hz 带宽，G = 6）
• 输入偏置电流：200pA
• 数据速率：125SPS 至8kSPS
• CMRR：120dB
• 可编程增益：1、2、3、4、6、8 或12
• 电源：单极或者双极– 模拟：2.7V 至5.25V；数字：1.7V 至3.6V
• 内置右腿驱动放大器、持续断线检测、测试信号
• 集成型呼吸阻抗测量(ADS1292R)
• 内置振荡器和基准
• 灵活的断电、待机模式
• SPI兼容串行接口
• 工作温度范围：-40°C 至 +85°C

• 医疗仪器(ECG) 包括：患者监护：动态心电图(Holter)、事件、压力和生命体征，包括心电图、AED 和远程医疗
• 个人护理和健身监视器（心率、呼吸和ECG）
• 高精度、同步、多通道数据采集
