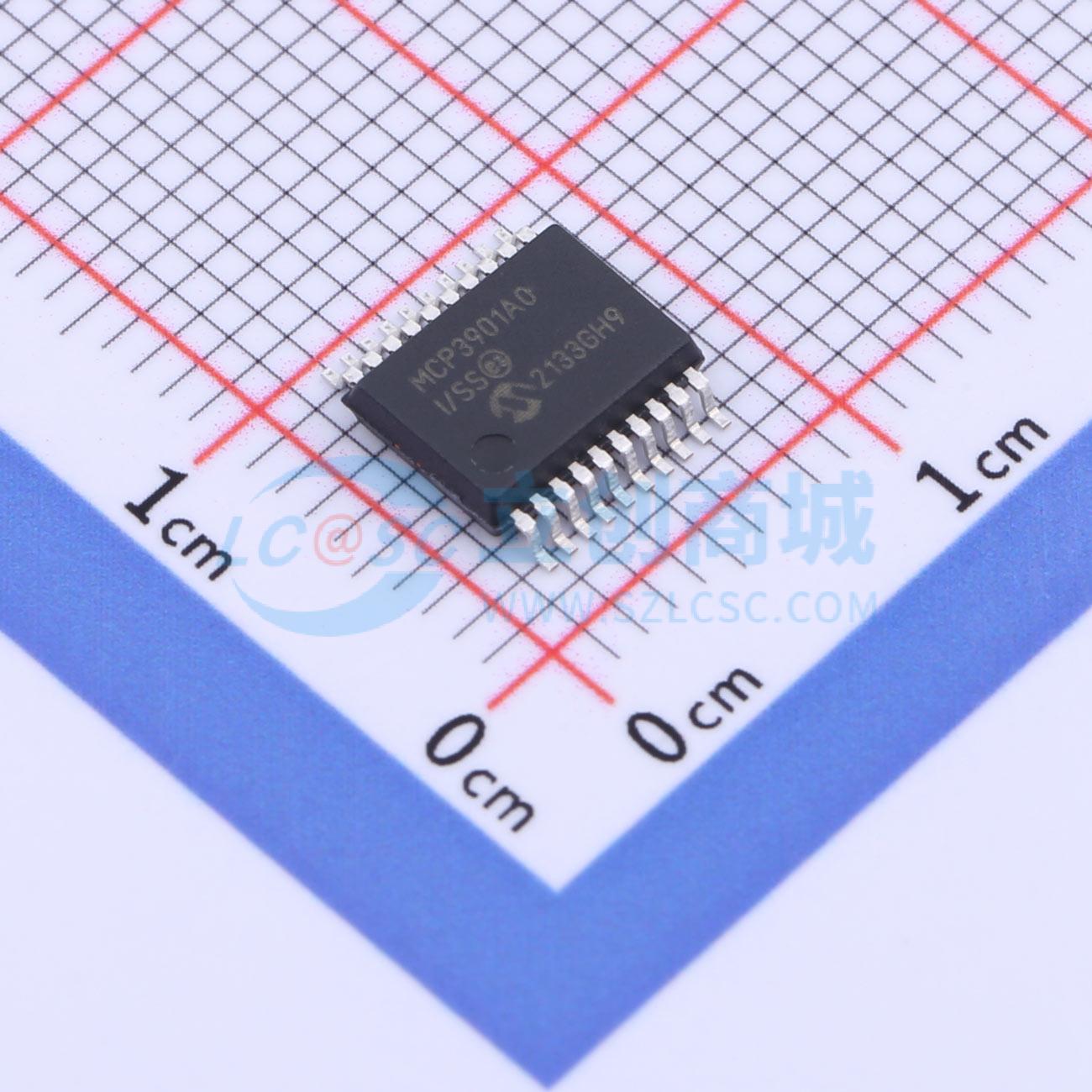

MCP3901A0T-I/SS

MCP3901是一款双通道模拟前端（AFE），包含两个同步采样的Delta-Sigma模数转换器（ADC）、两个可编程增益放大器（PGA）、相位延迟补偿模块、内部电压基准、调制器输出模块以及高速20 MHz SPI兼容串行接口。转换器采用专有抖动算法，可降低空闲音并改善总谐波失真（THD）。 内部寄存器映射包含24位宽的ADC数据字、一个调制器输出字节，以及六个可写控制寄存器，用于设置增益、过采样率、相位、分辨率、抖动、关断、复位和多项通信功能。通过多种连续读取模式，可由微控制器（MCU）的直接内存访问（DMA）进行访问，并且有一个单独的数据就绪引脚可直接连接到MCU的中断请求（IRQ）输入，大大简化了通信过程。 MCP3901能够与多种电压和电流传感器接口，包括分流器、电流互感器、罗氏线圈和霍尔效应传感器。

• 两个同步采样的16/24位分辨率Delta-Sigma模数转换器，采用专有多位架构
• 每个通道的信纳比（SINAD）为91 dB，总谐波失真（THD）为 -104 dBc（高达35次谐波），无杂散动态范围（SFDR）为109 dB
• 可编程数据速率高达64 ksps
• 超低功耗关断模式，电流小于2 μA
• 两通道间串扰为 -133 dB
• 低漂移内部电压基准：12 ppm/℃
• 差分电压基准输入引脚
• 每个通道配备高增益PGA（增益高达32 V/V）
• 两通道间相位延迟补偿，时间分辨率为1 μs
• 每个通道有独立的调制器输出
• 高速、可寻址的20 MHz SPI接口，兼容模式0,0和1,1
• 独立的模拟和数字电源：4.5V - 5.5V AVDD，2.7V - 5.5V DVDD
• 低功耗：（5V时典型值为14 mW）
• 提供小型20引脚SSOP和QFN封装
• 工业温度范围： - 工业级：-40℃至 +85℃ - 扩展级：-40℃至 +125℃

• 电能计量和功率测量
• 汽车
• 便携式仪器
• 医疗和功率监测
