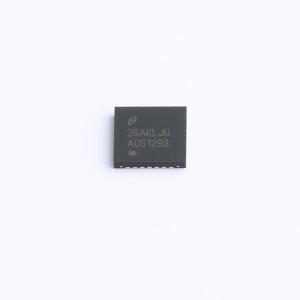

ADS1293CISQE/NOPB

ADS1293用于生理信号测量的低功耗、3 通道、24bit 模拟前端

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1293包含便携式、低功耗医疗、体育运动和健身用心电图(ECG)应用中通常所需要的全部特性。
品牌名称: TI(德州仪器)
商品型号: ADS1293CISQE/NOPB
商品编号: C2651571

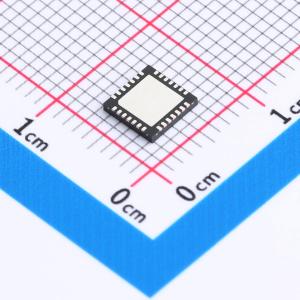

商品封装: WQFN-28(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

ADS1293包含便携式、低功耗医疗、体育运动和健身用心电图(ECG)应用中通常所需要的全部特性。凭借高度集成以及出色的性能，ADS1293能够以大幅缩小的尺寸、降低的功耗和整体成本创建可扩展的医疗仪器系统。 ADS1293特有3个能够以高达25.6ksps的速率工作的高分辨率通道。该器件可单独针对每个通道编程特定的采样率和带宽，从而使用户能够针对性能和功耗来优化配置。所有输入引脚均包含一个EMI滤波器，并且可通过一个灵活的选路开关路由至任一通道。另外，凭借这一灵活的选路功能，无需从外部重新连接导联即可实现独立的导联断线检测、右腿驱动、以及生成Wilson/Goldberger基准电端。对于未使用数字起搏检测的应用，可通过第四个通道进行外部模拟起搏检测。 ADS1293包含一个自我诊断警报系统，来检测系统何时处于运行条件之外。这样的事件被报告给错误标志。错误标志的整体状态可由一个专用ALARMB引脚上的信号显示。

商品特性

三个具有同步起搏输出的高分辨率数字心电图(ECG)通道
抗电磁干扰(EMI)输入
低功耗：每通道0.3mW
输入引入噪声：7μVpp（40Hz带宽）
输入偏置电流：175pA
数据速率：高达25.6ksps
差分输入电压范围：±400mV
模拟电源电压：2.7V至5.5V
数字输入输出(I/O)电源电压：1.65V至3.6V
右腿驱动放大器
交流和直流导联断线检测
Wilson和Goldberger终端
针对中断驱动诊断的ALARMB引脚
电池电压监控
内置振荡器与基准
灵活的断电和待机模式

应用领域

便携式1/2/3/5/6/7/8/12导联ECG
病人生命体征监控：动态心电图、事件、压力和远程医疗
自动体外除颤器
体育运动和健身（心率和ECG）

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模拟前端(AFE)
	分辨率	24位
	增益漂移	11ppm/℃
	工作电压	2.7V~5.5V
	信噪比	107dB
	工作温度	-20℃~+85℃
	数据速率	25600Hz

	属性	参数值
	时钟频率(fc)	409.6kHz；370kHz~450kHz
	采样率	25600Hz
	基准电压值	2.4V
	基准电压源温漂	11ppm/℃
	静态电流	175uA
	接口类型	SPI
