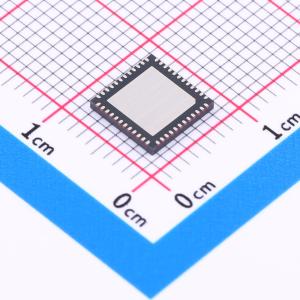

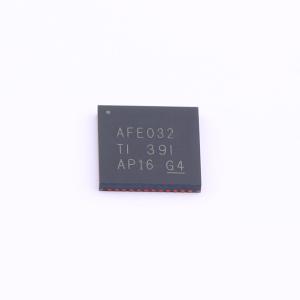

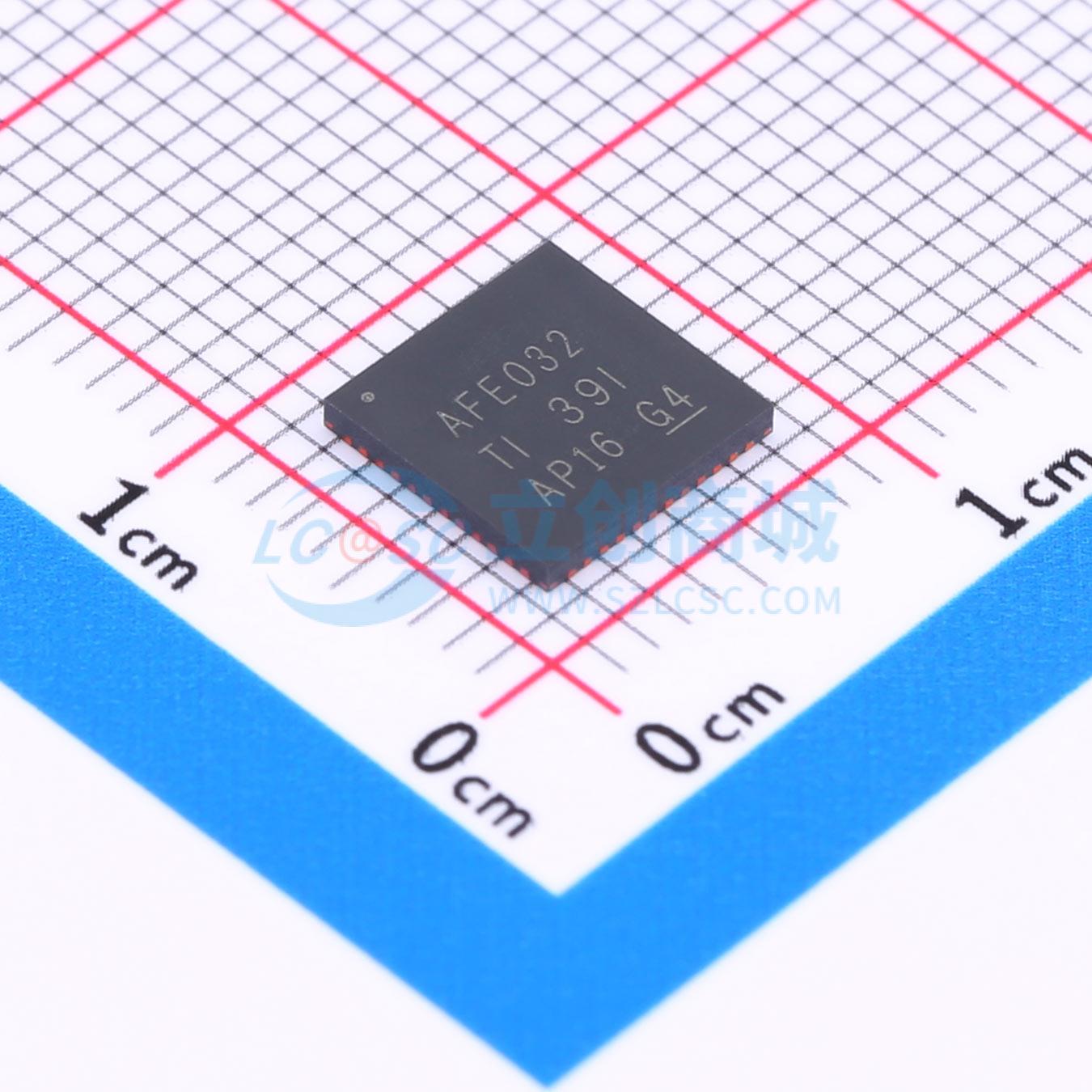

AFE032IRGZR

AFE032 是一款低成本，集成型，电力线通信(PLC)，模拟前端(AFE) 器件，能够在一个数字信号处理器(DSP) 或者微控制器控制下实现到电力线的变压器耦合连接。这款器件非常适合于将高达1.9A 的高电流、低阻抗线路驱动进入电抗性负载。 此集成型接收器能够检测到低至 10μV_RMS 的信号（G3 - FCC 模式），并且能够支持宽范围增益选项以适应不同的输入信号情况。此单片集成电路在要求严格的电力线通信应用中提供高可靠性。 AFE032 传输功率放大器由电压范围在7V 至24V 的单电源供电。在负载电流为典型值时 (l_OUT = 1.5 APEAK)，一个宽输出摆幅用一个额定15V 的电源提供12V_PP 性能。 此器件在过热和短路情况下受到内部保护。此器件还提供一个可选电流限值。提供一个表示电流限制，过热限制和过压的中断输出。还提供一个关断引脚，并且可被用来将此器件快速置于最低功耗状态。为了通过串行外设接口(SPI) 来优化功率耗散，可以启用或禁用每个功能块。 AFE032 采用耐热增强型，表面贴装，PowerPAD QFN - 48 封装方式。额定工作扩展工业结温范围为 - 40°C 至 +125°C。

• 支持：CENELEC A，B，C，D 频段，ARIB STD - T84，FCC FSK，SFSK 和 NB - OFDM
• 符合：EN50065 - 1， - 2， - 3， - 7，美国联邦通信委员会(FCC)，第15 部分，ARIB STD - T84
• 标准：G3，PRIME，P1901.2，ITU - G.hnem
• 可编程Tx 低通滤波器和Rx 带通滤波器
• 具有热保护和过流保护的集成型电力线驱动器
• 低功耗：50mW（接收器模式）
• 接收敏感度：10μV_RMS（典型值）
• 四线制SPI接口
• 3 个集成型零交叉检测器
• 封装方式：48 引脚四方扁平无引线(QFN)PowerPAD扩展温度范围： - 40°C 至 +125°C

• 电子仪表
• 家庭局域网
• 照明
• 太阳能电缆附线
• 电动汽车供电设备(EVSE)
