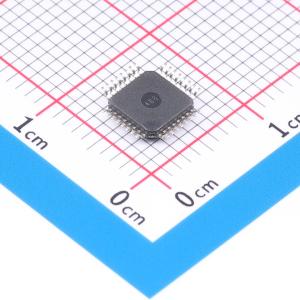

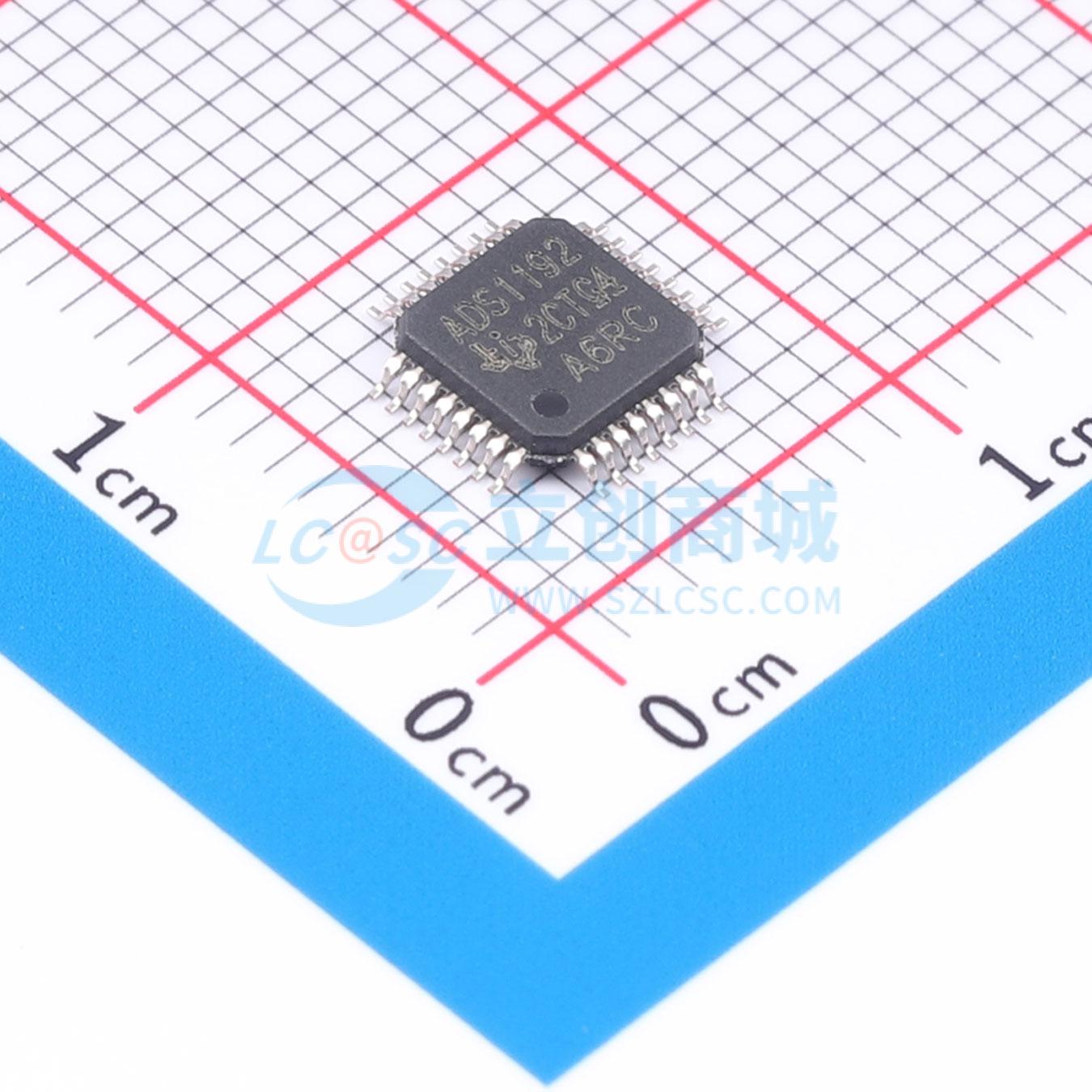

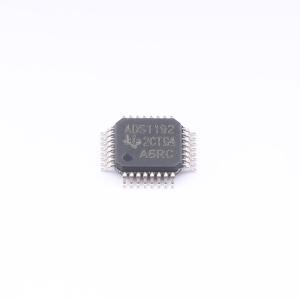

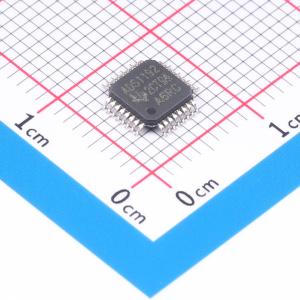

ADS1192IPBSR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1192 适用于 ECG 应用的 16 位、2 通道、低功耗模拟前端 (AFE)
品牌名称: TI(德州仪器)
商品型号: ADS1192IPBSR
商品编号: C2651613
商品封装: TQFP-32(5x5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

ADS1191/2是多通道同步采样16位Δ-Σ 模数转换器(ADC) 系列，具有内建可编程增益放大器(PGA)，内部参考，和板载振荡器。 ADS1191/2包含了便携式，低功率医疗心电图(ECG)，体育运动，和健身应用通常所需的所有特性。凭借其高度的集成性及与众不同的性能，ADS1191/2系列产品能够在大幅缩小尺寸，降低功耗与整体成本的同时，实现可扩展医疗仪表系统的创建。 ADS1191/2每通道提供高度灵活的输入多路复用器，其可独立连接至内部生成信号实现测试，温度以及持续断线检测。此外，可选择输入通道的各种配置生成右腿驱动器(RLD) 输出信号。ADS1191/2最高运行数据速率为8kSPS。使用此器件内部激励灌电流/拉电流从内部执行持续断线检测。此器件采用5mm×5mm，32引脚薄型四方扁平封装(TQFP)。额定运行温度范围– -40°C至 +85°C。

商品特性

2个低噪声可编程增益放大器(PGA)与2个高分辨率ADC (ADS1192)
低功率：每通道335μw
输入参考噪声：24μν_PP (150Hz BW，G = G)
输入偏置电流：1nA
数据速率：125SPS至8kSPS
CMRR：–95dB
可编程增益：1，2，3，4，6，8或者12
电源：单极或者双极模拟：2.7V至5.25V 数字：1.7V至3.6V
内建右腿驱动器放大器、持续断线检测、测试信号
内建振荡器与参考
高灵活断电，待机模式
SPI兼容串行接口
工作温度范围： -40°C至 ±85°C

应用领域

医疗仪器（心电图(ECG)）包括：病人监护；动态心电图(Holter)，事件，压力，和包括ECG，自动体外心脏去颤器(AED)等在内的生命体征，远程医疗
体育运动和健身（心率，呼吸，和ECG）

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	模拟前端(AFE)
	分辨率	16位
	增益漂移	5ppm/℃
	工作电压	2.7V~5.25V
	信噪比	92dB
	工作温度	-40℃~+85℃
	数据速率	8000Hz

	属性	参数值
	时钟频率(fc)	0.485MHz~0.5625MHz；0.512MHz
	积分非线性	±1LSB
	采样率	8000Hz
	基准电压值	2.42V
	基准电压源温漂	45ppm/℃
	静态电流	20uA
	接口类型	SPI
